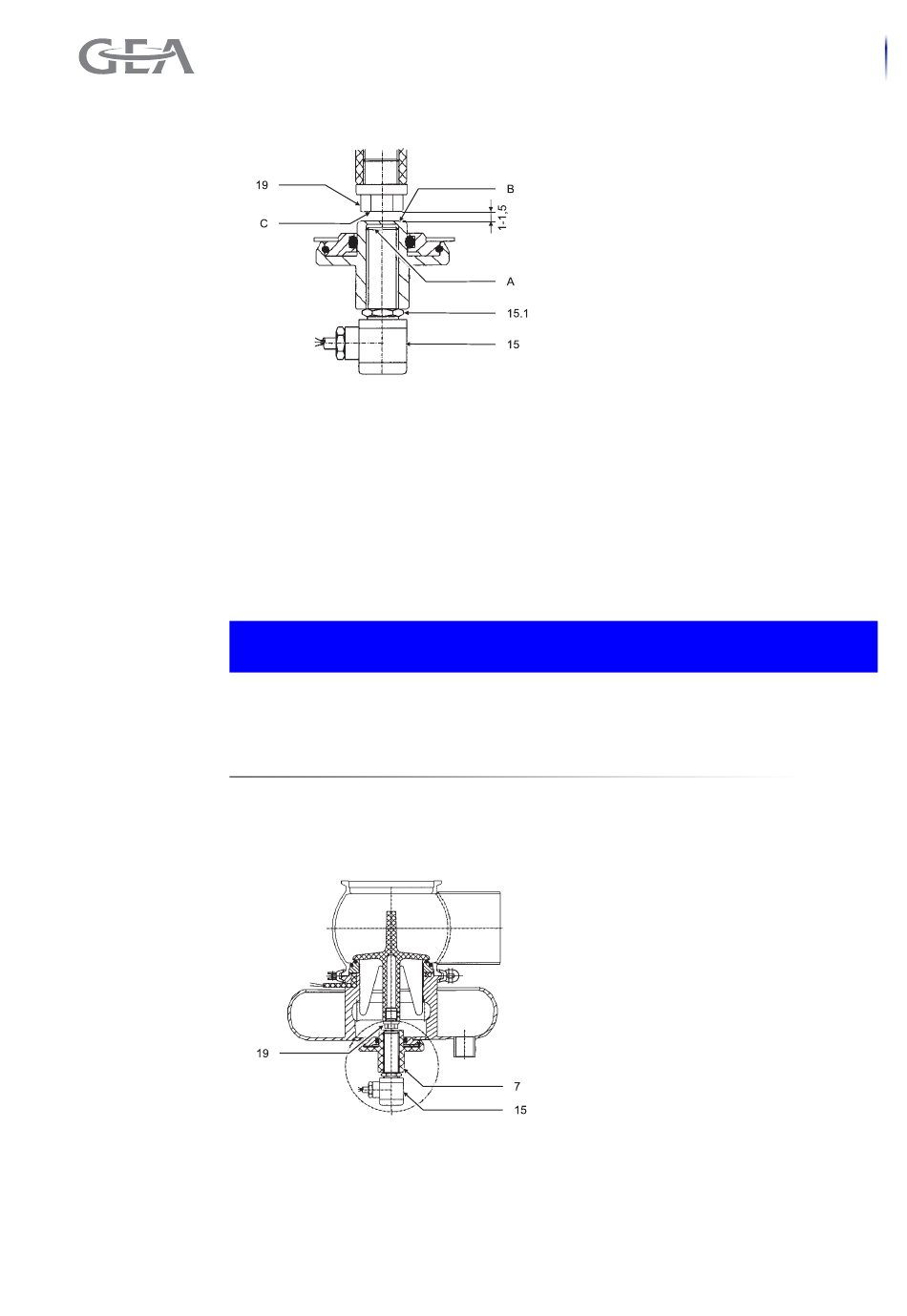

Fixer le commutateur capacitif (15) avec un écrou hexagonal (15.1).
2.
 Après la fixation du commutateur capacitif (15), il doit y avoir une distance de 1 à 1,5
mm entre la surface (B) et (C) de la vis (19) du disque de vanne. Si la distance est
inférieure ou supérieure à 1 voire 1,5 mm, il faut procéder à un nouveau réglage de
la vis (19).

Terminé
Vanne de contrôle de vide avec aération type V...E
ATTENTION
Composants sensibles
Le tablier dans le logement de commutateur capacitif peut s'endommager lors du
montage du détecteur.
 Veiller à ne pas déformer les pistons (11) de l'aération lors du vissage du commuta-
teur capacitif (15).
Effectuez les opérations suivantes :
Visser le commutateur capacitif (15) jusqu'en butée (A).
1.
Entretien
Régler le commutateur capacitif
