Entretien
38
Régler le commutateur capacitif
Couples de serrage des demi-bagues et des
accouplements à serrage
Effectuez les opérations suivantes :

Serrez les accouplements à serrage et les demi-bagues de la vanne aux couples
indiqués dans le tableau.
Couples à régler
Couples
Accouplement à serrage
Demi-bagues en fonte
Accouplement à serrage
Demi-bagues en fonte
Demi-bagues en fonte

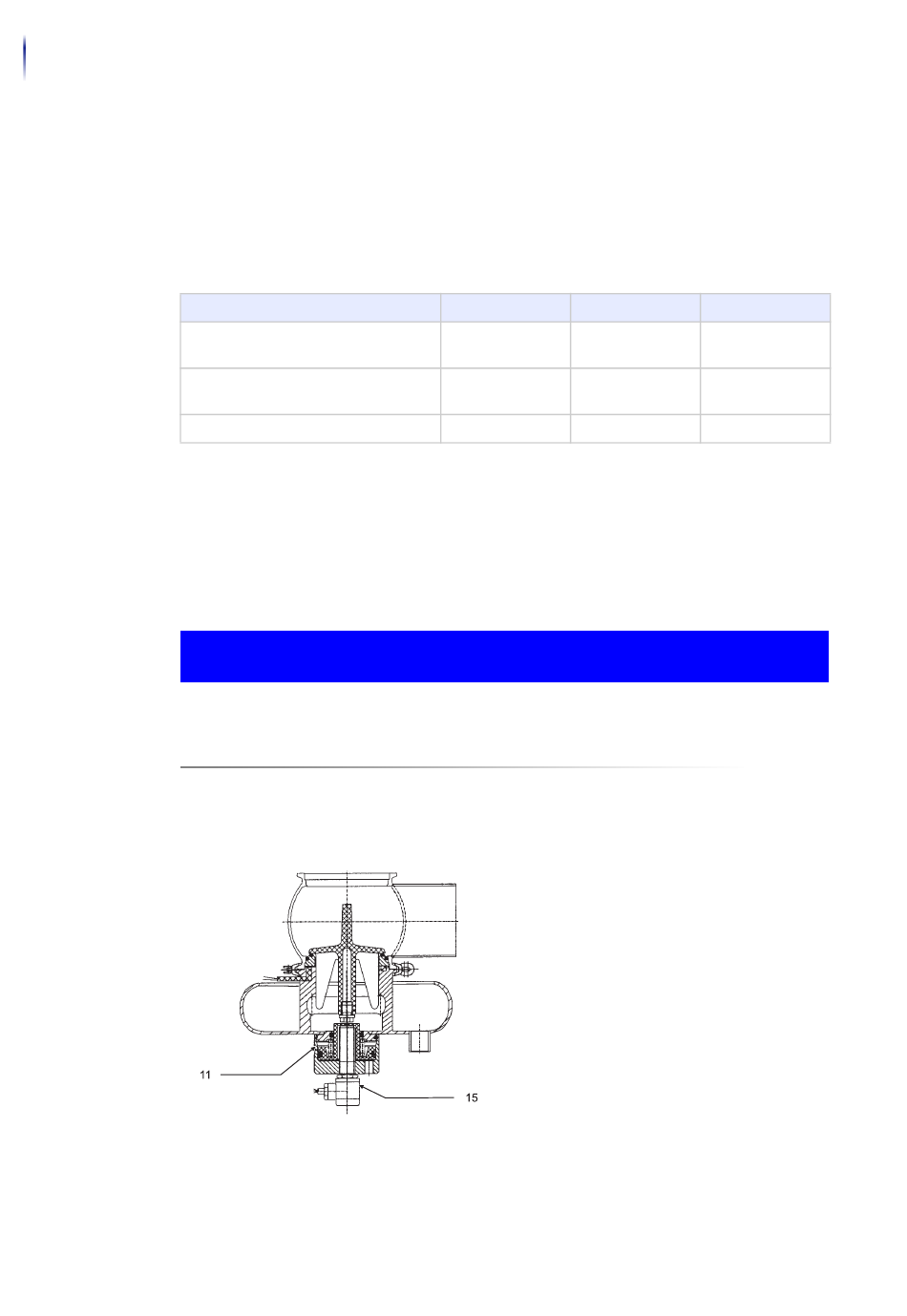

Régler le commutateur capacitif
Vanne de contrôle de vide type V...R
ATTENTION
Composants sensibles
Le piston peut se déformer légèrement lors du montage du commutateur capacitif.
 Veiller à ne pas déformer les pistons (11) de l'aération lors du vissage du commuta-
teur capacitif (15).
Effectuez les opérations suivantes :
Visser le commutateur capacitif (15) jusqu'en butée (A).
1.
Nm
M6 9
M8 22
M10 45
Manuel d'utilisation · VARIVENT
lb/ft
6,6
16,2
33
®
Vanne de contrôle de vide V
