SEA USER 2-24V DG HYDRO Mode D'emploi page 2

®
Sistemi Elettronici
di Apertura Porte e Cancelli
CARACTERISTIQUES TECHNIQUES
Tension d'alimentation armoire: 24V ~
Tension d'entrée bloc d'alimentation Switching: (90 - 132~ / 180 - 264~) 50/60 Hz
Absorption en attente: 30 mA
Température ambiante: -20°C
Caractéristies boîte pour extérieur: 305x225x125 - IP55
RECEPTEUR RX
JOLLY3
o
SEA CLOUD BOARD
CN1 = Connecteur Accès/Sorties
CN2 = Connecteur fin de course, électroserrure
CN3 = Connecteur moteurs
CN5 = Connecteur chargeur et bloc d'alimentation Switching
CNA = Connecteur module récepteur RX
EXP = Connecteur module d'expansion/Carte LE
JOLLY = Connecteur programmeur

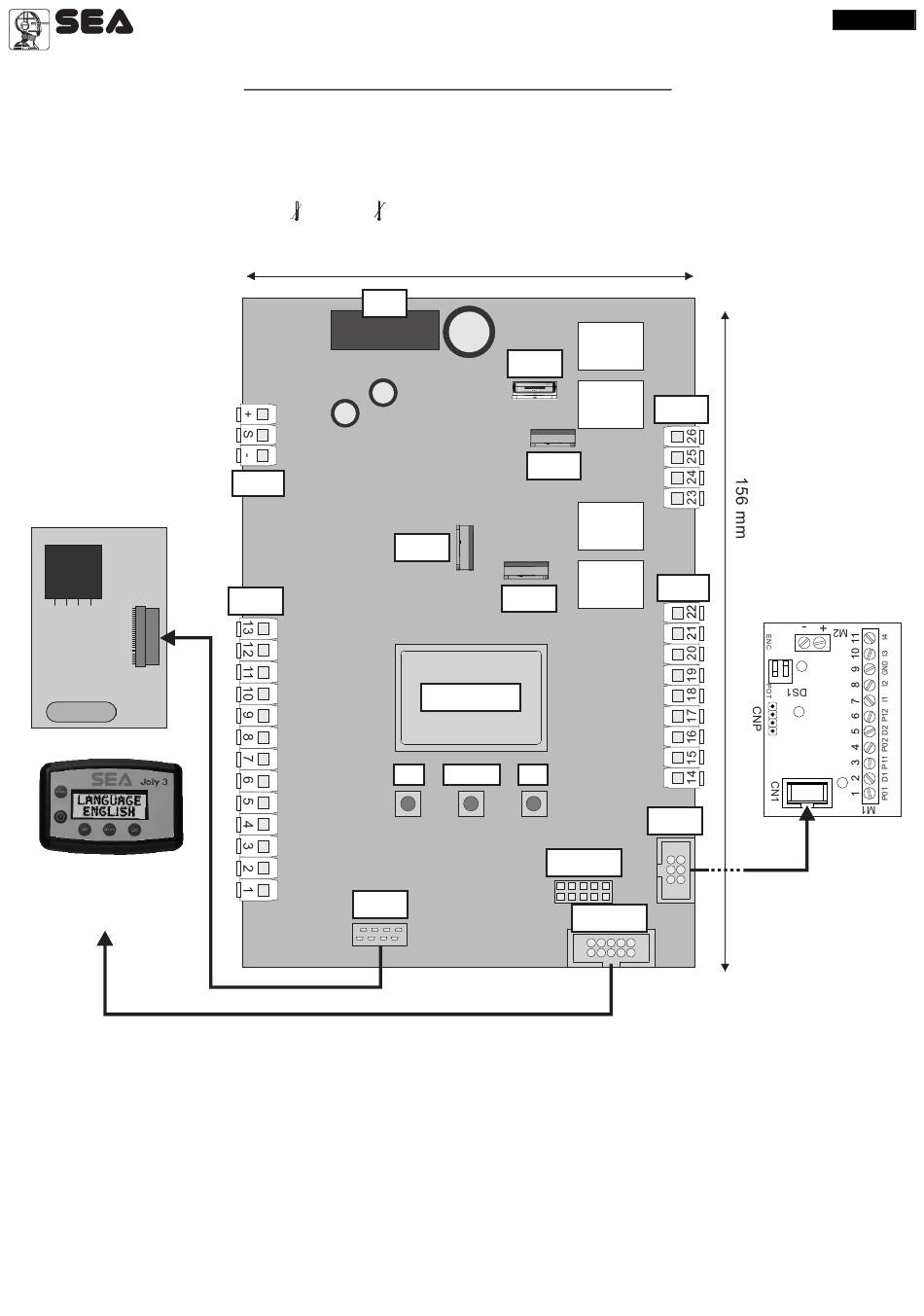

DESCRIPTION COMPOSANTS
+50°C
F1
CN5
MF3
CN1
UP
CNA
ou
JOLLY 3
100 mm
RL1
MF1
RL2
MF2
RL3
RL4
MF4
DISPLAY
DOWN OK
PROG
JOLLY
MF1 - MF2 = Mosfet moteur 2
MF3 - MF4 = Mosfet moteur 1
PROG = Connecteur programmation
RL1 - RL2 = Relais moteur 2
RL3 - RL4 = Relais moteur 1
F1 = Fusible 10AT
SEA CLOUD BOARD
CN3
CN2
CARTE LE
ON
1 2
EXP
Français
