Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
I
LETTORE DI TRANSPONDER SERIE KEYPROX, CARDPROX E SMARTPROX
READER PROX 1
PASS
FAIL
CN1
1 2 3 4
Caratteristiche tecniche
Alimentazione:
Assorbimento max:
Compatibilità transponder
Distanza di lettura
Cavo di collegamento
Contenitore
Temperatura di esercizio
Umidità
Installazione

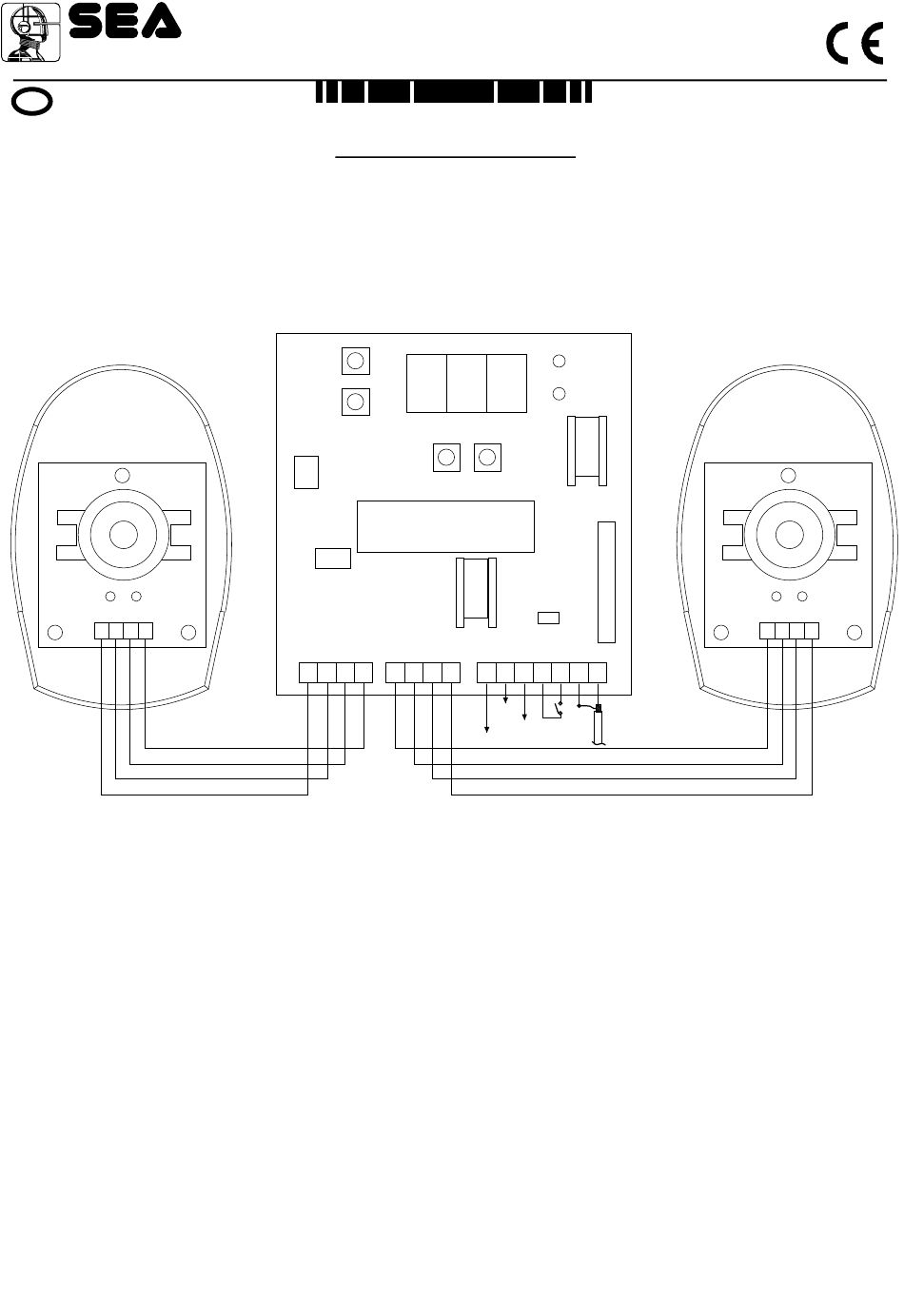

Il lettore di prossimità READER PROX, può funzionare esclusivamente in abbinamento ad un ricevitore
RADIODEC PROX, a cui deve essere connesso tramite un cavo schermato della lunghezza massima di 15mt.
Per un funzionamento ottimale del dispositivo si consiglia di installarlo in punti facilmente accessibili e avendo
cura di non porre ostacoli in corrispondenza dell'antenna (parte anteriore del contenitore).
Modalità di funzionamento
Il dispositivo READER PROX è datato delle seguenti modalità di segnalazione:
- Led verde "PASS" acceso e suono di tonalità alta = Transponder memorizzato o valido.
- Led rosso "FAIL" acceso e suono di tonalità bassa = Transponder non memorizzato o non valido.
Per ulteriori informazioni sul sistema transponder fare riferimento al manuale del RADIODEC PROX.
67410209
SEA S.r.l.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
READER PROX
(Cod. 23105320)
RADIODEC PROX
UP
DOWN
CN4
CN3
1
2
3
4
Rev. 02 - 12/2008
Italiano
TRANSMITTER
8 8 8
TRANSPONDER
SEL
SET
J1
CN2
CN1
1
2
3
4
1
2
3
4
5
0V
12Vac/dc
24Vac/dc
Antenna
Tramite modulo di decodifica RADIODEC PROX
40mA
KeyProx, CardProx, Smart Prox
da 0 a 5 cm. Max
4 x 12/26 AWG (4 x 0.40/2 mm) schermato 15mt Max
ABS
-10°C + 55°C
dal 5 al 90% (non condensante)
http://www.seateam.com
e-mail:seacom@seateam.com
READER PROX 2
RX
PASS
6
7
FAIL
CN1
1 2 3 4
