Consignes d'allumage
IMPORTANT : La télécommande Proflame 2 fait partie intégrante du
système Proflame 2 qui comprend les éléments suivants :
•
Télécommande Proflame 2 à utiliser avec :
•
Module de contrôle IFC (Integrated Fireplaces Control)
La télécommande Proflame 2 permet de contrôler les fonctions suivantes
de l'appareil :
1.
Brûleur principal On/Off (Marche/Arrêt)
2.
Modulation de la flamme du brûleur principal (6 niveaux)
3.
Sélection veilleuse permanente ou intermittente (CPI/IPI)
4.
Fonctions du thermostat et du thermostat Smart
5.
Modulation de l 'éclairage d'appoint (6 niveaux)**
6.
Éclairage supérieure
7.
Modulation de la vitesse du ventilateur de confort (6 niveaux)**
** Ces options ne sont pas disponibles sur tous les modèles d'appareils.
La télécommande Proflame est caractérisée par un design épuré, une
disposition simple des touches et un afficheur LCD (Schéma 1). La
touche Mode permet de sélectionner les fonctionnalités et la touche
Thermostat sert à allumer, éteindre ou sélectionner les fonctions du
thermostat (Schémas 1 & 2). Une fonction de verrouillage des touches
est également disponible (Schéma 2).
Afficher LCD bleu rétroéclairé
Touche ON / OFF

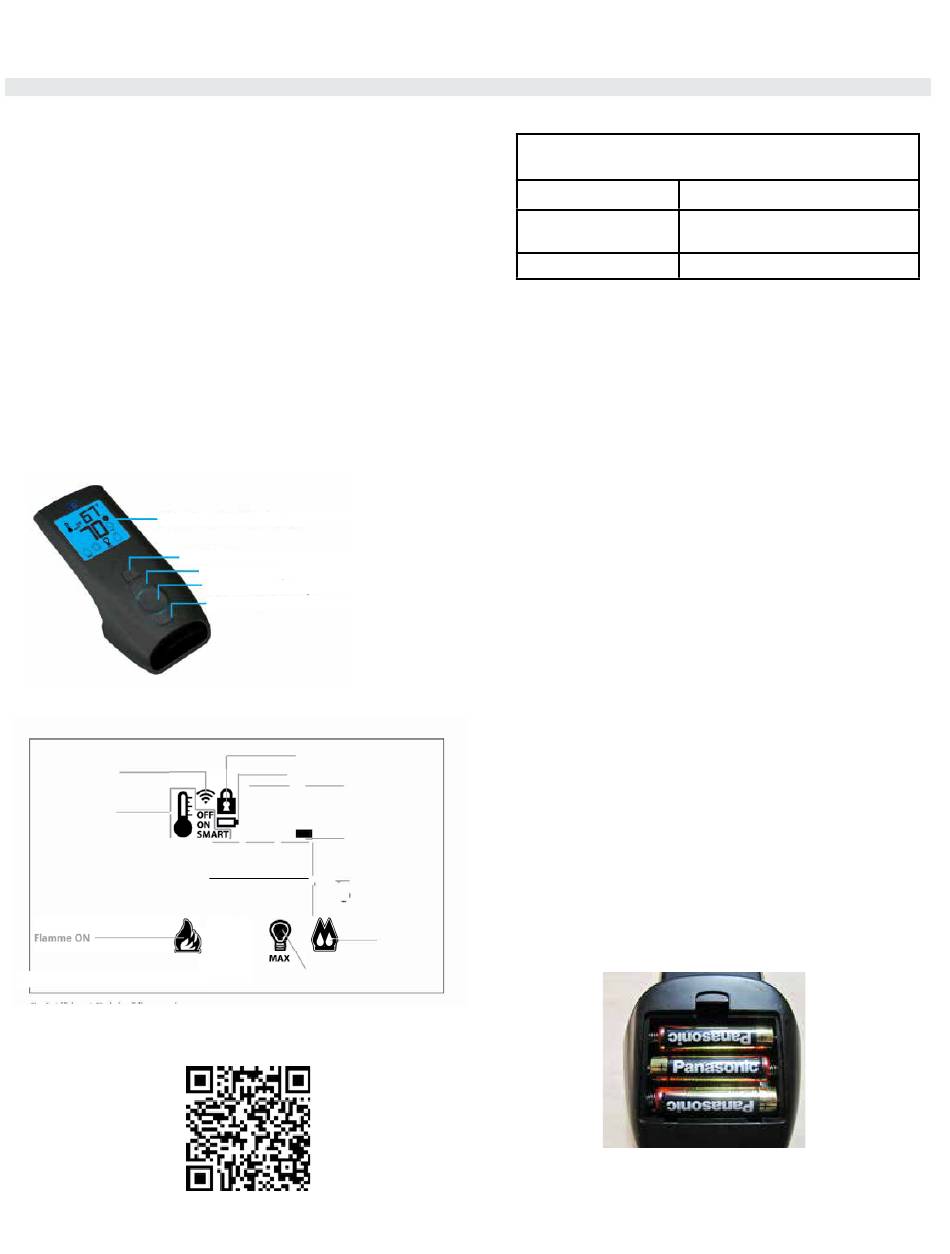

Schéma 1: Télécommande Proflame
Transmission
T hermostat OFF/
ON/S
ART
__ __
M
,
_ _
Consigne
Temperature/Niveau/Dtat
Ventilateur contort
MAX
Schéma 2 : Afficheur LCD de la télécommande
Touche THERMOSTAT
Touche FLÉCHÉE HAUT / BAS
Touche MODE
Verrouillage des touches
Alarme faible charge des piles
I
R 1=1
:�1 -
Temp�rature
U �
amb1ante
.
1
1 ::1 Cl
1
.t-
L
11 _ I
�
AUX
-- --
8
- ·-·
�-- Gradateur ON
MAX
Information à l'usage du propriétaire
Tension d'alimentation
Plage de température
Radiofréquence
AVERTISSEMENT : LA TÉLÉCOMMANDE ET LE RÉCEPTEUR
SONT DES DISPOSITIFS DE RADIOFRÉQUENCE. PLACER
LE RÉCEPTEUR DANS UN OBJET/UNE SURFACE EN
MÉTAL OU À PROXIMITÉ D'UN OBJET/UNE SURFACE EN
MÉTALPEUT RÉDUIRE CONSIDÉRABLEMENT LA PORTÉE
DU SIGNAL.
ATTENTION !
- Couper l'alimentation principale en gaz de l'appareil pendant l'installation
ou l'entretien du dispositif de réception.
- Couper l'alimentation principale en gaz de l'appareil avant d'enlever
ou de remettre les piles.
- En cas de dysfonctionnement de la télécommande, éteindre le module
IFC en utilisant l'interrupteur principal "ON/OFF".
- Pour l'installation et l'entretien, éteindre le module IFC en débranchant
la prise d'alimentation.
FONCTIONNEMENT
Première initialisation du système
Allumer le récepteur. Activer la procédure de programmation des adres-ses
du récepteur : voir les instructions concernant le récepteur (*). Le récepteur
émettra trois (3) "bips" pour indiquer qu'il est prêt à se synchroniser avec
la télécommande. Insérer les 3 piles de type AAA dans le compartiment
prévu à cet effet sur le dessous de la télécommande. (Schéma 3) Une
fois les piles installées dans la télécommande, appuyer sur le bouton
On. Le récepteur émettra 4 "bips" pour indiquer que la commande de la
M
télécommande est acceptée et qu'il est configuré sur le code particulier
:::; :
I
de cette télécommande. Le système est désormais initialisé.
(*) Le récepteur peut être indépendant ou intégré au module de contrôle
Flux divisé
IFC de l'appareil. La notice du récepteur peut ne pas être indépendante
(Split Flow)
lorsque celui-ci fait partie du module IFC.
DONNÉES TECHNIQUES
TÉLÉCOMMANDE
4,5V (3 piles 1,5V AAA)
0 - 50
ambiante
Schéma 3 : Compartiment à piles
Foyer au gaz Grandview
C (32 - 122
F)
o
o
315 MHZ
|
13
G800EH
®
