Hinweis
!
Die IPC hat beim Einschalten eine Ver-
zögerung von 3 Sekunden, bis die serielle
Schnittstelle zuverlässig anspricht.
Please note
!
When switching the IPC on,
the serial interface will only respond after
a delay of 3 seconds.
Remarque
!
La pompe IPC a un retard de 3 secondes
lors de la mise en route jusqu'à ce que
l'interface sérielle fonctionne de manière
fiable.

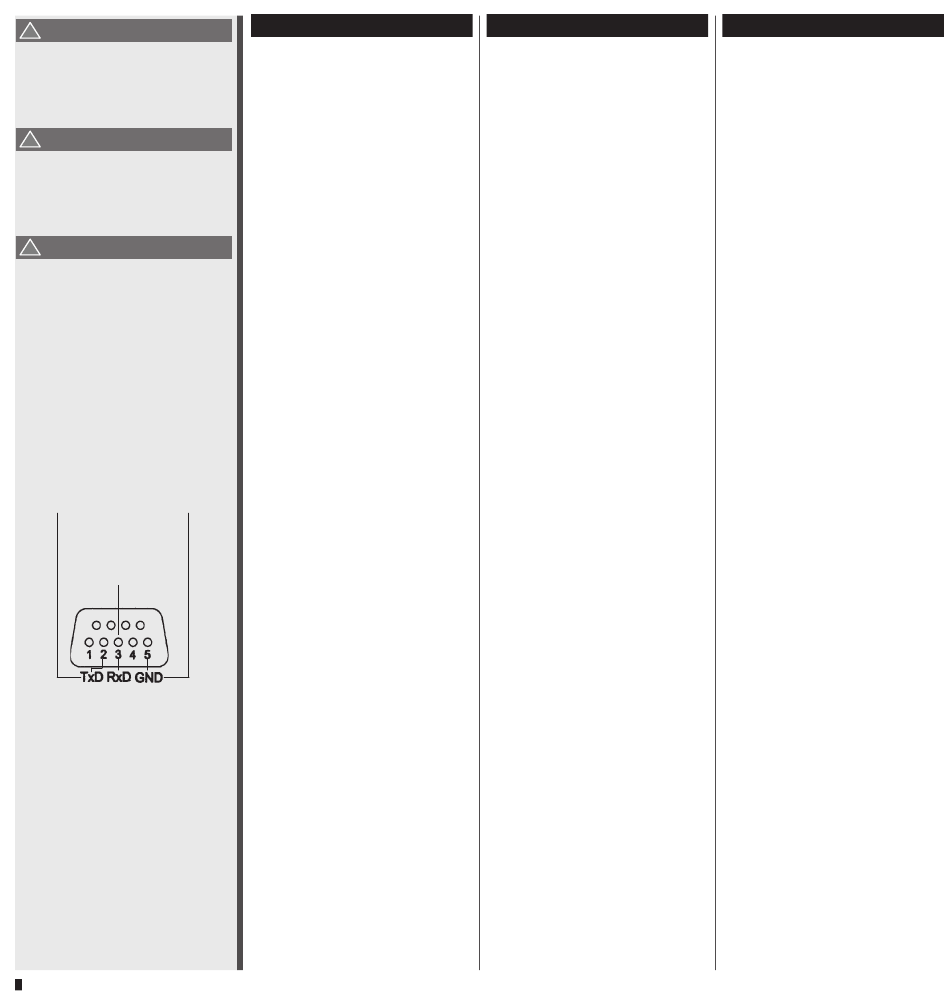

TxD
GND
Sendedaten
Masse
Transmitted Data
Signal Ground
Données envoyées
Prise de terre
du système
RxD
Empfangsdaten
Received Data
Données reçues
Kommunikationsparameter
Communication parameters
Paramètres de communication
Standardeinstellung
Default setting
Réglage standard
9600 baud, 8 bit,
1 stopbit, no parity
Alternative
1200 baud, 8 bit,
1 stopbit, no parity
36
Serielle Schnittstelle
RS232 IN (Eingang, weiblich)
Der Anschluss erfolgt über eine
9-polige D-Buchse.
Adressierung
Jeder Befehl beginnt mit der Pum-
penadresse (1–8). Sie ist werk-
seitig auf 1 eingestellt und kann mit
@ verändert werden
(siehe auch Grundeinstellungen
Seite 16).
Die Adresse wird permanent
gespeichert (d.h. auch nach
Ausschalten des Antriebs).
Die Adressierung ermöglicht die
Ansteuerung von bis zu 8
ISMATEC
-Pumpen mit einer
®
RS232-Schnittstelle.
Aufbau der Befehle
Nach der Adresse folgt ein Zeichen
als Befehl. Manche Befehle haben
zusätzlich einen Parameter, der aus
4 bzw. 5 Ziffern besteht.
Der Befehl wird mit einem carriage
return (ASCII 13) abgeschlossen.
Die meisten Befehle quittiert die
Pumpe mit einem Stern *. Ja/Nein-
Abfragen beantwortet sie mit + (ja)
oder – (nein).
Mehrstellige Antworten werden mit
(cr) ASCII 13 und (lf) ASCII 10 ab-
geschlossen.
Fehlerhafte Zeichensequenzen
werden mit # quittiert.
Zahlenwerte gibt die Pumpe als
drei- bis fünfstellige Zahl zurück.
Vier dieser fünf Stellen sind Zif-
fern, eine Stelle ist entweder ein
Dezimalpunkt oder eine führende
Leerstelle.
Serial interface
RS232 IN (female)
A 9-pin D-socket is available on the
rear panel of the pump.
Setting the pump address
Each command string begins with
the pump address (1–8).
It is factory-set at 1 and can be
changed with @
(also refer to the basic settings de-
scribed on page 16).
The address will be stored
permanently (even after the pump
has been switched off).
The assignment of the address
enables the user to control up to 8
ISMATEC
drives via one interface.
®
Structure of the commands
The address is followed by a cha-
racter. Some commands have an
additional parameter which
always consists of 4 or 5 figures.
The command string is completed
by a carriage return (ASCII 13).
The pump confirms most of the
commands with an asterix *. Yes/No
inquiries are answered by + (yes)
or – (no).
Multi-digit replies are concluded by
(cr) ASCII 13 and (lf) ASCII 10.
Incorrect command strings are
answered by #.
Numerical values are confirmed
as 3 to 5-digit figures. Four of the
five digits are numerals, one digit is
either a decimal point or a preceding
blank space.
Interface sérielle
RS232 IN (entrée femelle)
Le raccordement se fait par le biais
d'une douille D à 9 pôles (femelle).
Adressage
Chaque commande commence avec
l'adresse de pompe 1–8. Elle est
réglée par défaut sur 1 et peut être
modifiée avec @
(voir réglage de base, page 16).
L'adresse est enregistrée de
manière permanente (c'est-à-dire
également après la mise hors service
du moteur). L'adressage permet la
commande de plusieurs moteurs
ISMATEC
par le biais d'une seule
®
et même interface RS232.
Structure des commandes
Un signe suit l'adresse en tant que
commande. Certaines commandes ont
en outre un paramètre
comportant toujours 4,
respectivement 5 chiffres.
La commande se termine par un
retour à la ligne (ASCII 13). La
pompe quittance la plupart des
commandes avec une étoile *. Elle
répond aux questions oui/non avec
+ (oui) ou - (non).
La pompe termine les réponses mul-
tipositions avec (cr) ASCII 13 et (If)
ASCII 10.
Les séquences de signes erronées
sont quittancées avec un #.
La pompe renvoie les valeurs chif-
frées sous forme de nombre de trois
à cinq positions. Quatre de ces cinq
positions sont des chiffres, une posi-
tion étant soit un point décimal, soit
un blanc en première position.
IPC_IPC-N/03.22.10/SP
