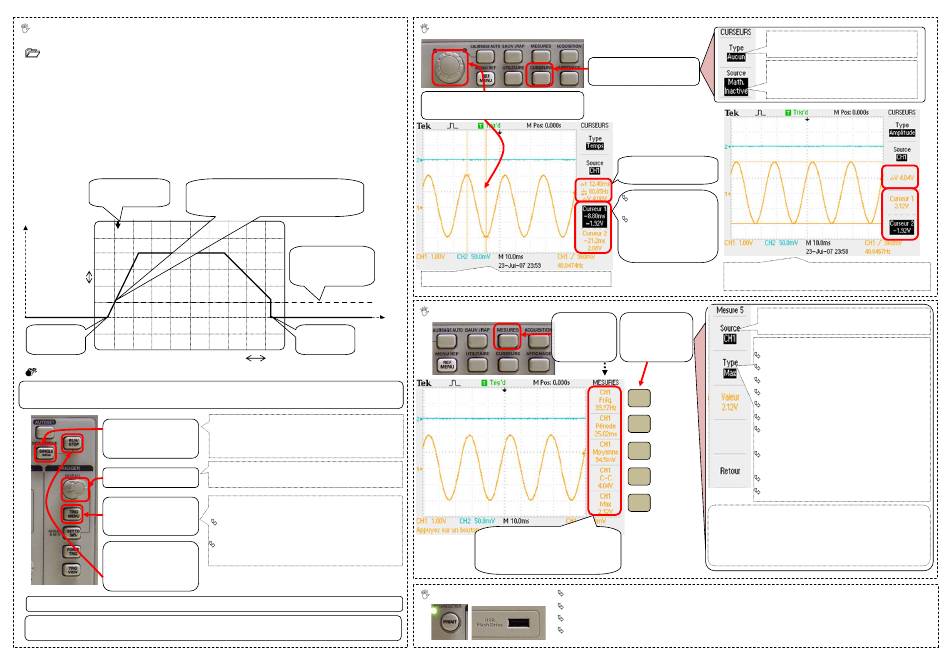

 VISUALISATION D'UN PHENOMENE UNIQUE

Tout d'abord quelques explications.......

Un phénomène unique (ou non répétitif) est  un phénomène non périodique qui ne se reproduit
donc pas à intervalle régulier.  Il vous faut donc configurer l'oscilloscope afin de démarrer le tracé
au début du phénomène et de réaliser une seule acquisition (ou tracé). Pour cela il faut
configurer correctement le trigger (ou déclencheur) .
Exemple : On désire relever l'évolution de la vitesse de la lisse (barrière) du système decma park.
Le système fourni une tension image de la vitesse de déplacement de la lisse. Son évolution est
donnée‐ci‐dessous. La tension est appliquée sur l'entrée CH1 de l'oscilloscope
On désire obtenir le tracé suivant sur l'écran de l'oscilloscope :
Début du tracé par
tension mesurée est montante il faudra donc
l'oscilloscope
prendre « montante » dans l'option « pente »
Tension (V)
1V/div
Début de
l'ouverture
 Préparation de l'oscilloscope et mesure
Avant tout, comme pour un signal périodique, il faut régler la base de temps et le calibre vertical.
Si vous vous ne connaissez pas la durée et la valeur du signal mesuré sélectionner 200ms/div et  0.5V/div
Passer en mode
 « acquisition d'un
phénomène unique »
Régler le seuil du trigger
Choisir la pente et la
source de
déclenchement
Presser sur le bouton
RUN/STOP jusqu'à avoir
« RUN » d'affiché en
haut de l'écran
Sur le système decma‐park : Lancer l'ouverture de la barrière. Le tracé s'effectue sur l'écran
Si le tracé (hauteur et / ou longueur sur l'écran) n'est pas correct, modifier en conséquence les valeurs
de la base de temps et/ou du calibre vertical et relancer l'ouverture afin d'obtenir le tracé désiré
Au début de l'ouverture la pente de la
Seuil du trigger
(déclencheur)
ici 1V
Temps (S)
Fin de
l'ouverture
1s/div

 Pour cela : Presser sur « single seq » OU presser sur
« trig menu » et dans le menu sélectionner
« Normal » pour l'option « MODE »
 Agir sur le bouton rotatif afin de régler le seuil
(Ici à 1V)
 Dans le menu « TRIGGER » (presser sur TRIG MENU
s'il n'est pas affiché)
   Choisir «  MONTANTE » pour l'option « PENTE »
(voir explications sur le tracé ci‐dessus)
 Choisir « CH1 » dans l'option « SOURCE » (car 1
seul signal connecté sur l'entrée CH1)
 Utiliser les curseurs pour mesurer des durées ou des tensions
Passer en mode curseurs
Presser sur « CURSEURS »
Modifier la position du curseur ACTIF en
agissant sur le bouton rotatif
Ecran avec les curseurs « TEMPS »
 Utiliser l'utilitaire de mesures
Afficher le menu
MESURES
Presser sur
 « MESURES »
Pour chaque mesure l'oscillo donne :
La voie mesurée
Le type de mesure
Le résultat de la mesure
 Insérer une clé USB dans l'emplacement prévu à cet effet
 Impression des relevés
 Presser sur bouton « PRINT » utilitaire > options > configuration imprimante
 Placer la clé USB dans un des postes de la salle, ouvrir le fichier TEKXXX.BMP
 Imprimer l'image sur l'imprimante « SAMSUNG ML1450 F10 »
Choisir « TEMPS » ou « TENSION »
« AUCUN » désactive les curseurs
Choisir « CH1 » ou « CH2 » selon le tracé
sur lequel vous voulez effectuer les
Affichage des
informations temporelles
 Le curseur actif est en
surbrillance.
Pour changer le
curseur actif : presser
sur le bouton a coté
du nom du curseur
Ecran avec les curseurs « TENSION »
Le fonctionnement est identique au mode « TEMPS »
Choisir le tracé sur lequel la mesure sera
Configurer une
effectuée
mesure en
pressant sur le
Choisir  le type de mesure à afficher
bouton associé
 Fréq : Fréquence
 Période : Période
 Moyenne : Valeur moyenne
 C‐C : Amplitude crête à crête
 Max : Valeur maximale du tracé
 Min : Valeur minimale du tracé
 Tps montée : Temps mis pour passer de 10% à
90% de l'amplitude crête à crête
Tps descente : Temps mis pour passer de 90%
à 10% de l'amplitude crête à crête
 Largeur pos : Durée de l'état haut du signal
Largeur nég : Durée de l'état bas du signal
Attention : Certaines mesures ne sont réalisables que sur
des formes de signaux particulières.
Ex « Largeur pos » ne fonctionne que sur des signaux
rectangulaires. Utilisée sur un signal sinusoïdal la valeur
renvoyée risque d'être fausse
mesures
