AJUSTES
Para ajustar si la mesa es aflojar:
 Afloje la tuerca del perno de la leva.
 Inserto llave hexagonal por el hoyo en el lado izquierdo
de la mesa. Estos pernos que ejes pueden ser ajustes
hacia arriba y abajo en la perno.
 Una vez que los rodillos toque tuerca de perilla de leva,
aprietan los tornillos firmemente entonces apriete los
tornillo fijador. Repita para cada rodillo requirió como.
NOTA: Verifique que rodillos deslizan apropiadamente
después de cada ajuste.

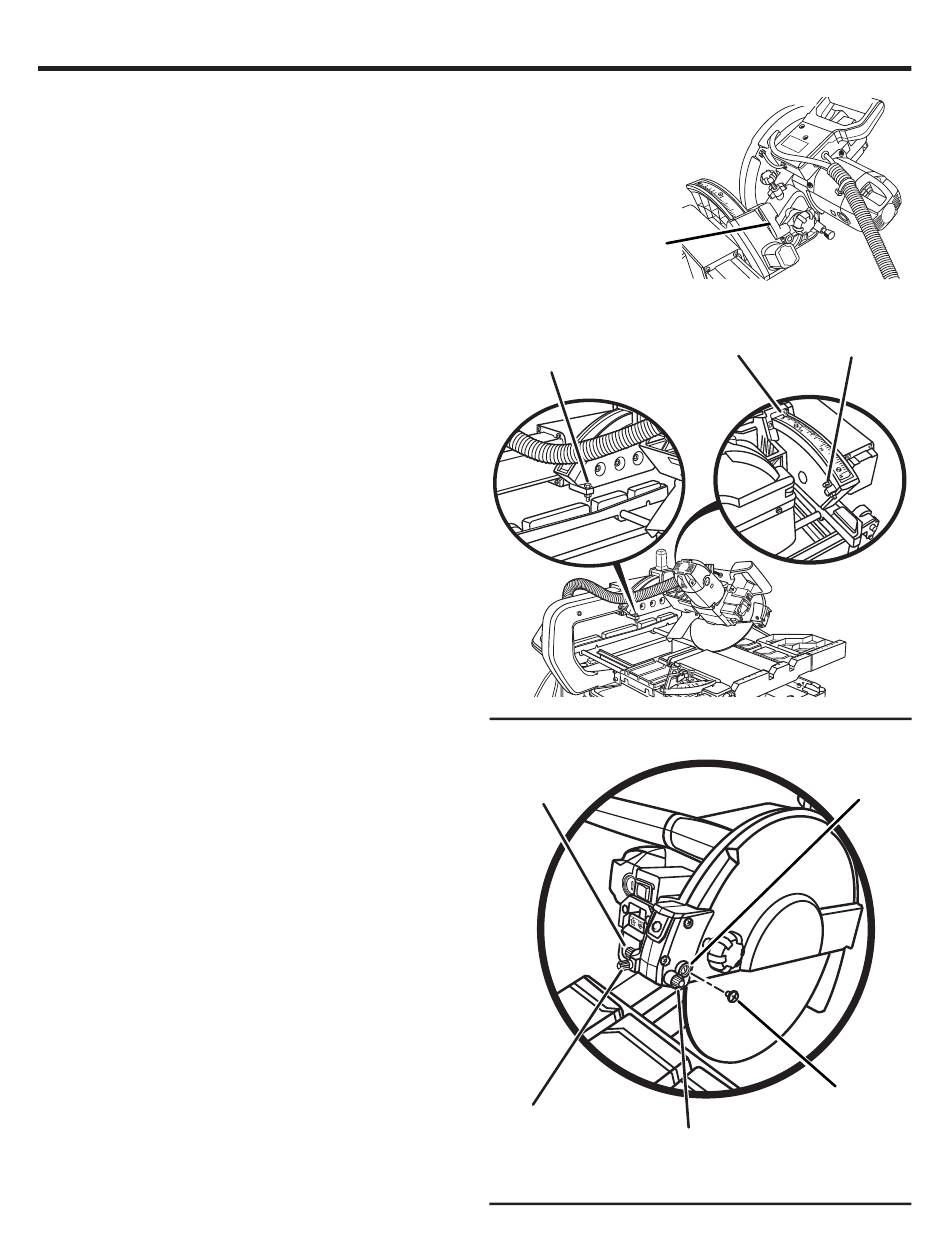

AJUSTES DE LOS TOPES
Vea la figura 43.
NOTA: Estos ajustes se realizaron en la fábrica y normalmente
no requieren reajustarse.
 Desconecte la sierra.
Si la muela no está perfectamente vertical (0°):
 Afloje la perilla de fijación del bisel.
 Coloque una escuadra de carpintero junto a la muela.
 Utilizar llave hexagonal, gire el perno hexagonal de 0°
hasta que el disco esté a escuadra con la mesa y el perno
hexagonal descanse sobre el alojamiento de la sierra.
 Ajustar la perilla de fijación del bisel y verificar.
Si la muela no está perfectamente a 45°:
 Desplace la perilla de fijación del bisel.
 Ponga el sierra brazo a un 45° ángulo.
 Coloque una escuadra de carpintero junto a la muela y
Ponga el sierra brazo a un 45°.
 Utilizar llave, gire el perno hexagonal de 45° hasta que
este descanse sobre el alojamiento de la sierra.
 Ajustar la perilla de fijación del bisel y verificar.
Después de efectuar los ajustes de escuadrado, puede ser
necesario aflojar el indicadore y reajustarlos a cero.
ÁNGULOS AJUSTE DE LA LÍNEA DE LA GUÍA
DE LASER
Vea la figura 44.
Si la línea del láser deriva hacia o lejos de la hoja como la
cabeza se mueve hacia arriba y hacia abajo la línea de la
guía láser podría no estar en alineación con la rueda realizar
los siguientes ajustes:
 Utilizar un desatornillador de phillips, quita el tornillo de
la cubiertura.
 Mueva el brazo de la sierra hacia arriba y hacia abajo, y
verifique la posición lineal del láser. Si la línea del láser
se mueve de la posición a medida que se mueve el brazo
de la sierra, gire el tornillo de ajuste para ángulos hasta
que el láser esté correctamente alineado.
 Vuelva a instalar el tornillo de ajuste para ángulos.
All manuals and user guides at all-guides.com
HEXAGONAL DE 0°
LÁSER (FRENTE
PERILLA DE
DEL LÁSER
30 — Español
PERILLA DE
FIJACIÓN
DEL BISEL
PERNO
PERILLA DE
AJUSTE DEL
Y ATRÁS)
FIJACIÓN
PERILLA DE AJUSTE
DEL LÁSER (IZQUIERDO
Y DERECHA)
PERNO
INDICADOR
HEXAGONAL
ESCALA
DE 45°
DE BISELES
Fig. 43
TORNILLO DE
AJUSTE PARA
ÁNGULOS
TORNILLO DE
LA CUBIERTA
Fig. 44
