ASSEMBLAGE
VERROUILLAGE/DÉVERROUILLER DES
TABLES COULISSANTE

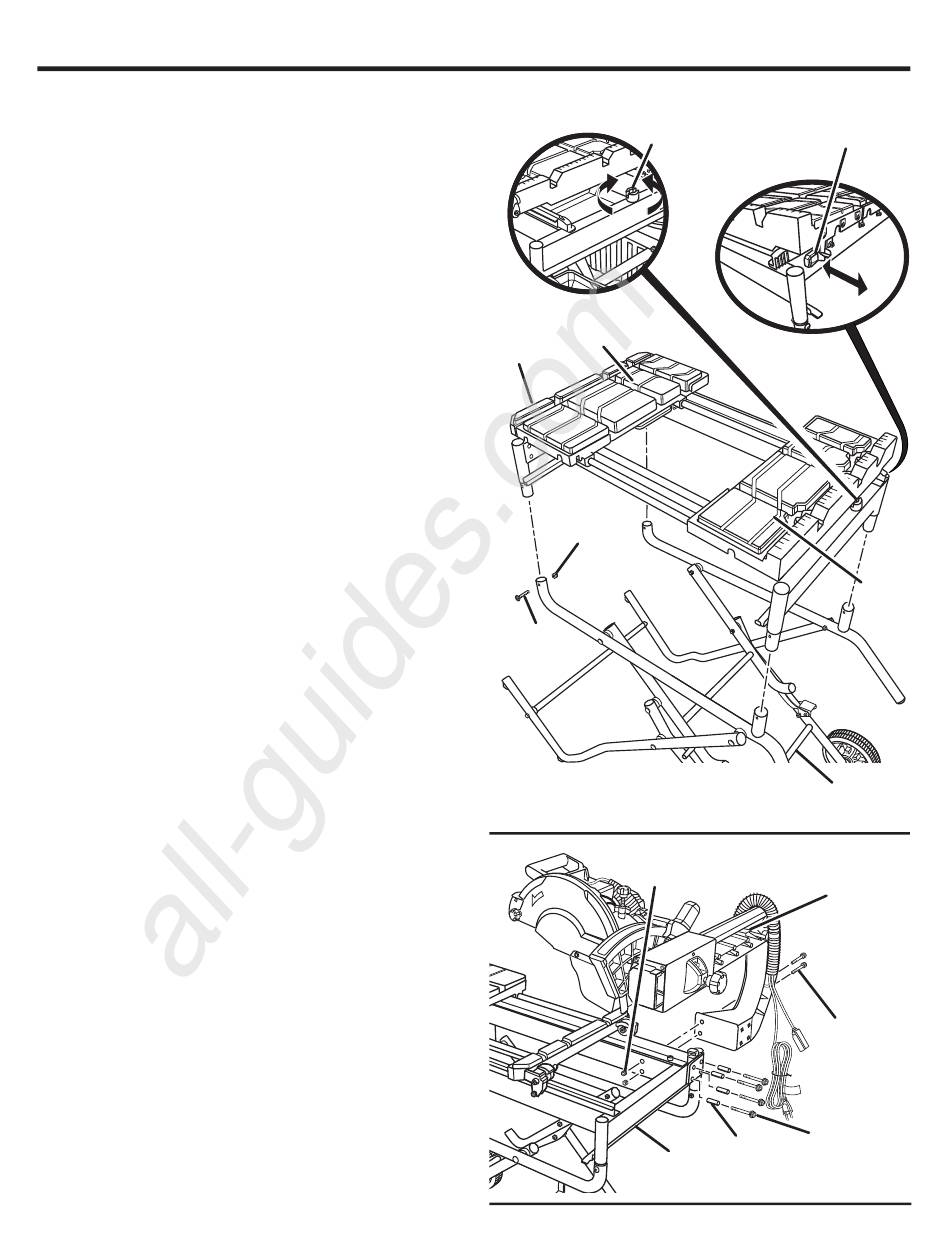

Voir la figure 8.
Para liberar el table de arrière l'arrière du cadre, couper
l'attache-emballaant.
Cette scie a trois tables de coulissante : le avant, le centre,
et l'arrière. Le avant et le mouvement de table d'arrière
ensemble.
Pour verrouiller les tables de avant et arrière :
 Tirer la volant avant au avant du cadre de bâti d'eau.
 De sous le côté droit de la table, aligner le trou dans la
barre avec goupille dans le levier de verrouillage de table
coulissante. Pousser goupille dans la barre verrouillant la
table.
NOTE : Quand la table de avant est verrouillée, la table
arrière ne se déplacera pas.
INSTALLATION ENSEMBLE DE BÂTI D'EAU À
STAND
Voir la figure 8.
 Verrouiller le butée de table de déviation en tirant la butée
d'arrêt vers le haut et en la tournant jusqu'à ce que la fente
se trouvant au centre du verrou soit placée à l'horizontale
(de gauche à droite).
 Verrouiller les tables coulissante.
 Glisser les tubes de la ensemble de bâti d'eau dans les
tubes du support. Comme illustré la figure 8.
 Insérer des boulons de carrossier (court) dans les trous
et les serrer solidement à l'aide d'écrous de blocage.
INSTALLATION ENSEMBLE DU MOTEUR DE
TÊTE POUR BÁTI
Voir la figure 9.
 Aligner les trous dans ensemble du moteur de tête avec
les trous sur le bâti d'eau.
 Insérer boulons à chapeau de court. Serrer à la main
utiliser écrous.
 Glisser les boulons dans un manchon. Les insérer dans
les trous. Serrer à la main.
 Serrer tous les boulons à chapeau à l'aide d'une clé
hexagonale de 8 mm.
All manuals and user guides at all-guides.com
TABLE DE
ARRIÈRE
BOULON DE
CARROSSIER
14 — Français
BUTÉE DE
TABLE DE
DÉVIATION
TABLE DE
CENTRE
ÉCROU DE
BLOCAGE
(COURT)
ÉCROU
HEXAGONALE
BÂTI
D'EAU
LEVIER DE
VERROUILLAGE DE
TABLE COULISSANTE
TABLE
DE
AVANT
STAND
Fig. 8
ENSEMBLE DU
MOTEUR DE TÊTE
BOULON DE
CAPUCHON
(COURT)
BOULON DE
CAPUCHON
MANCHON
(LONGUE)
Fig. 9
