Support de sécurité
2 vis

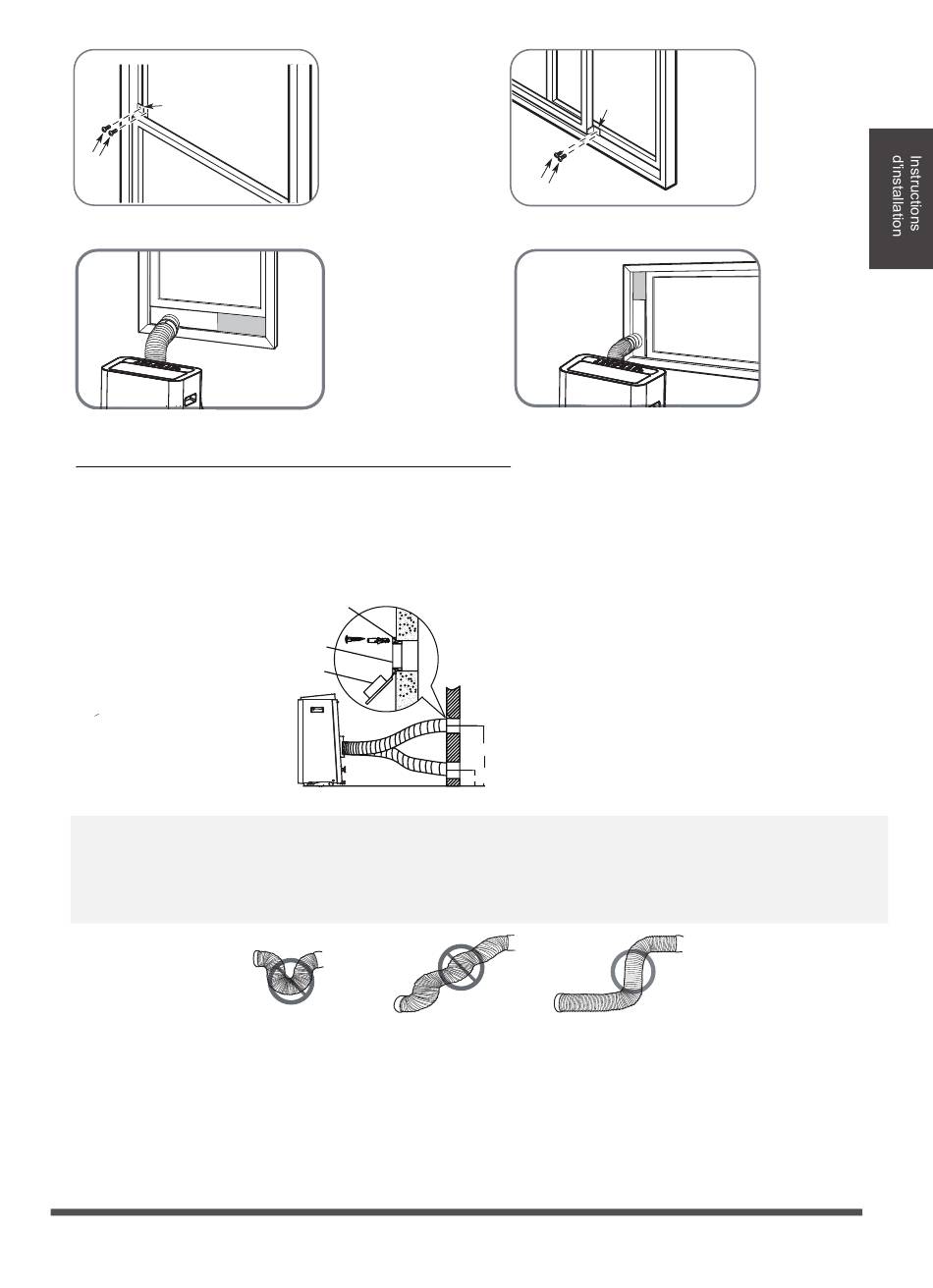

4. Si vous le souhaitez, installez le support de sécurité avec 2 vis comme indiqué.
5. Insérez l'adaptateur pour glissière de fenêtre dans le trou de la glissière de fenêtre.
Type 2: Installation au mur (Pour certains modèles) 1 2 3
1. Découpez un trou de 125 mm (4,9 pouces) dans le mur pour l'adaptateur d'échappement mural B.
2. Fixez l'adaptateur d'échappement mural B au mur à l'aide des quatre ancres et vis fournies dans
le kit.
3. Raccordez le tuyau d'échappement (avec l'adaptateur d'échappement mural A) à l'adaptateur
d'échappement mural B.
Adaptateur d'échappement mural B
Capuchon d'adaptateur
REMARQUE: Pour assurer un bon fonctionnement, NE PAS trop allonger ou plier le tuyau.
Assurez-vous qu'il n'y a pas d'obstacle autour de la sortie d'air du tuyau d'évacuation (de l'ordre de
500 mm) afin que le système d'évacuation fonctionne correctement. Toutes les illustrations de ce
manuel sont fournies à titre d'explication uniquement. Votre climatiseur peut être légèrement différent.
La forme réelle prévaut.
Ou
Ou
Position de l'ancrage d'expansion
REMARQUE: Couvrez le trou à l'aide du
bouchon adaptateur lorsque vous ne
l'utilisez pas.
max 120 cm ou 47 pouces
min 30 cm ou 12 pouces
Support de
sécurité
2 vis
