Composition et fonctions
18
4.1.2 Aération
Selon la version, il est possible de réaliser un mélange d'air, d'O
avec des taux et des stratégies d'aération conformes au « Diagramme P&I » et au
« Mode d'emploi du système DCU4 pour BIOSTAT
d'un régulateur de débit massique, de vannes et d'un débitmètre à section variable .
Les poches Flexsafe STR 2000 peuvent être équipées d'un diffuseur gaz annulaire,
®
d'un micro-diffuseur ou d'un diffuseur combiné .
4.1.3 Système d'agitation
Le système d'agitation est composé du moteur avec son câblage et de l'arbre
d'agitation de le poche Flexsafe
poche Flexsafe ® STR 2000 sont reliés entre eux par un accouplement magnétique .
Les agitateurs standard sont des agitateurs à hélice à 3 pales qui assurent un mélange
intensif à faible cisaillement même avec une faible vitesse de rotation . Les poches
Flexsafe ® STR 2000 sont disponibles en option avec des agitateurs à hélice à 3 pales
(en haut) et des agitateurs à disques à 6 pales (en bas) .
4.2 Exemple de composition d'un BIOSTAT
4
2
8

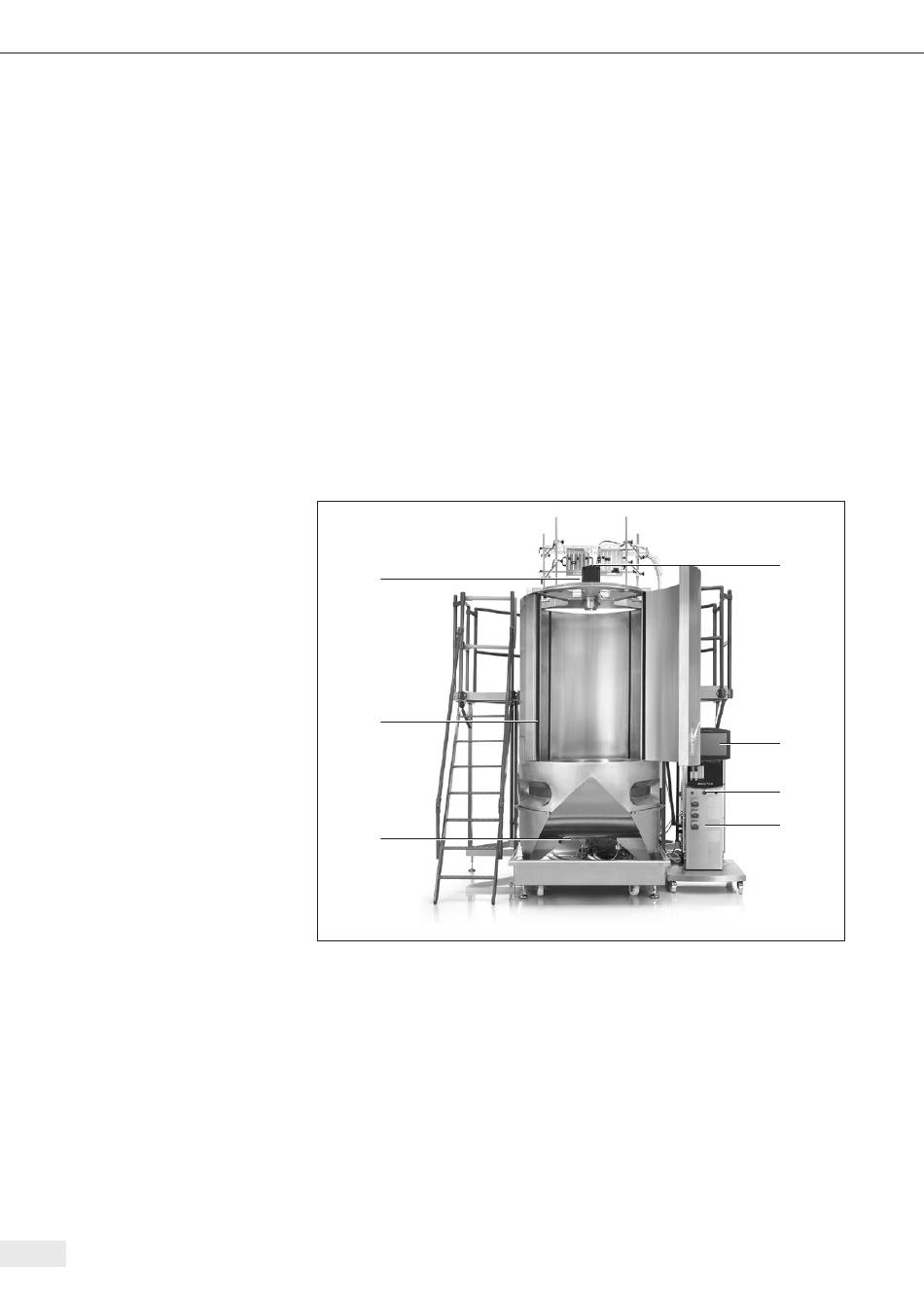

Vue d'ensemble du BIOSTAT ®
(1) Écran de l'unité de commande avec système de commande DCU4 (Tower)
(2) Support de poche
(3) Flexsafe STR (dans le support de poche)
®
(4) Moteur
(5) Support de filtres
(6) Ceinture chauffante des filtres (non représentée)
(7) Soupape de sécurité et transducteur de pression (non représentés)
(8) Orifice de purge (orifice de purge inférieur, dans le bas du support de poche)
(9) Unité de commande
(10) Interrupteur marche | arrêt | dispositif de déconnexion du secteur
® STR » . L'aération est régulée à l'aide
® STR 2000 . Le moteur et l'arbre d'entraînement de la
STR 2000
®
STR 2000, double enveloppe (DW) :
, de N et de CO
2 2 2
5 | 6
1
10
9
