7.5
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
Câble de sonde : longueur max. 40 m ; section de fils min.
0,75 mm² ; diamètre extérieur du câble 4 à 8 mm.
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si
ces sondes sont comprises dans les fournitures de la pompe à
chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.

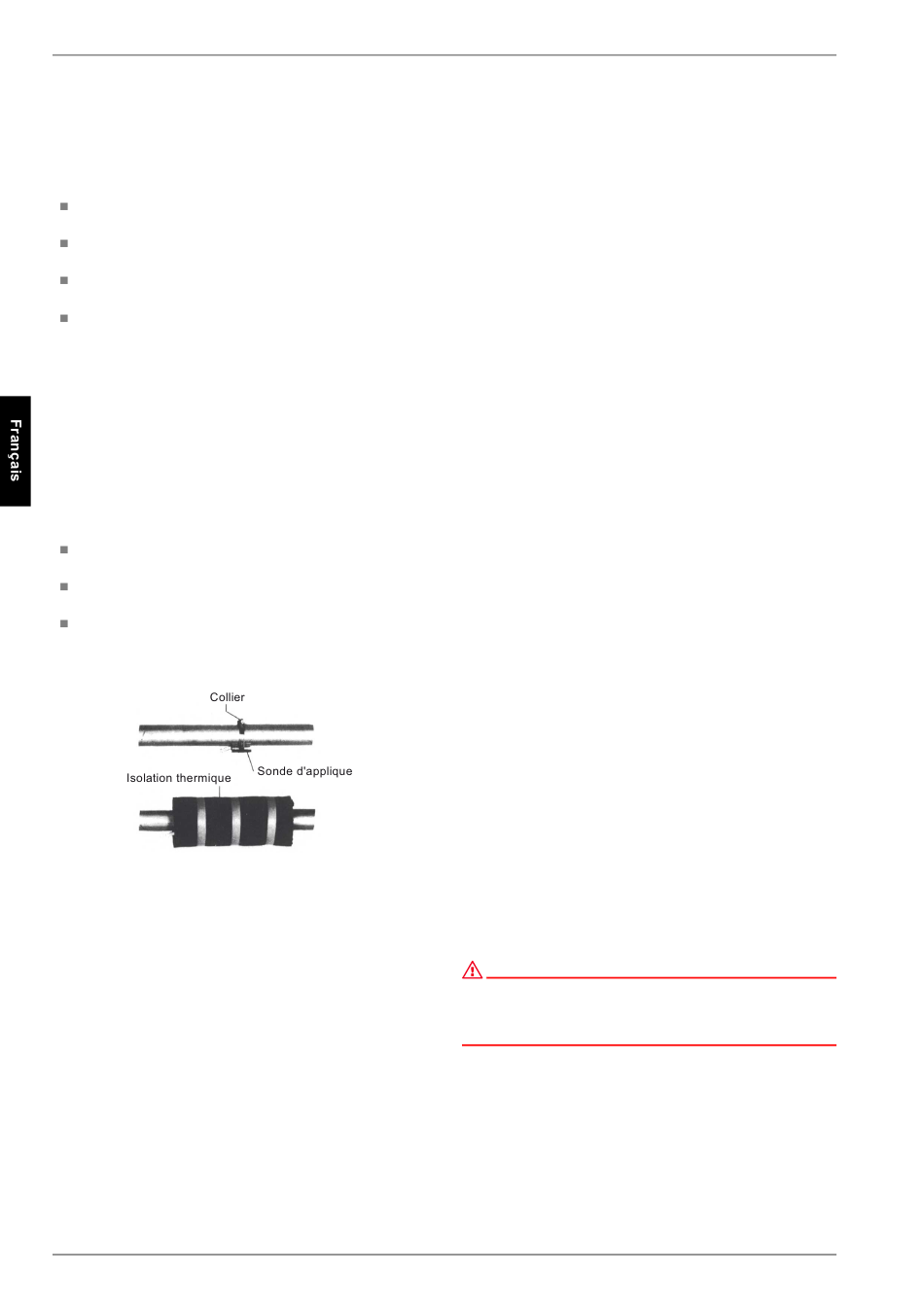

Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture, éli-
miner la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée
7.4.4 Circuit de distribution d'eau chaude
sanitaire
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le sys-
tème de distribution de chauffage, le ballon tampon et éventuel-
lement le ballon d'eau chaude sanitaire. Un système compact est
utilisé à la place de nombreux composants individuels, ce qui
simplifie l'installation. Vous trouverez des informations supplé-
mentaires dans les instructions de montage respectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de la
pâte thermoconductrice.
FR-8
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle, pour pou-
voir être traversée par le fluide des pompes du circuit de chauf-
fage des circuits générateur et consommateur.
7.5 Branchements électriques
7.5.1 Généralités
Lors de la mise en service, il est impératif de respecter les
dispositions de sécurité nationales ainsi que les dispositions de
sécurité VDE afférentes, notamment la norme VDE 0100, les
conditions techniques de raccordement des sociétés d'électricité
et des exploitants de réseaux d'alimentation !
Pour garantir la fonction de protection antigel de la pompe à
chaleur, le gestionnaire de pompe à chaleur ne doit pas être hors
tension et la pompe à chaleur doit toujours être traversée par un
fluide.
Les contacts des relais de sortie sont déparasités. C'est
pourquoi, en fonction de la résistance interne d'un appareil de
mesure et même dans le cas de contacts non fermés, une
tension bien inférieure à la tension secteur est mesurée.
Une faible tension est appliquée aux bornes N1-J1 à N1-J11 ;
N1-J19 ; N1-J20 ; N1-J24 du régulateur ainsi qu'au bornier X3.
Une tension secteur appliquée à ces bornes par suite d'une
erreur de câblage détruit le gestionnaire de pompe à chaleur.
7.5.2 Branchements électriques
1)
La ligne d'alimentation à 4 fils de la partie puissance de la
pompe à chaleur est amenée du compteur de courant de la
PAC via le contacteur de blocage de la société d'électricité
(si existant) à la pompe à chaleur (tension de charge voir
instructions de la pompe à chaleur). L'alimentation en puis-
sance peut, départ usine, s'effectuer via une ligne com-
mune. La pompe à chaleur et le deuxième générateur de
chaleur peuvent en option être alimentés via une ligne sépa-
rée lorsque les ponts des bornes de charge sont retirés (voir
le schéma électrique en annexe).
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écarte-
ment d'ouverture de contact (p. ex. contacteur de blocage
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
Lors du raccordement, garantir la rotation à droite du champ
magnétique de l'alimentation de charge L1 ; L2 ; L3.
ATTENTION !
Lors du raccordement des lignes de charge, faire attention à la rotation à
droite du champ magnétique (la pompe à chaleur ne développe aucune
puissance si le champ magnétique est incorrect, elle devient très
bruyante et le compresseur peut être endommagé).
Pour des informations plus détaillées, voir les schémas élec-
triques en annexe.
