Montage
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Aspiration/évacuation d'air
Circuits départ et retour de l'installation de chauffage
Circuits aller et retour de l'installation de chauffage
Ecoulement des condensats
Alimentation électrique
Sonde de température
7.2 Prise d'air
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits d'air sont
montés.
Les conduits d'air en béton léger-fibre de verre, qui sont propo-
sés comme accessoires, sont résistants à l'humidité et ouverts à
la diffusion.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
Si un autre conduit d'air que celui disponible en accessoire est
utilisé, il faudra alors respecter les dimensions intérieures et ex-
térieures indiquées sur le croquis. De plus, il convient de veiller à
un découplage vibratoire et à une isolation de conduit appro-
priés.

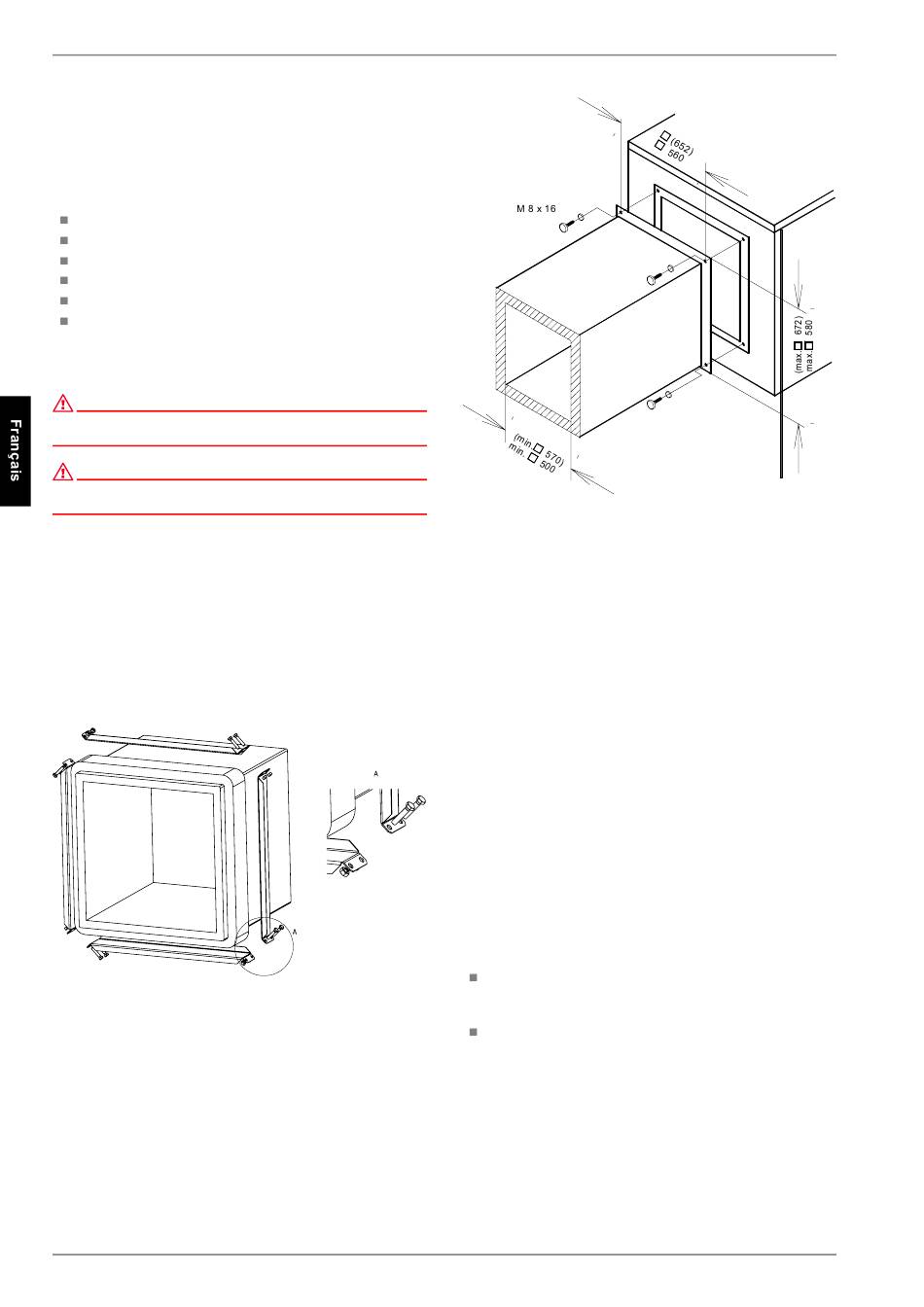

En cas d'utilisation de conduits d'air fixés par bride, une tubulure
de raccordement est fixée aux alésages filetés prévus à cet effet
du côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis
à tête hexagonale M8x16. Pour ce travail, il faut faire attention à
ce que les deux manchons du conduit d'air soient en contact
avec l'isolation et non avec la plaque métallique extérieure.
FR-6
Les valeurs entre parenthèses s'appliquent à LI 16TER+.
7.3 Raccordement chauffage et
eau chaude
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1". Les flexibles à raccorder sont
sortis de l'appareil par le bas. Pour raccorder la pompe à chaleur,
il faudra contre-bloquer au niveau des traversées à l'aide d'une
clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Une soupape différentielle
doit être montée par le client dans une dérivation du chauffage
derrière la pompe à chaleur pour des installations avec écoule-
ment d'eau de chauffage pouvant être bloquées par les vannes
à thermostat ou de radiateur. Ceci garantit un débit d'eau de
chauffage minimum via la pompe à chaleur et prévient les
dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
