6 – Remplacement des composants de la source de courant
Remplacement du faisceau de torche et du serre-câble
Numéro de kit
428176
Démontage du faisceau de torche et du serre-câble
Si seul le câble du faisceau de torche est remplacé et non l'ensemble de torche au complet, se reporter à Remplacement
du faisceau de torche à la page 199 pour connaître les détails sur la façon de retirer l'ancien faisceau de la torche.
1. Suivre les procédures suivantes :
a. Couper l'alimentation (OFF) (O) et débrancher le cordon d'alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Démontage du panneau avant à la page 104.

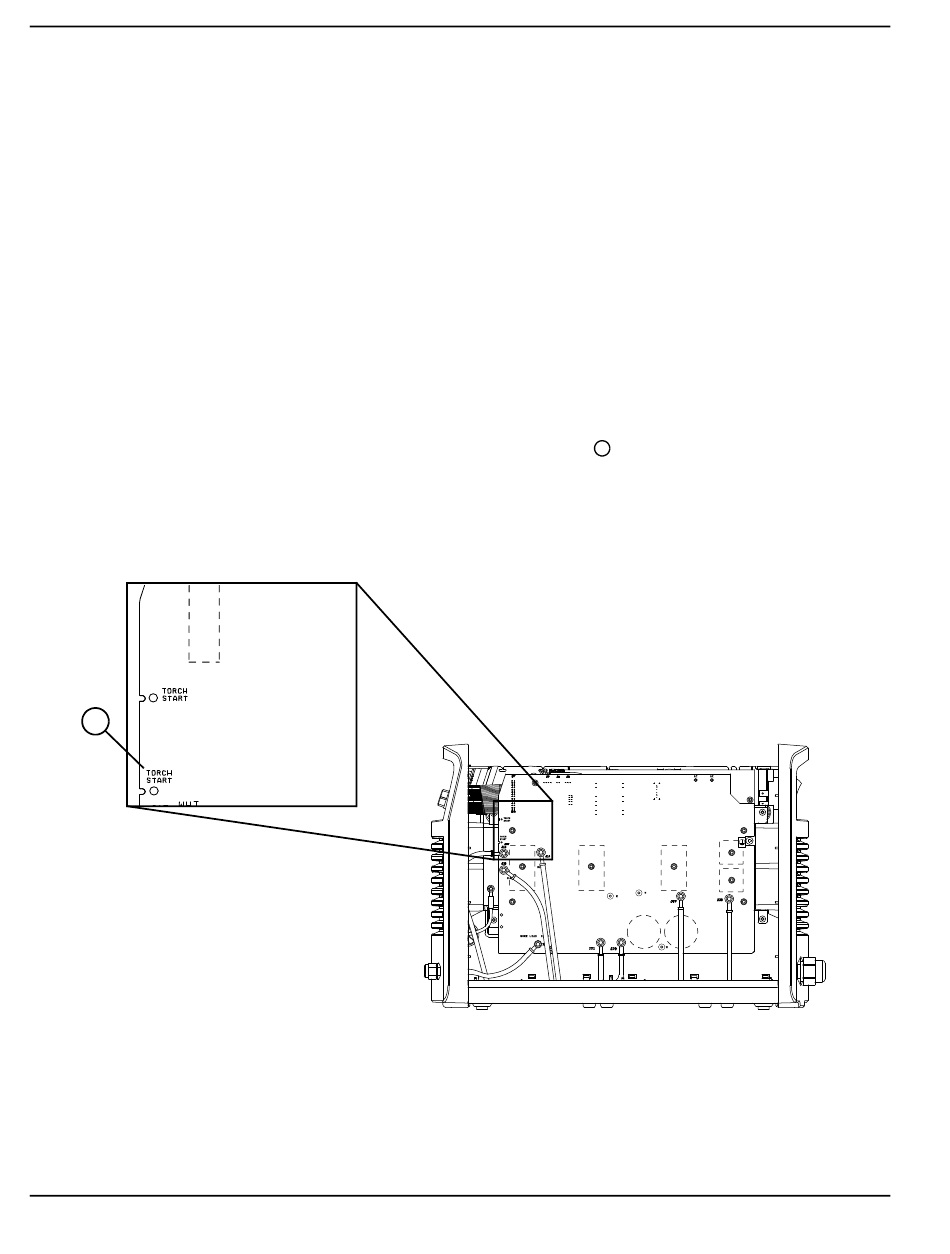

2. Repérer le connecteur à trois contacts du logement TORCH START (J12)
d'alimentation (sur le côté faisant face au dissipateur thermique), où les fils orange, bleu et violet du faisceau
de torche se rencontrent.
1
146
Description
Kit : Faisceau de torche Air T30 de 4,6 m avec serre-câble
1
Figure 60
TORCH
START
TORCH
START
BLK
BLK
WORK LEAD (BLK)
Powermax30 AIR Manuel de service 808852
situé sur le circuit imprimé
AC AC
w
R
B
