Remplacement du panneau arrière
Numéro de kit
428391
Retrait du panneau arrière
Suivre les étapes suivantes pour enlever complètement le panneau arrière afin de le remplacer. Si le panneau arrière doit
être retiré uniquement pour dégager la voie et assurer un accès plus facile à l'intérieur de la source de courant, consulter
Démontage du panneau arrière à la page 106 et Remise en place du panneau arrière à la page 108.
1. S'assurer que le numéro de série inscrit sur le
panneau arrière correspond à celui du nouveau
panneau. Contacter Hypertherm si les numéros
de série ne correspondent pas. Le numéro de série
se trouve sur la plaque signalétique.
2. Suivre les procédures suivantes :
a. Couper l'alimentation (OFF) (O) et débrancher
le cordon d'alimentation de la source
de courant.
b. Consulter Dépose du couvercle de la source de
courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.

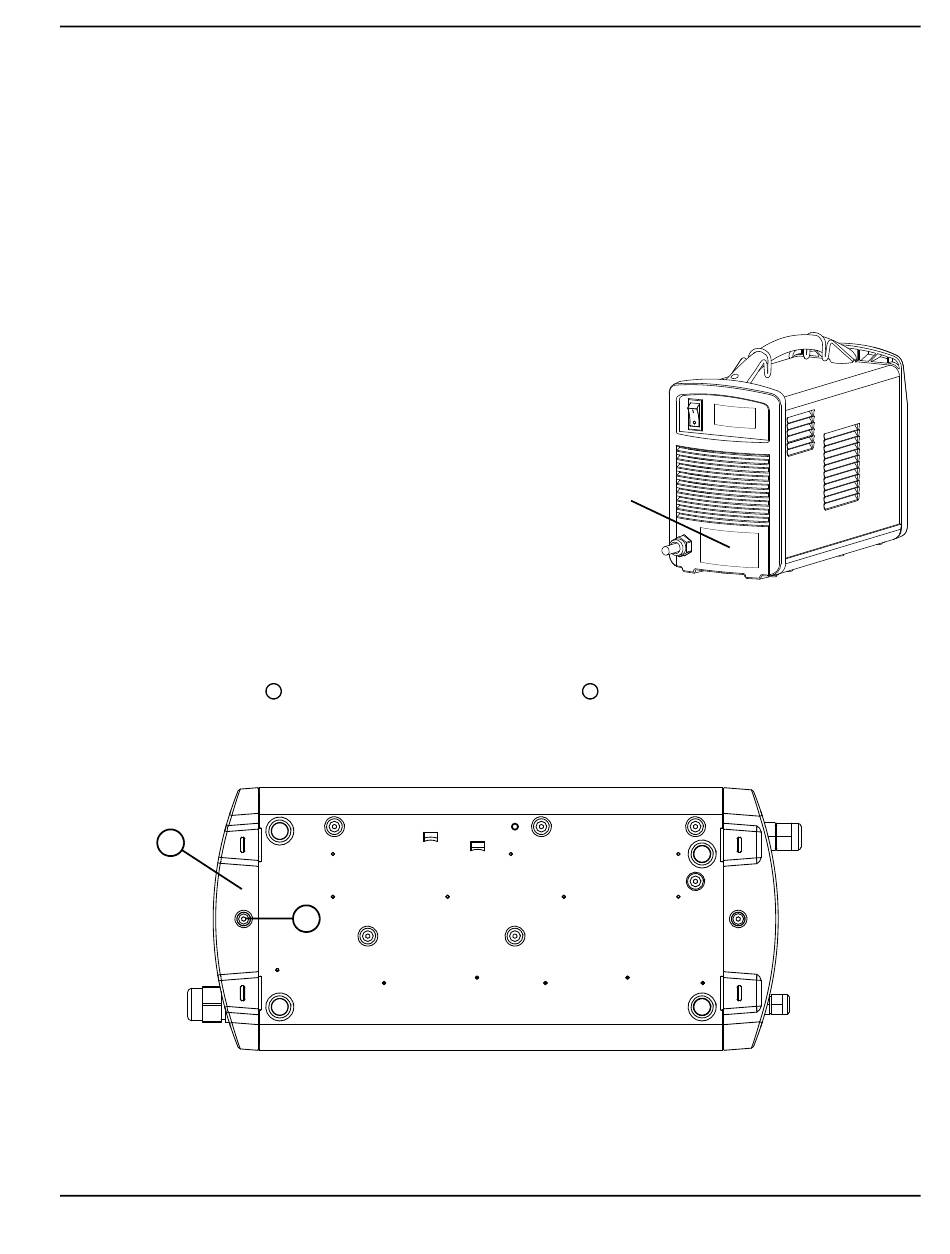

3. Coucher la source de courant sur le côté.
4. Retirer la vis de retenue
2
Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Description
Kit : Panneau arrière (avec plaque signalétique et étiquette de consommables)
de la partie inférieure du panneau arrière
1
1
Plaque signalétique
.
2
Figure 80
