6 – Remplacement des composants de la source de courant
Installation du circuit imprimé d'entrainement du compresseur
1. En prenant garde de ne pas rayer le dissipateur thermique, enlever tout résidu d'adhésif sur le dissipateur thermique
à l'aide d'un chiffon propre imbibé d'alcool isopropylique.

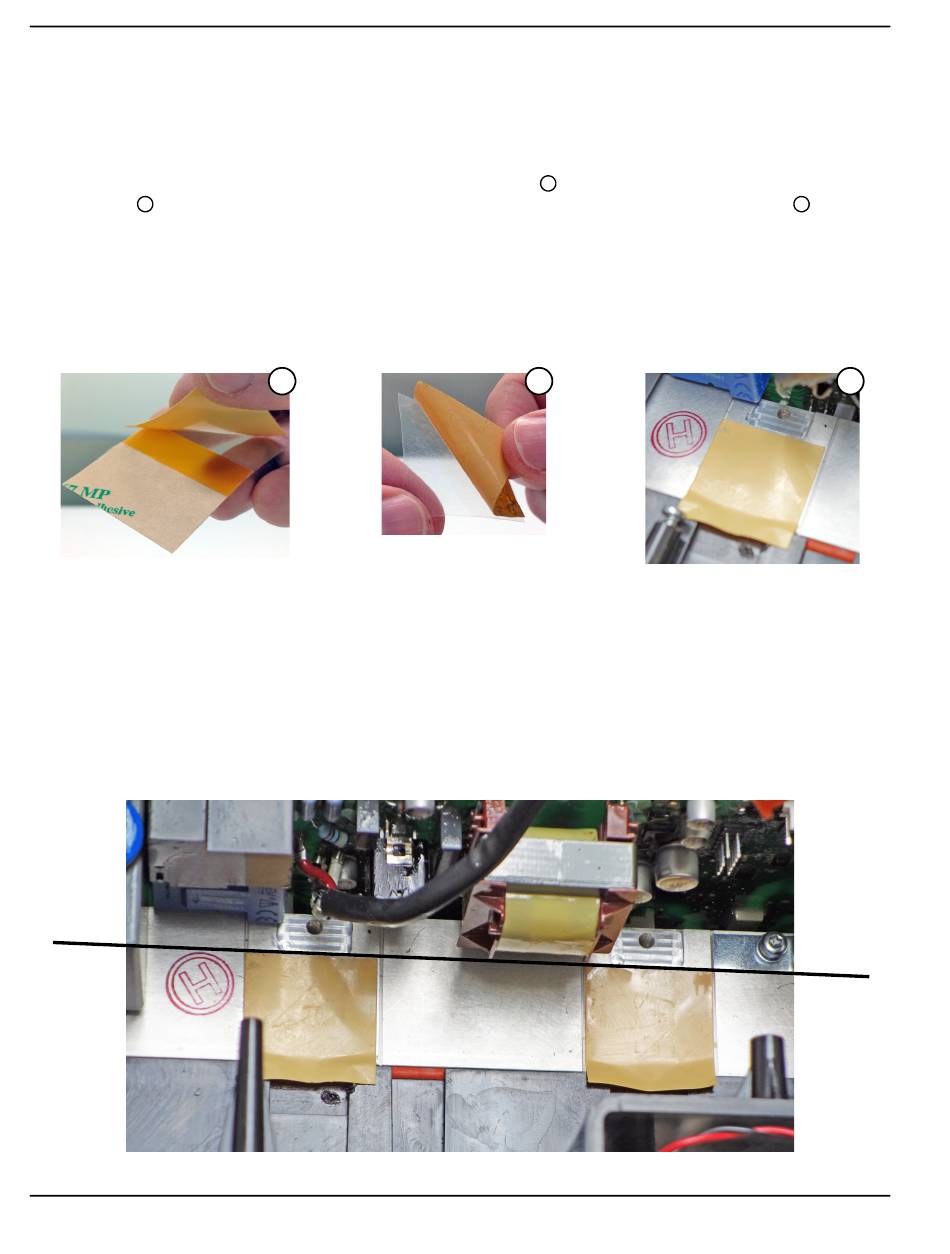

2. Retirer une bande thermique carrée de sa longue languette d'appui
thermique . Coller uniformément la bande thermique sur le dissipateur thermique où se situe la diode
2
que la bande corresponde avec les rainures du dissipateur thermique où la pince sera attachée.

En cas de pli ou de bulle d'air, retirer la bande thermique et en appliquer une nouvelle.
Le kit comprend des bandes supplémentaires.
3. Répéter l'étape précédente pour appliquer une bande thermique sur le dissipateur thermique où se situe
le transistor MOS.
4. S'assurer que les bandes thermiques sont alignées avec les rainures où les pinces sont attachées sur le dissipateur
thermique. Les bandes thermiques doivent atteindre, voire aller un peu au-delà de la ligne illustrée dans Figure 46.
126
Figure 45
1
Figure 46
. Retirer la protection transparente de la bande
1
2
Powermax30 AIR Manuel de service 808852
