9. Tirer délicatement le panneau pour l'éloigner de la source de courant.
8
Montage du panneau avant
1. Pousser le panneau avant dans le socle de la source de courant jusqu'à ce qu'il se mette en place.
2. Serrer la vis de retenue à un couple de 23,0 kg cm. Consulter la Figure 26 à la page 104.
3. Connecter à nouveau le câble plat du circuit imprimé de commande au circuit imprimé d'alimentation sur J7.
S'assurer que les loquets sont pliés pour maintenir la connexion en place.
4. Serrer les écrous du serre-câble qui se trouvent sur le faisceau de torche et le câble de retour.
5. Remettre en place le couvercle de la source de courant. Consulter Installation du couvercle de la source de courant
à la page 101.
Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant

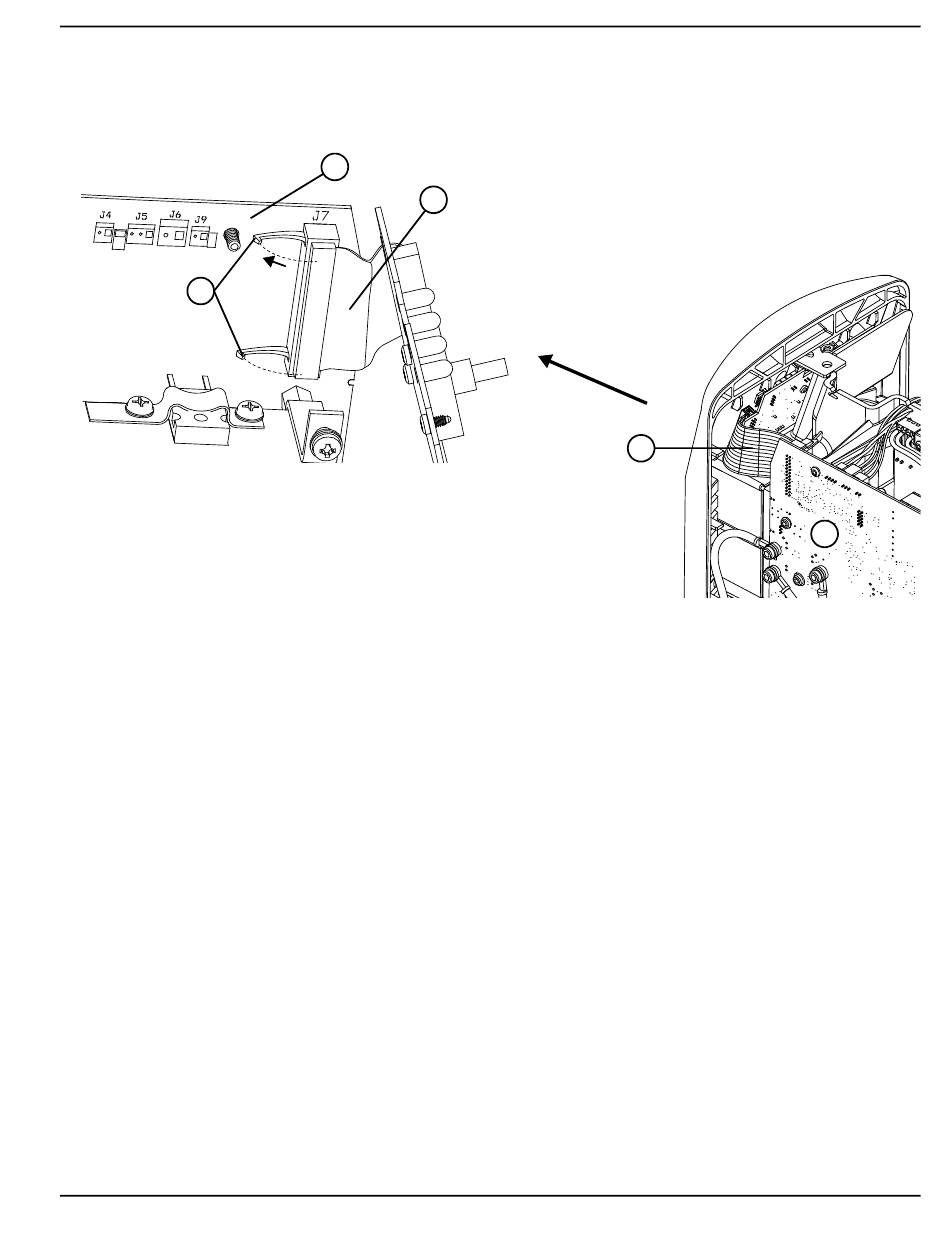

Figure 27
7
6
6
7
105
