Endress+Hauser Turbimax CUS51D Information Technique page 2

Principe de mesure
2
Principe de fonctionnement et construction du système
Mesure de turbidité
Pour la mesure de la turbidité, un faisceau lumineux est émis à travers le produit et dévié de sa direction
d'origine par des particules optiquement plus denses, par ex. des particules solides. Ce processus est aussi
appelé diffusion.
3
2
1
4

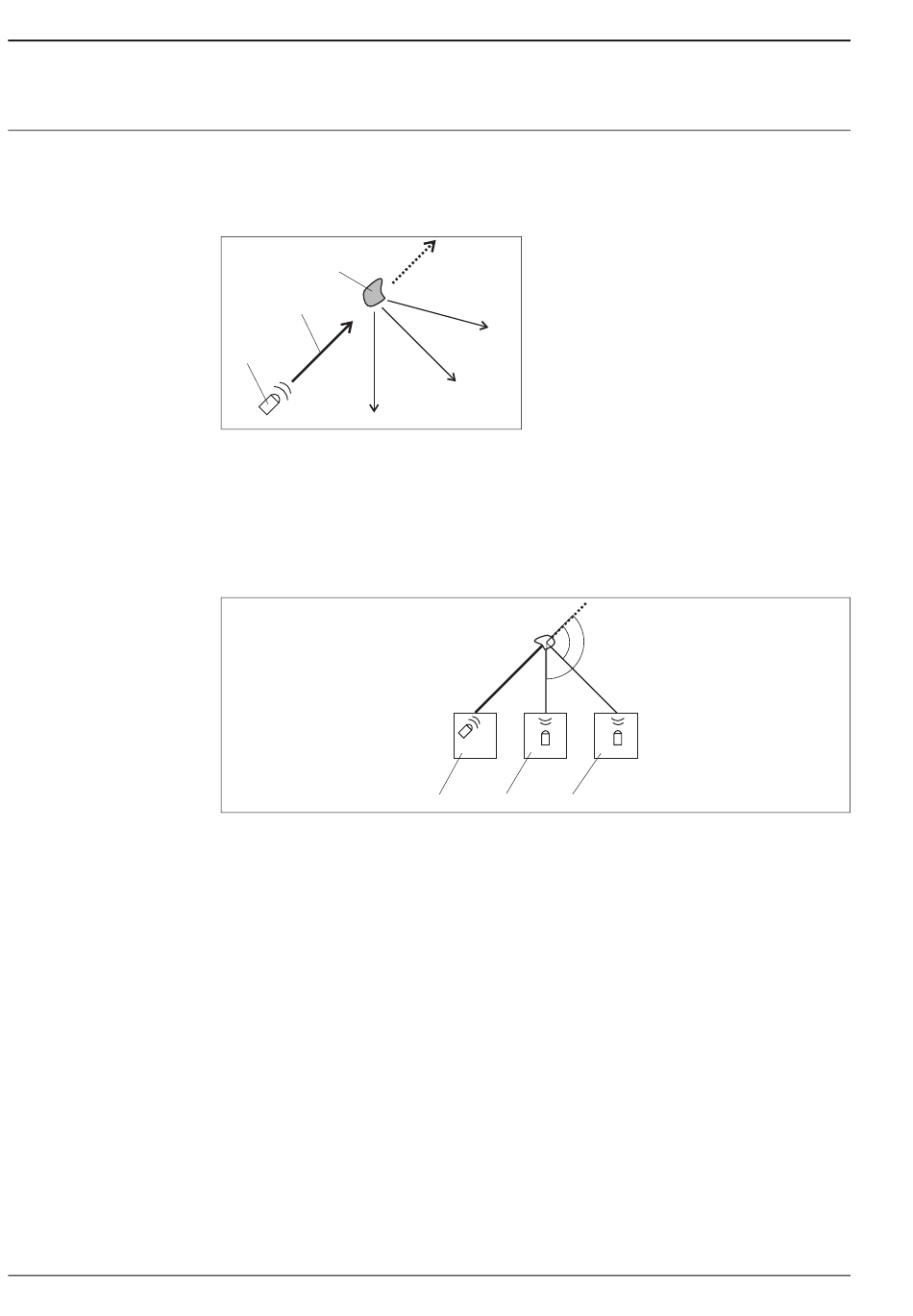

Déflexion de la lumière
Lors de l'impact avec une particule, la lumière est diffusée dans différentes directions avec différents angles.
Deux angles présentent un intérêt dans ce cas :
• La lumière diffusée dans la direction de 90° n'est que très faiblement influencée par la taille des particules.
• La lumière diffusée dans la direction de 135° donne également des informations même à une densité élevée
de particules.
Mode de fonctionnement de principe du capteur de turbidité
1 Source lumineuse
2 Récepteur optique 135°
3 Récepteur optique 90°
1 Source lumineuse
2 Faisceau lumineux
3 Particule
4 Lumière diffusée
4
4
a0013159
135°
1 2 3
Turbimax CUS51D
90°
Endress+Hauser
a0012986
