Mise en service
Soudage à l'électrode enrobée
6.9.1
Raccord pince porte-électrodes et câble de masse
Pos. Symbole Description
1
2
3
•
Branchez la fiche du câble du porte-électrode dans la prise de raccordement, insérer le courant de
soudage « + » ou « - » puis verrouillez en tournant vers la droite.
•
Branchez la fiche du câble de masse dans la prise de raccordement, branchez le courant de soudage
« + » ou « -» puis verrouillez en tournant vers la droite.
La polarité dépend des indications du fabricant de l'électrode figurant sur l'emballage de
l´électrode.
70
0
Raccord G¼, courant de soudage « – »
Raccord de gaz protecteur (avec cache d'isolation jaune) pour torche de soudage TIG
Prise de raccordement, courant de soudage « - »
Raccordement du porte-électrodes
Prise de raccordement, courant de soudage « + »
Raccord câble de masse

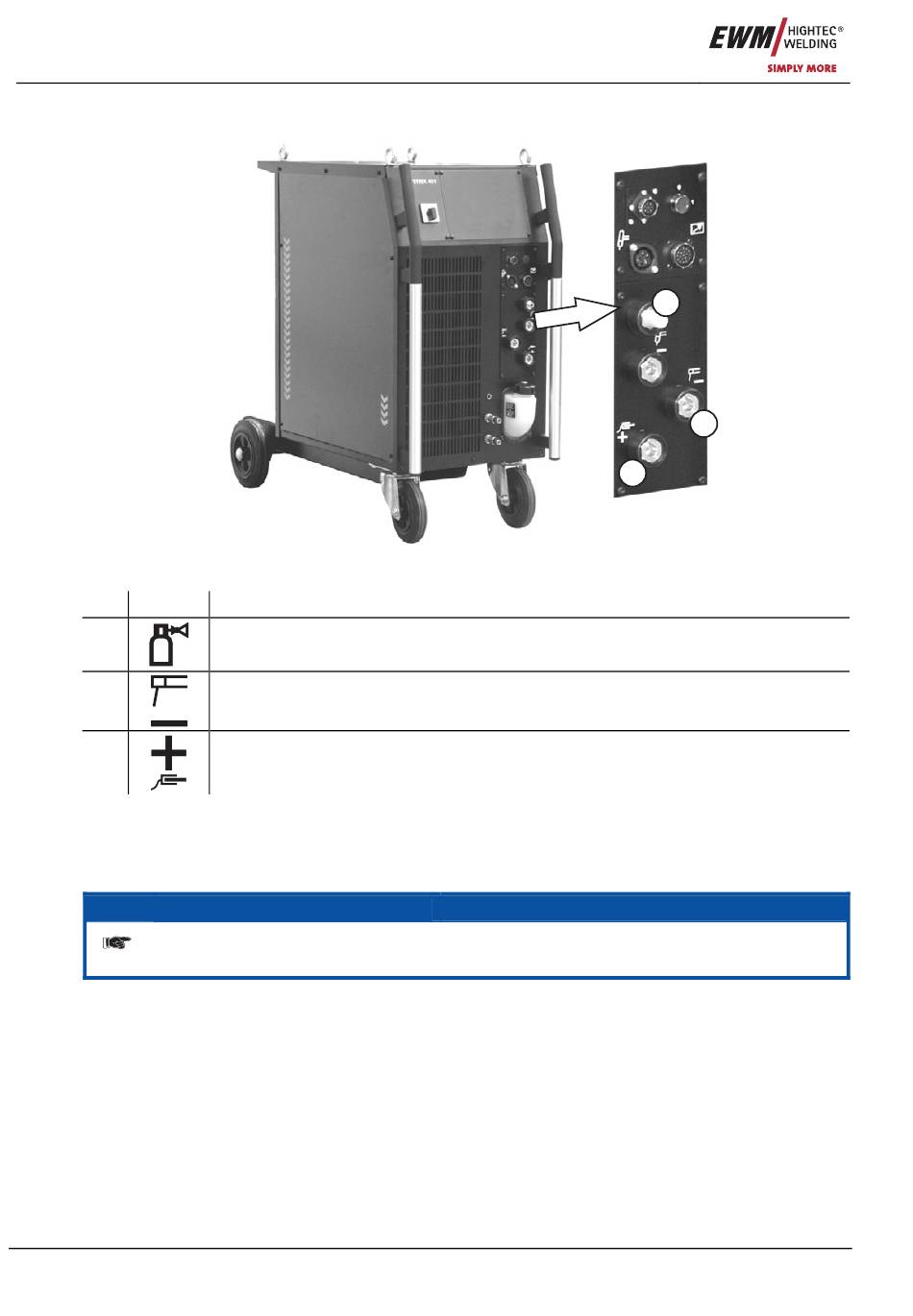

Illustration 6-6
CONSIGNE
1
2
3
