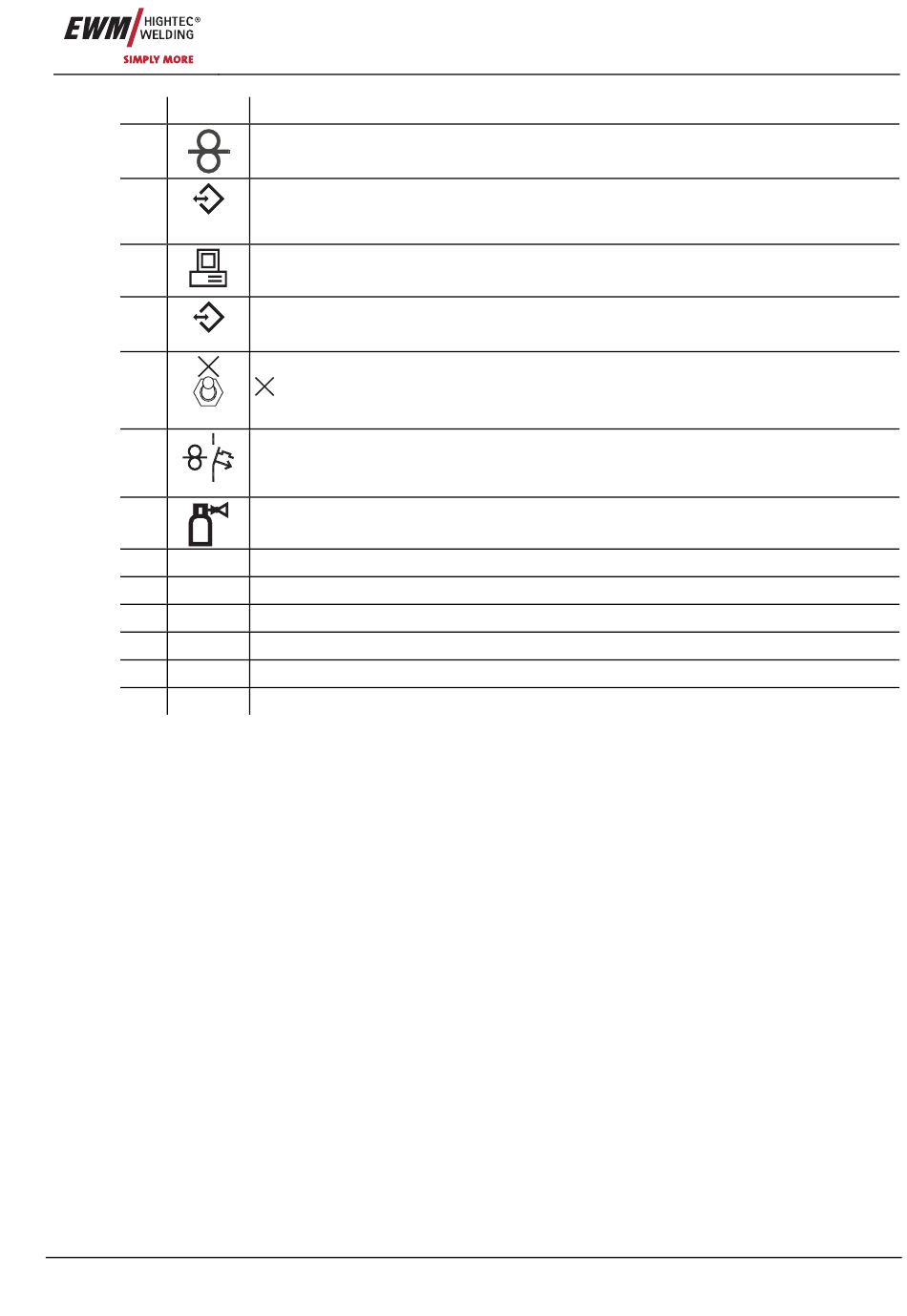

Pos. Symbole Description
1
2
digital
3
COM
4
analog
5
HF
HF
6
42V/4A
7
8
9
10
11
12
13
Réf. :099-000089-EWM02
0
Prise de raccordement 7 broches (numérique)
Raccordement dévidoir
Prise de raccordement 7 broches (numérique)
Pour le raccordement de composants accessoires numériques (interface de
documentation, interface robot ou commande à distance, etc.).
Interface PC, série (prise de raccordement D-SUB 9 broches)
Interface d'automatisation 19 broches (analogique)
(voir chapitre Description du fonctionnement)
Commutateur de modes d'amorçage
HF
=
Liftarc (amorçage par contact)
=
amorçage HF
HF
Bouton, Disjoncteur automatique
Protection de l'alimentation du moteur du dévidoir
(rétablir le fusible déclenché par une pression du bouton)
Raccord G¼
Raccord de gaz protecteur du détendeur
Chaîne de sécurité
Câble de raccordement au réseau
Ouverture de sortie air de refroidissement
Support de bouteilles
Galets de roulement, roues orientables
Galets de roulement, roues fixes
Description des postes
