Tracteurs sans système ISOBUS
2
B290
EQ003-252
ü La machine est à l'arrêt et sécurisée,
ü L'accessoire B290 « Montage ultérieur tracteur KRONE » est monté.

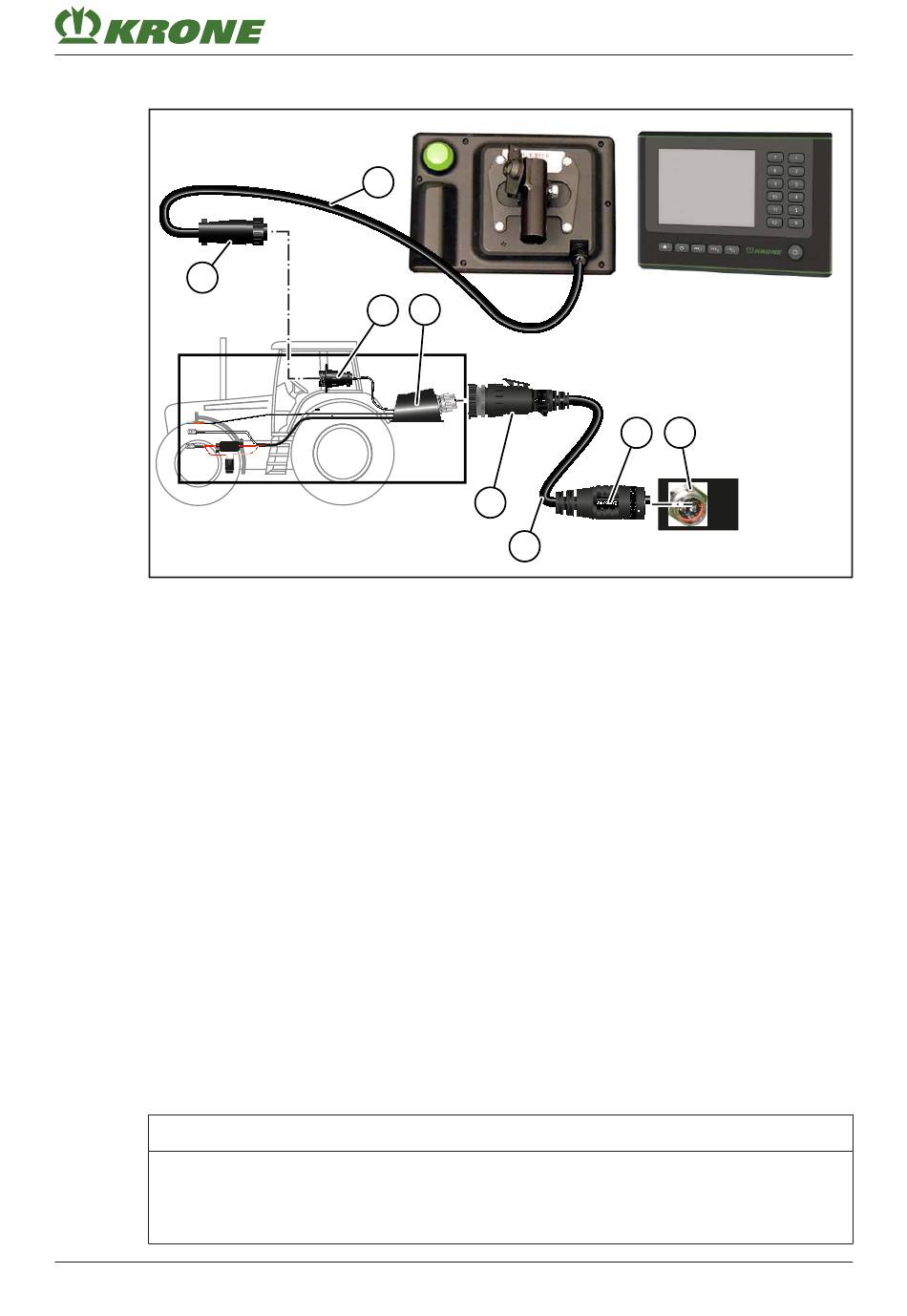

Raccordement du terminal au tracteur
„ Relier le connecteur à 9 pôles (2) du câble (1) à la prise à 9 pôles (3) (In-cab).
Raccordement du tracteur à la machine
Pour la version « TC1250 »
„ Relier le connecteur à 9 pôles (7) du câble (8) à la prise ISOBUS (6) du tracteur.
„ Relier le connecteur à 13 pôles (7) du câble de raccordement (6) à la prise (8) de la
machine.
Avec la version « TC 1250 Plus »
„ Relier le connecteur à 9 pôles (5) du câble (6) à la prise à 9 pôles ISOBUS (4) du tracteur.
„ Relier le connecteur à 11 pôles (7) du câble (6) à la prise à 11 pôles (8) de la machine.
7.16
Raccorder le terminal ISOBUS KRONE (CCI 800, CCI 1200)
AVIS
Court-circuit dû à des encrassements et à de l'humidité dans la connexion
Un court-circuit peut conduire à des dommages sur la machine.
„ S'assurer que les connecteurs et les prises sont propres et secs.
Swadro TC 1250
Notice d'utilisation originale 150001281_04_fr
Raccorder le terminal ISOBUS KRONE (CCI 800, CCI 1200)
1
3
4
5
6
voir
Page 28.
Mise en service
8
7
7
7.16
