TERMINAISONS VERTICALES AVEC SYSTÈME FLEXIBLE COLINÉAIRE DANS
UNE INSTALLATION AVEC CHEMINÉE EN MAÇONNERIE
IMPORTANT : Comme illustré, l'appareil peut seulement être ventilé par le haut, jamais par l'arrière.
L'APPAREIL NE DOIT PAS ÊTRE
RELIÉ À UN CONDUIT DE CHEMINÉE
DESTINÉE À L'ÉVACUATION D'UN
AUTRE APPAREIL À COMBUSTIBLE
SOLIDE
Cet appareil est conçu pour être relié à deux gaines
flexibles colinéaires de 3 po (76 mm) en aluminium
de la pleine longueur de la cheminée. Voir la section
« Configuration du système d'évacuation » pour
les hauteurs minimum et maximum à respecter.
Pièces requises :
Pièce no
Description
946-529
Chapeau pour évacuation verticale
colinéaire DV
948-305
Gaine flexible de 3 po (76 mm) - 35
pieds (10,67 m)
946-563
Kit pour passer d'un système coaxial
à un système colinéaire comprenant
:
1. Adaptateur pour conduit
colinéaire
2. Conduit extérieur
3. Adaptateur pour conduit intérieur
510-994
Adaptateur pour conduit rigide
Autres chapeaux d'évacuation approuvés
46dva-VC
Chapeau d'évacuation verticale
46dva-VCH Chapeau pour grand vent
46dva-GK
Adaptateur colinéaire de 3 po (76 mm)
avec solin
REMARQUE :
Voir les instructions concernant la configuration du
système d'évacuation, les terminaisons verticales,
le système flexible colinéaire dans des cheminées
en maçonnerie, détaillées dans le présent manuel.
22
| Foyer au gaz G600C-1

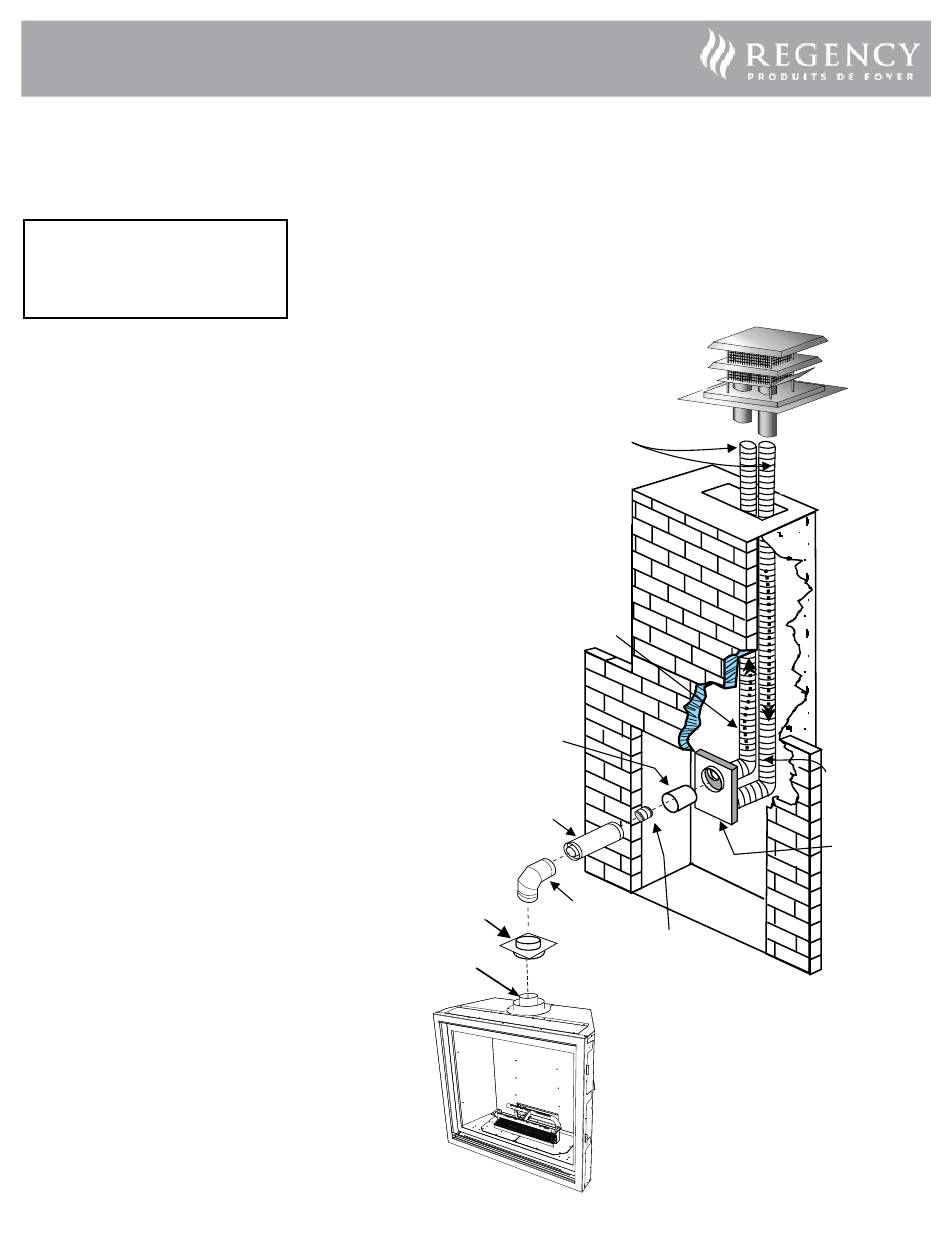

Les gaines flexibles, parce qu'elles épousent des formes variées, conviennent bien aux cheminées
de maçonnerie. Veiller cependant à les garder le plus droit possible et éviter de les plier si ce
n'est pas nécessaire.
Le conduit d'admission d'air doit être relié au collet d'admission d'air du chapeau d'évacuation.
#948-305 (35 ft)
Outer
Conduit extérieur
Pipe
compris dans le kit
with Kit#
N° 946-563
946-563
Longueur du
Pipe Length
conduit
Adaptateur pour conduit
Rigid Pipe Adapter
rigide N° 510-994
# 510-994
Évacuation sur le des-
sus seulement - ne
peut pas être ventilée
par l'arrière
Chapeau d'évacuation
Co-linear DV
verticale colinéaire
Vertical Termination
pour évacuation directe
Cap # 946-529
(DV) N° 946-529
Deux kits de
A maximum
rallonges certifiés
of two certified
maximum
joiner kits
peuvent être
may be used
ajoutés à chaque
per length.
longueur. N°
948-305 (35 pi)
Conduit
Exhaust
d'évacuation
Flue
Coude de 90°
90 Degree
Elbow
Inner Pipe
Adaptateur pour
Adapter
conduit intérieur
with Kit#
compris dans le kit
946-563
N° 946-563
Gaines
flexibles
Flex Liner
Air Intake
Admission
d'air
Adaptateur pour
Co-Linear
gaine flexible
Flex
colinéaire compris
Adapter
dans le kit N°
with Kit#
946-563
946-563
