Installation

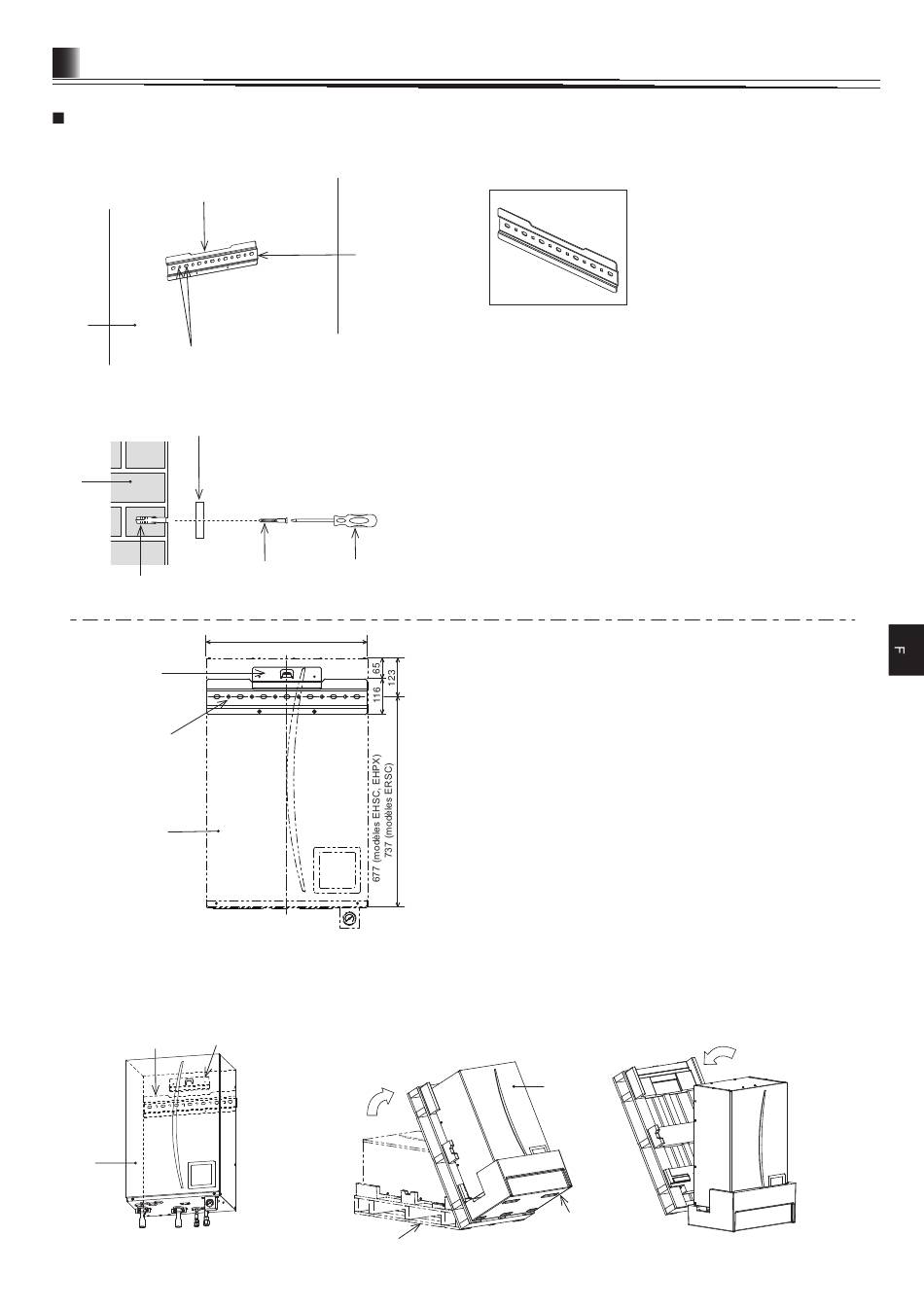

Procédure de montage
1. Installez la plaque arrière (accessoire inclus).
* Pour installer la plaque arrière, utilisez les vis fournies sur site et les chevilles de
fixation compatibles.
<Vue de face>
Encoche
Mur
Orifices de montage des vis
<Figure 4.1.4>
<Vue latérale>
Plaque arrière (horizontale)
Mur
Chevilles
<Figure 4.1.5>
<Unité vue de face>
Crochet
(à l'arrière du
carter)
Plaque arrière
Unité
2. Insérez le crochet à l'arrière de l'Ecodan hydrobox, derrière l'encoche de la plaque arrière.
*Pour soulever l'Ecodan hydrobox plus facilement, basculez tout d'abord l'unité vers l'avant en vous aidant du coussinet d'emballage inclus.
Remarque : Tenez le CORPS PRINCIPAL de l'Ecodan hydrobox quand vous manipulez ou installez ce dernier sur un mur.
Si vous tenez et portez l'unité par le manomètre, la tuyauterie ou la liaison frigorifique, vous risquez d'endommager les composants et de compromettre les
conditions de garantie de l'unité.
Crochet
Plaque arrière
Unité
<Figure 4.1.7>
Plaque arrière
Tournevis
Vis
530
Ligne centrale
<Figure 4.1.6>
<Étape 1>
Basculement de l'unité.
Base d'emballage en bois
<Accessoire>
Plaque arrière
● Veillez à positionner l'encoche en HAUT de la plaque arrière.
La plaque arrière est livrée avec des orifices de montage des vis ronds ou
ovales.
Pour éviter que l'unité tombe du mur, déterminez le nombre ou les
emplacements d'orifices adaptés, puis fixez la plaque arrière horizontalement
sur le mur à l'emplacement approprié.
● La figure 4.1.6 indique les positions relatives entre l'unité et la plaque arrière
sécurisée murale.
Reportez-vous à la <Figure 4.1.3> de la section Accès pour l'entretien pour
installer la plaque arrière.
<Étape 2>
Unité
Coussinet d'emballage
<Figure 4.1.8>
Retrait de la base
d'emballage en bois.
2
