Appareil de régulation Logamatic 2107 – Eléments de commande
3
Appareil de régulation Logamatic 2107 – Eléments de commande
Sous réserve de modifications techniques !
Instructions de service Appareil de régulation Logamatic 2107, Logamatic 2107 M • Edition 09/2002
Vous effectuez vous-même le réglage de l'appareil de régulation
Logamatic 2107. Des éléments de réglage placés de manière lisible
et claire facilitent l'utilisation de l'appareil.
Eléments de commande des appareils de régulation
Logamatic 2107 et 2107 M
10
T
U
A
T
U
A
1
2
Fig. 1

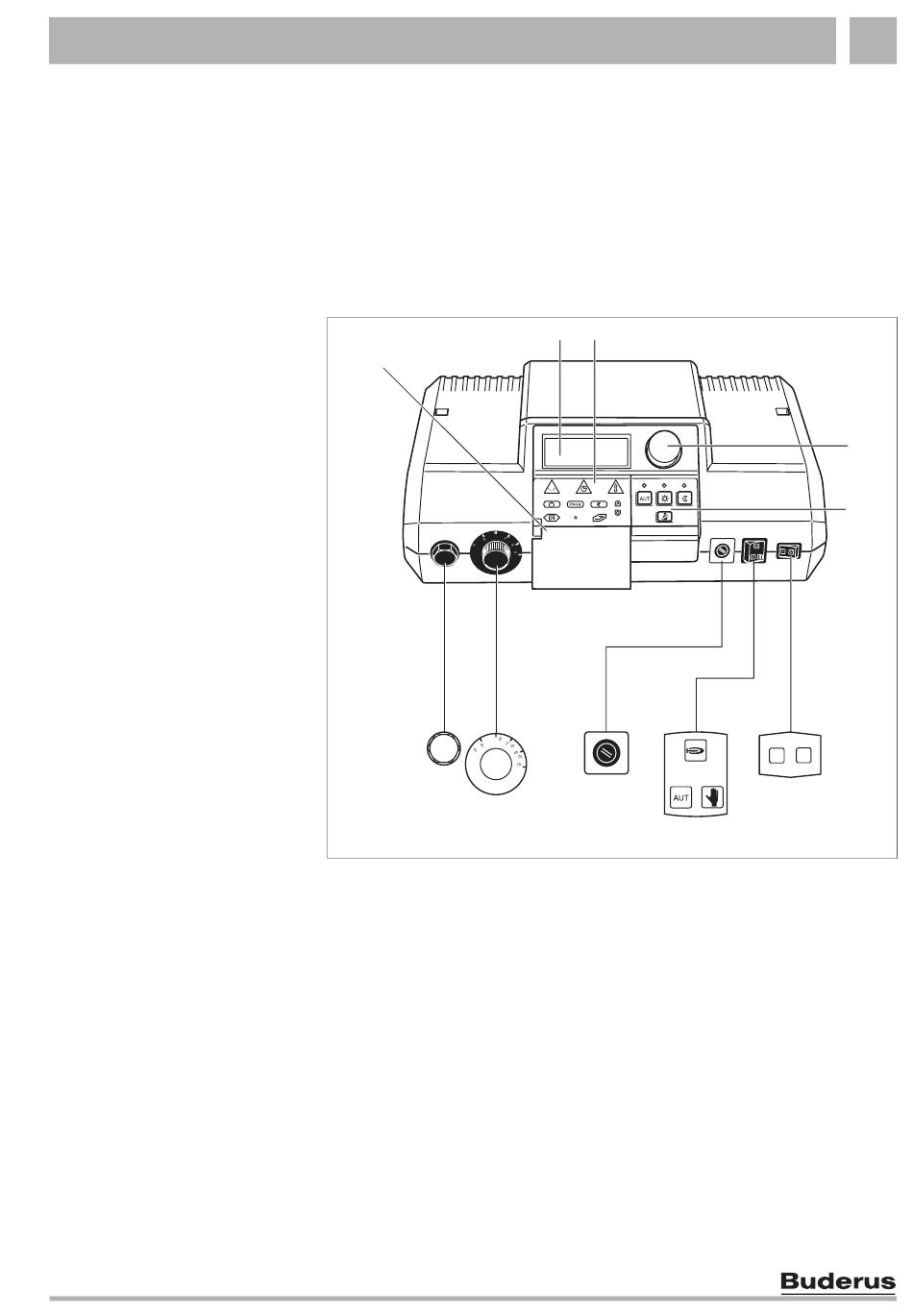

Eléments de commande des appareils de régulation Logamatic 2107 et
Logamatic 2107 M
Pos. 1 : Thermostat limiteur de sécurité
Pos. 2 : Thermostat de réglage de l'eau de chaudière
Pos. 3 : Fusible (10 ampères)
Pos. 4 : Interrupteur du mode automatique/mode manuel pour le chauffage et l'eau
chaude sanitaire.
Pos. 5 : Interrupteur marche / arrêt
Pos. 6 : Touches des fonctions de base
Pos. 7 : Bouton rotatif de sélection
Pos. 8 : Touches des fonctions supplémentaires
Pos. 9 : Ecran
Pos. 10 :Clapet
