ACCES AU CONDUIT DISPONIBLE POUR LE BOÎTIER ELECTRIQUE
Le plateau d'accessoires est pourvu de plusieurs trous de passage de 1-1/2 po (env. 3,8 cm) ainsi que d'orifices pré-perforés de 3/4 po (1,9 cm) et
1 po (2,54 cm) pour les connecteurs de conduit.
CÂBLAGE DE L'INTERRUPTEUR MARCHE/ARRÊT
REMARQUE : Avant d'installer le câblage d'alimentation, se reporter aux spécifications de câblage de la page 8 pour le calibre correct des fils.
Fixer toutes les connexions d'alimentation électrique dans le boîtier de commande pour coupure d'alimentation électrique. Se reporter au diagramme
de câblage électrique des pages 30 et 32.
MONOPHASÉ
Tous les dispositifs de fermeture monophasés 115 V/208/230 V
auront ce qui suit :
• L1 BLANC
• L2 NOIR
• TERRE, VERT
TRIPHASÉ
Tous les dispositifs de fermeture triphasés auront ce qui suit :
• L1 NOIR
• L2 NOIR
• L3 NOIR
• TERRE, VERT
REMARQUE IMPORTANTE : Ce dispositif est expédié de l'usine monté à droite, la mise en phase de cette unité DOIT être effectuée correctement. Sur
les dispositifs de fermeture triphasés, les connexions d'alimentation doivent être correctement mises en phase. Si la mise en phase est incorrecte, le
dispositif de fermeture de porte fonctionnera en mode inversé. Pour corriger cette situation, couper l'alimentation au panneau d'alimentation principale
et aux interrupteurs de déconnexion électrique du dispositif de fermeture. Puis inverser deux des trois fils d'alimentation.
DÉCONNEXION MANUELLE
REMARQUE : Quand la commande est en charge, il peut être nécessaire
de faire tomber la tension de la chaîne d'entraînement avant de
désengager le système.
MODÈLE SL575
DÉSENCLENCHEMENT :
RÉENCLENCHEMENT :
Tirer la chaîne de déconnexion et
l'introduire dans la fente prévue à cet
effet. La porte peut désormais être
opérée manuellement.
Dégager la chaîne de la fente. (Une
certaine rotation du pignon
d'entraînement du dispositif de
fermeture peut être nécessaire pour
enclencher.)

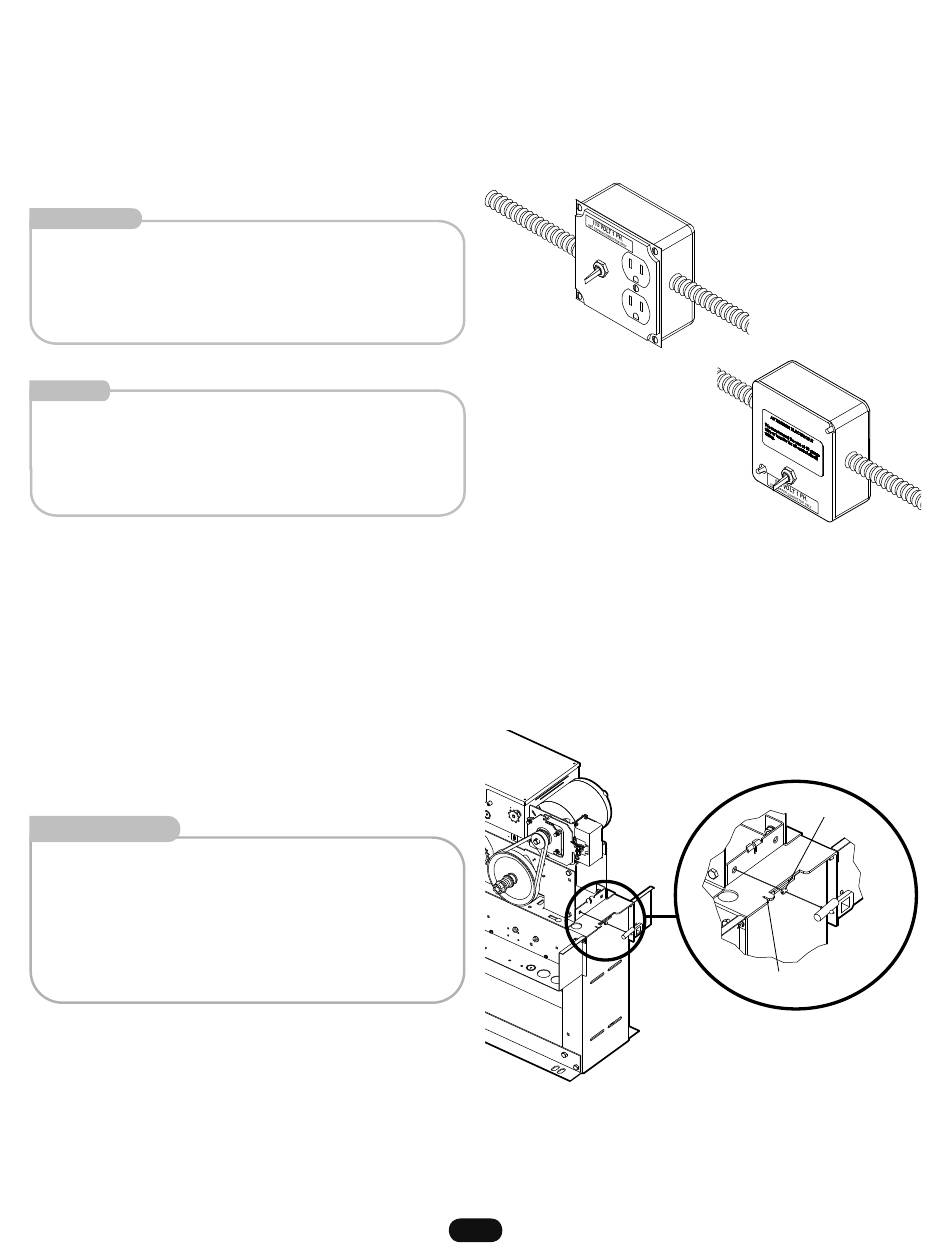

115 V MONOPHASÉ ENSEMBLE DE
COMMUTATEUR D'ALIMENTATION
A
12
208 V/230 V MONOPHASÉ ET TRIPHASÉ
ENSEMBLE DE COMMUTATEUR
D'ALIMENTATION
Butée de
câble
Fente de la butée
de câble
