ASSEMBLAGE
AVERTISSEMENT :
Dans certaines conditions, la bride de serrage
de pièce peut perturber le fonctionnement de la
protection de lame. Toujours s'assurer du libre
fonctionnement de la protection de lame avant de
commencer la coupe, afin de réduire le risque de
blessure grave.

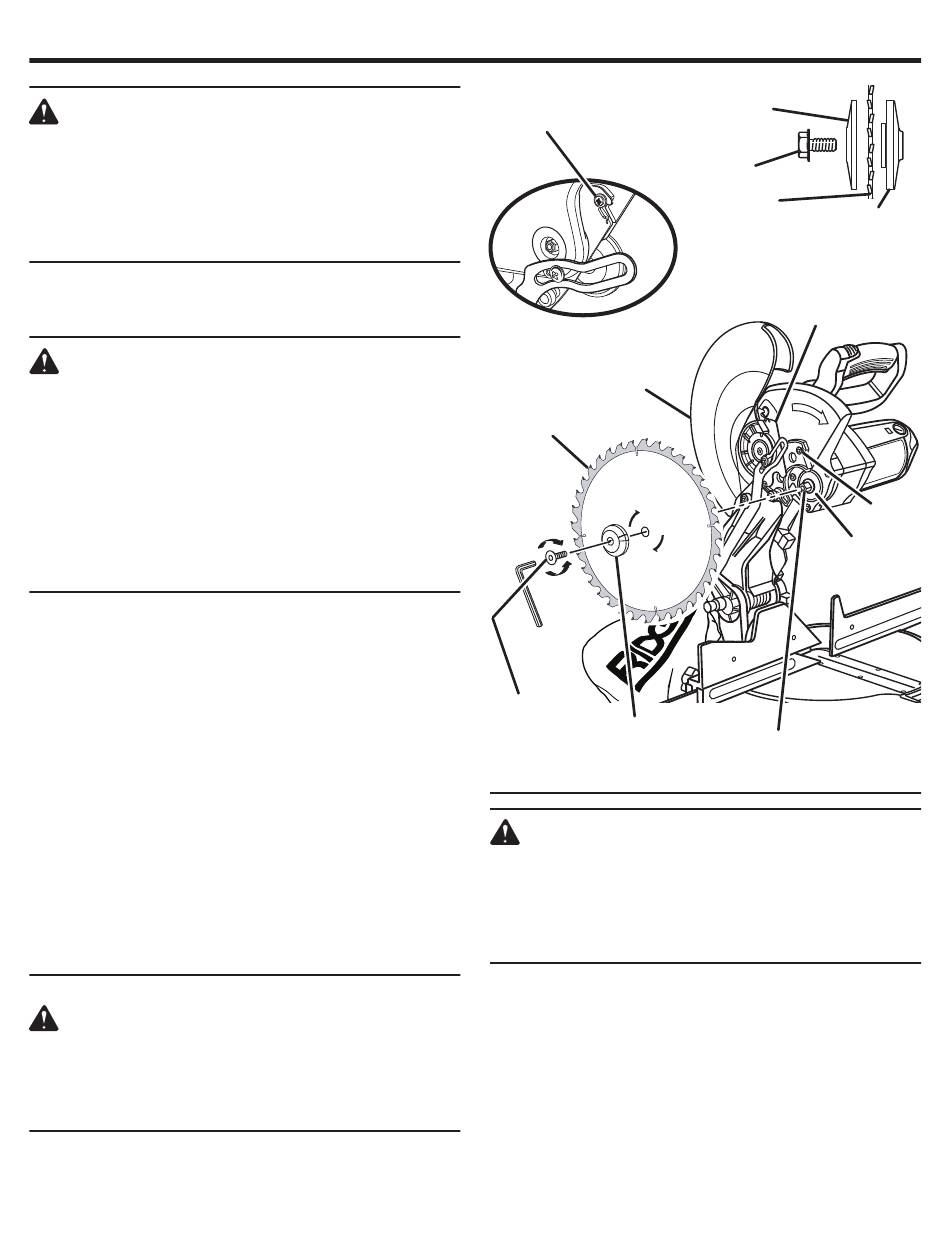

INSTALLATION DE LA LAME

Voir la figure 14.
AVERTISSEMENT :
La taille maximum de lame pouvant être utilisée
sur cette scie est de 1 po. Ne jamais utiliser une
lame trop épaisse pour permettre à la rondelle
extérieure de la lame de s'engager sur les méplats
de la broche. Des lames de trop grand diamètre
toucheraient les protections de lame et des lames
trop épaisses empêcheraient le boulon de lame de
maintenir la lame sur la broche. Ces deux situations
peuvent causer un accident et des blessures
graves.
 Débrancher la scie.
 Relever le bras de la scie.
 Faire tourner la protection inférieure vers le haut et
desserrer la vis. Faire tourner le couvercle de boulon de
lame vers le haut et vers l'arrière pour exposer le boulon
à six pans.
 Appuyer sur l'axe de verrouillage de la broche et tourner le
boulon de lame jusqu'à ce que la broche se verrouille.
 À l'aide de la clé fournie, desserrer et retirer le boulon de
lame.
NOTE : Le boulon de lame est fileté à gauche. Il doit donc
être tourné dans le sens des aiguilles d'une montre pour
être desserré.
 Retirer la rondelle de lame extérieure (ou le guide laser).
Ne pas retirer la rondelle intérieure de la lame.
 Appliquer une goutte d'huile sur la surface de contact
des rondelles intérieure (ou guide laser) et extérieure.
AVERTISSEMENT :
Si la rondelle intérieure de la lame a été retirée, la
remettre en place avant d'installer la lame sur la
broche. L'absence de cette pièce pourrait causer
un accident, car la lame ne serait pas correctement
serrée.
 Engager la lame dans la garde inférieure et sur la broche.
Les dents doivent être orientées vers le bas à l'avant de
la lame, comme le montre la figure 17.
ViS
Protection
de lame
inFérieure
lame
Pour
deSSerrer
Pour
Serrer
boulon
de lame
guide laSer ou
rondelle de
lame extérieure
ATTENTION :
Toujours installer la lame avec les dents et la flèche
imprimée sur son côté, orientées vers le bas à
l'avant de la scie. Le sens de rotation de la lame
est également représenté par une flèche estampée
sur la protection supérieure.
 Remettre en place la rondelle de lame extérieure (ou le
guide laser). Les deux méplats en « D » des rondelles de
lame s'alignent sur les méplats de la broche.
 Appuyer sur le bouton de verrouillage de la broche et
réinstaller le boulon de lame.
NOTE : Le boulon de lame st fileté à gauche. Il doit
donc être tourné dans le sens inverse des aiguilles d'une
montre pour être serré.
 Serrer fermement le boulon de lame.
 Remettre la protection de lame inférieure et le couvercle
du boulon en place.
 Bien resserrer la vis.
17
guide laSer ou
rondelle de
lame extérieure
boulon
de lame
lame
rondelle de lame
intérieure
couVercle du
boulon de lame
rondelle
intérieure
méPlat de la
brocHe
ViS
de lame
Fig. 14
