Paramètres machine et paramètres de cames
9.9 Exemple : Exécuter un référencement de codeur absolu

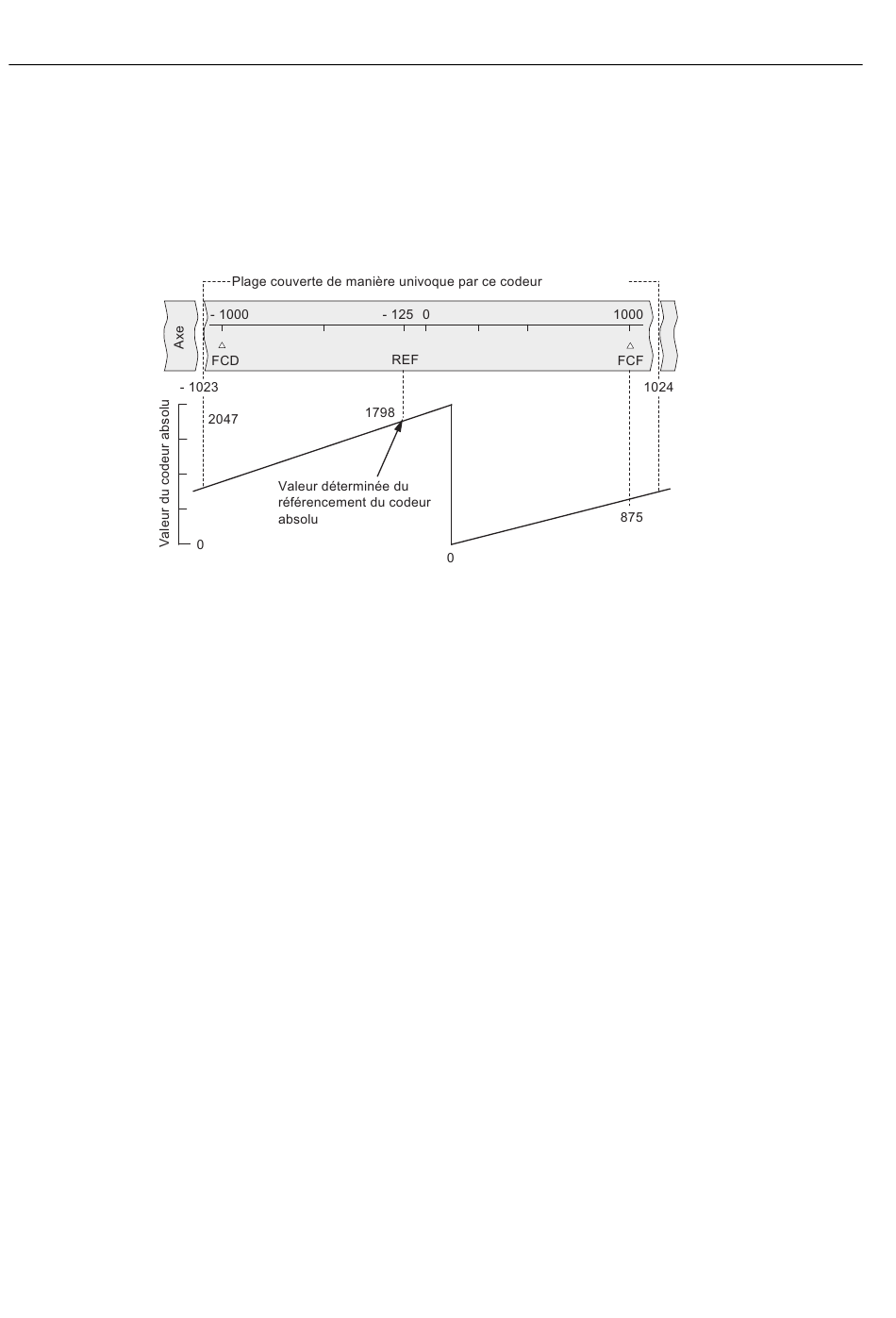

Résultat après la définition du point de référence
Au terme de la définition du point de référence, la relation entre le codeur et le système de
coordonnées est la suivante :
La valeur du codeur déterminée par le référencement du codeur absolu (1798) est affectée à
la coordonnée du point de référence sur l'axe (-125).
Le codeur délivre 2048 valeurs univoques. La plage de travail est définie par les fins de
course logiciels. Du fait de la résolution choisie de 1 mm par impulsion, le codeur est
toutefois en mesure de couvrir une plage de travail plus étendue que celle prévue par les
fins de course logiciels.
Pour la résolution réglée, 2001 valeurs suffisent pour couvrir la plage de travail. Il reste donc,
dans notre exemple, 47 impulsions "en trop", qui se répartissent symétriquement de part et
d'autre de la plage de travail.
Autre solution : Référencement mécanique d'un codeur
Vous pouvez également établir une relation correcte entre le système de coordonnées et le
codeur en procédant comme suit :
1. Amenez l'axe dans une position reproductible, par ex. sur la position correspondant au fin
2. Inscrivez cette valeur de coordonnée en tant que coordonnée du point de référence dans
3. Lisez la valeur du codeur affichée pour cette position dans le masque de maintenance de
4. Reportez cette valeur comme référencement du codeur absolu dans les paramètres
Au terme du paramétrage, la valeur réelle affichée sera alors toujours correcte.
Au lieu d'effectuer les étapes 3. et 4. vous pouvez également remettre à zéro le codeur via
"Reset" (si existant) et reporter la valeur "0" en tant que référencement du codeur absolu
dans les paramètres machine.
90
de course logiciel Début.
les paramètres machine.
l'interface de paramétrage.
machine.
