Samoa 415000 Guide D'instructions Techniques Et Pièces De Rechange

GB

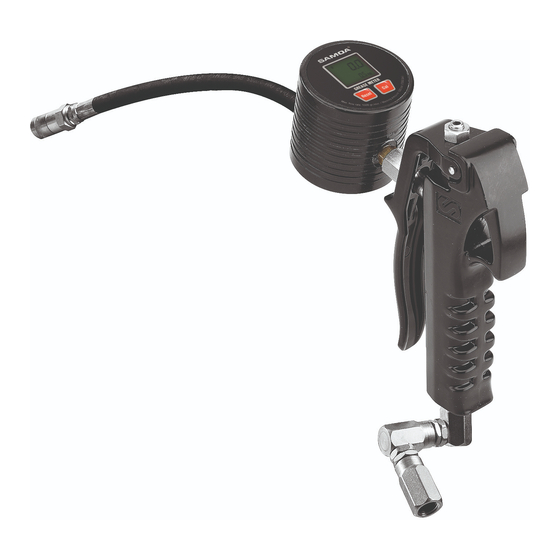

Oval gear grease meter for all types of grease, with digital display and ergonomic
grip. Progressive opening valve for better control of grease delivery. The gun
includes inlet Z-swivel and outlet hose with hydraulic connector (Model 415002).
E
Pistola de control con contador de engranajes ovales de registrador electrónico
para todo tipo de grasa. Válvula con apertura progresiva para un mejor control del
caudal de suministro. La pistola contadora incluye rótula en Z y extensión flexible
con boquilla hidráulica (Modelo 415002).
F
Pistolet doté d'un compteur à engrenages ovales avec système de contrôle
électronique conçu pour tout type de graisse. Valve avec ouverture progressive
pour un meilleur contrôle du débit distribué. Ce pistolet compteur inclut une rotule
en Z ainsi qu'une extension flexible avec agrafe hydraulique (Modèle 415002).
D
Ovaler Durchlaufzähler mit Digitalanzeige für alle Arten von Fett. Stufenweise
Öffnung des Ventils zur besseren Kontrolle der Fettabgabe und handgerechtem
Griff. Die Pistole hat ein Z-Drehgelenk sowie einen Schlauch mit Hydraulik-
mundstück (Modell 415002).
GB
1. Thread the Z-swivel to the gun and the dispensing hose to the swivel using sealing material (fig 2).
2. Install the outlet extension to the outlet thread of the meter and tight it well (Model 415002, fig 3).
E
1. Rosque la rótula triple a la pistola y la manguera de suministro a la rótula usando sellador (Fig. 2).
2. Coloque la extensión a la salida de la pistola y apriete firmemente (Modelo 415002, Fig. 3).
F
1. Visser la rotule triple au pistolet compteur et visser
le flexible de distribution à la rotule à l'aide d'une
pâte d'étanchéité (Fig.2).
2. Placer l'extension au niveau de la sortie du pistolet
compteur et serrer fermement (Modèle 415002,
Fig.3).
D
1. Das Z-Drehgelenk an die Pistole und den Schlauch
an das Drehgelenk schrauben, jeweils unter
Verwendung von Dichtungsmasse (Bild 2).
2. Auslaufschlauch des Handzählers gut festschrauben
(Modell 415002, Bild 3).
Samoa Industrial, S.A. - Box 103 Alto Pumarín – 33211 Asturias Spain – Tel. +34 985 381 488 – Fax. +34 985 384 163
DIGITAL HOSE END METER FOR GREASE
PISTOLA CONTADORA DE ENGRASE
PISTOLET COMPTEUR POUR GRAISSE
DIGITALER HANDDURCHLAUFZÄHLER FÜR FETT
Technical service guide and spare parts
Guía de servicio técnico y recambios
Guide d'instructions techniques et pieces de rechange
Technische Bedienungsanleitung
Description/ Descripción/ Description/ Beschreibung
Installation/ Instalación/ Installation/ Installation
Part Nº/ Cód./ Réf./ Art.-Nr.:
415000, 415002
Fig. 3
841802
Fig. 2
1
R06/04
