Mise En Place; Montage Du Brûleur - Viessmann VITOPLEX 200 Feuille Technique

Caractéristiques techniques de la chaudière

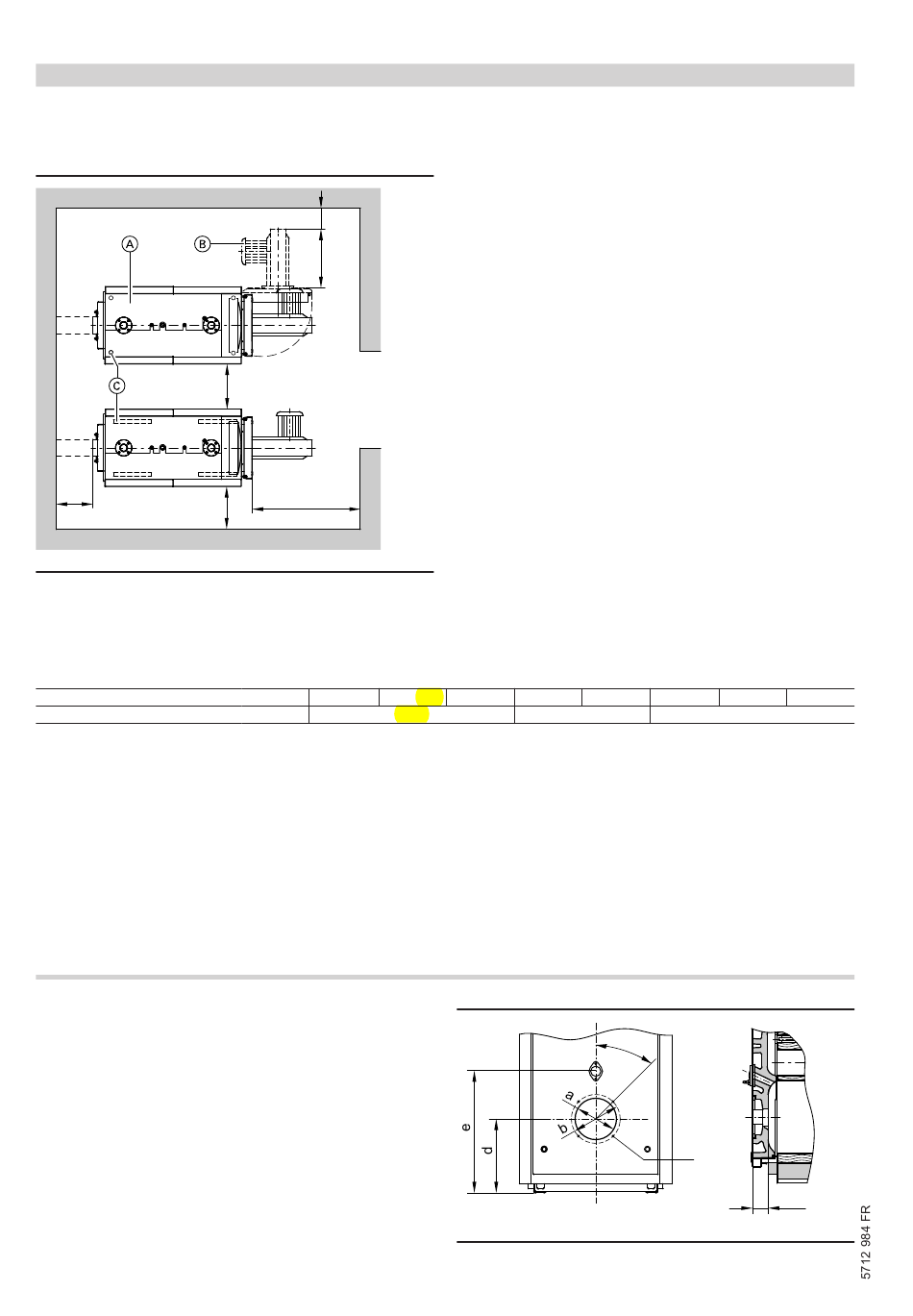

Mise en place

Dégagements minimaux
500
500
500
A Chaudière
B Brûleur
C Pieds amortisseurs de bruit (de 90 à 560 kW) ou silentblocs (de
350 à 560 kW)
Puissance nominale
a
Cote Ce dégagement doit être prévu devant la chaudière en vue
a : du démontage des turbulateurs et du nettoyage des par-
cours de fumées.
Cote Prendre en compte la longueur du brûleur.
b :
Conditions d'installation
■ Pas d'air pollué par des hydrocarbures halogénés
(contenus par exemple dans les aérosols, les peintures, les sol-
vants et les produits de nettoyage)
■ Pas de poussières abondantes
■ Pas de forte humidité de l'air
■ Local hors gel et bien ventilé
Montage du brûleur
Chaudières jusqu'à 120 kW :
l'entraxe des trous de fixation du brûleur, les trous de fixation du brû-
leur et l'ouvreau de passage de la tête de brûleur répondent à la
norme EN 226.
Chaudières à partir de 150 kW :
l'entraxe des trous de fixation du brûleur, les trous de fixation du brû-
leur et l'ouvreau de passage de la tête de brûleur correspondent au
tableau suivant.
Le brûleur peut être monté directement sur la porte pivotante de la
chaudière. Si les cotes de montage du brûleur diffèrent des cotes
mentionnées sur la feuille technique, la plaque porte-brûleur com-
prise dans le matériel livré est à utiliser.
Sur demande (contre un supplément), les plaques porte-brûleur peu-
vent être préparées en usine. Veuillez, à ces fins, indiquer la marque
et le type du brûleur lors de la commande. La tête de brûleur doit
dépasser de l'isolation de la porte de chaudière.
VIESMANN
6
200
b
a
kW 90 120
mm 1500
(suite)
Pour faciliter le montage et l'entretien, les cotes indiquées sont à
respecter. Elles sont conformes aux spécifications dimensionnelles
du DTU 65-4. A l'état de livraison, la porte de chaudière pivote vers
la gauche. Les tiges de charnière peuvent être placées du côté
opposé pour que la porte pivote vers la droite.
150 200 270
1500
Des dysfonctionnements et dommages peuvent survenir dans le cas
contraire.
On ne pourra monter la chaudière dans des locaux où l'air risque
d'être contaminé par des hydrocarbures halogénés que si des
mesures suffisantes ont été prises pour assurer une amenée d'air de
combustion sain.
45°
350 440 560
1600
c
110
VITOPLEX 200
