VIESMANN
Feuille technique
Références et prix : voir tarif

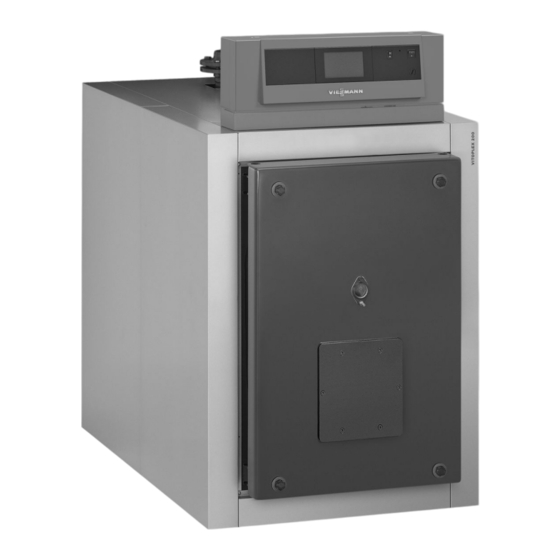

VITOPLEX 200
Chaudière fioul/gaz basse température
Chaudière à triple parcours
■
Pour marche à température d'eau de chaudière modulée
■
Avec échangeur de chaleur à condensation Vitotrans 300
■
comme ensemble à condensation
5798254 FR
4/2021
type SX2A
VITOPLEX 200
Chaudière fioul/gaz basse température
de 90 à 560 kW
Publicité
Manuels Connexes pour Viessmann VITOPLEX 200
Sommaire des Matières pour Viessmann VITOPLEX 200
- Page 1 VIESMANN VITOPLEX 200 Chaudière fioul/gaz basse température de 90 à 560 kW Feuille technique Références et prix : voir tarif VITOPLEX 200 type SX2A Chaudière fioul/gaz basse température Chaudière à triple parcours ■ Pour marche à température d'eau de chaudière modulée ■...
- Page 2 B Troisième parcours de fumées C Isolation à haute efficacité D Régulation Vitotronic avec écran tactile couleur E Isolation de la porte de chaudière F Deuxième parcours de fumées G Chambre de combustion VIESMANN VITOPLEX 200...
- Page 3 Les indications en charge partielle se rapportent à une puissance égale à 60 % de la puissance nominale. En cas de charge partielle différente (en fonction du mode de fonctionnement), le débit massique des fumées doit être calculé en conséquence. VIESMANN VITOPLEX 200...
- Page 4 Therm-Control Les niveaux de pression acoustique indiqués ne sont pas des valeurs garanties étant donné que le niveau de pression acoustique dépend toujours de l'installation. Ces indications se réfèrent à des brûleurs fioul/gaz à air soufflé Viessmann Vitoflame 100. VIESMANN...
- Page 5 Le démontage de la porte de chaudière est possible en cas de difficultés de mise en place. Cote f : prendre en compte la hauteur de montage du brûleur. Cote q : avec porte de chaudière démontée. VIESMANN VITOPLEX 200...
- Page 6 Sur demande (contre un supplément), les plaques porte-brûleur peu- vent être préparées en usine. Pour ce faire, indiquer la marque et le type du brûleur lors de la commande. La tête de brûleur doit dépas- ser de l'isolation de la porte de chaudière. VIESMANN VITOPLEX 200...
- Page 7 4/M 10 4/M 10 4/M 12 4/M 12 Pertes de charge côté primaire La Vitoplex 200 est uniquement adaptée aux installations de chauf- 1000 fage à eau chaude à circulation accélérée. 0,01 Débit en m³/h A Puissance nominale de 90 à 270 kW...
- Page 8 Pertes de charge côté fumées Pertes de charge côté fumées à la puissance nominale. Le brûleur doit vaincre les pertes de charge côté fumées de la chaudière, du Vitotrans 300 et du conduit d'évacuation des fumées. VIESMANN VITOPLEX 200...
- Page 9 à condensation doivent être reliés par une ■ pour les chaudières Vitoplex au moyen de vis de réglage manchette de liaison (accessoire) (ne pas souder). ■ pour les chaudières Vitorond au moyen d'un raccord à fournir VIESMANN VITOPLEX 200...
- Page 10 1 pochette avec la do- Des contrebrides sont vissées sur les manchons. cumentation technique Les vis de réglage se trouvent dans la chambre de combustion. Therm-Control L'outil de nettoyage se trouve sur le dessus de la chaudière. VIESMANN VITOPLEX 200...
- Page 11 État de livraison de la chaudière (suite) fiche de codage et documentation technique Vitoplex 200 plaque porte-brûleur (à partir de 150 kW) Régulations possibles Pour les installations à une seule chaudière ■ Vitotronic 100, type CC1E Pour la régulation avec une température d'eau de chaudière cons- tante.
- Page 12 Une sécurité de manque d'eau selon la norme EN 12828 est inutile En cas de manque d'eau consécutif à une fuite sur l'installation de pour les chaudières Vitoplex 200 jusqu'à 300 kW (sauf dans les chauffage alors que le brûleur fonctionne, la régulation arrête le brû- chaufferies en toiture) si la régulation de chaudière de série est rac-...
- Page 13 Conseils pour l'étude (suite) Autres indications pour l'étude Voir notice pour l'étude concernant la présente chaudière. Qualité contrôlée Marquage CE conformément aux directives CE en vigueur VIESMANN VITOPLEX 200...
- Page 14 Sous réserves de modifications techniques ! Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr VIESMANN VITOPLEX 200...
