die Plastiktüten.
2) Stecken Sie die Wärmerohreinheit (das Ende des Abluftrohranschlusses) in den
Lüftungsschlitz an der Rückwand (nach links drücken) und schließen Sie die Montage ab (siehe
Abb. 1).
1.2
Montage der Bauteile der Fensterdichtungsplatte

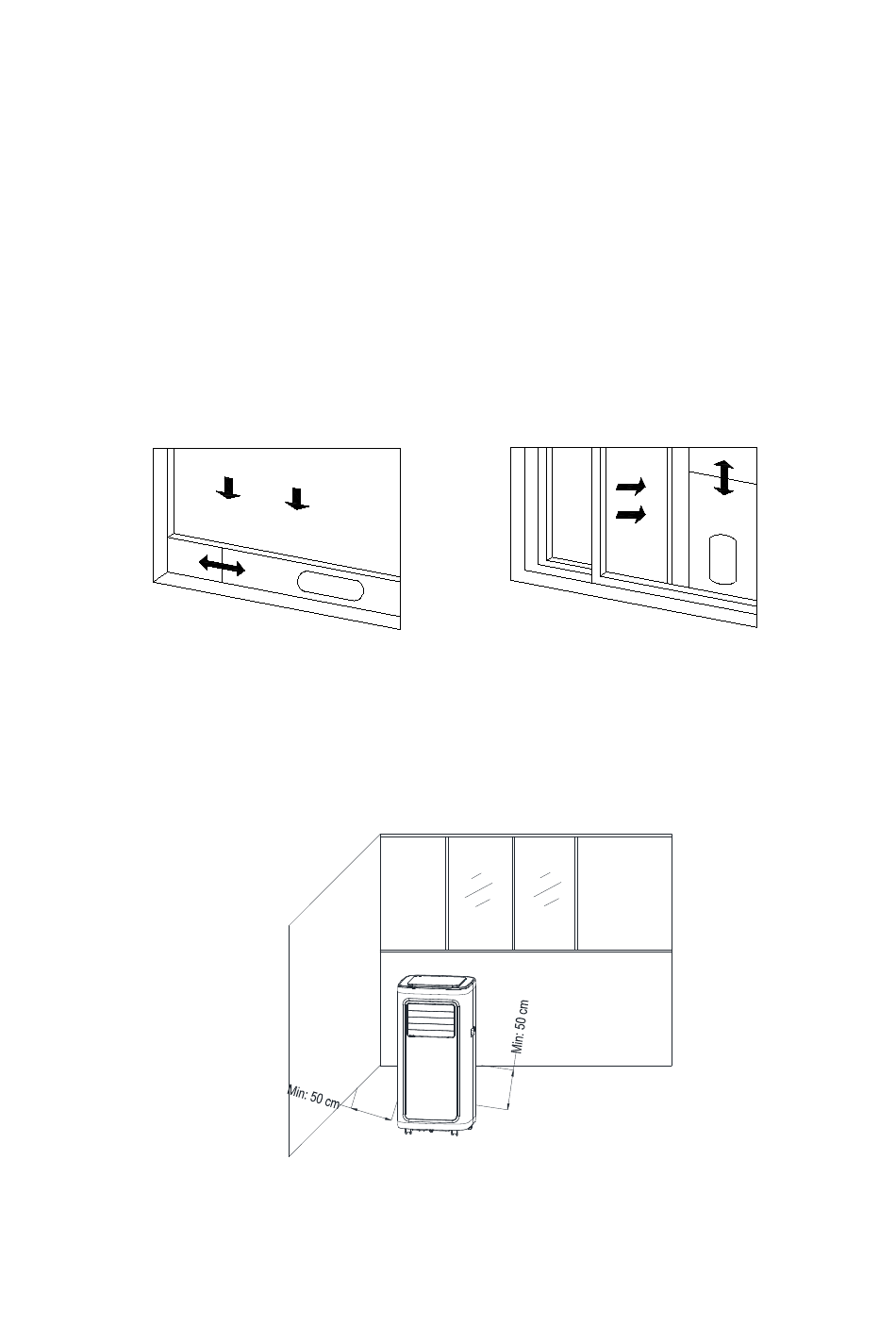

Öffnen Sie das Fenster zur Hälfte und montieren Sie die Fensterdichtungsplatte (siehe Abb. 2 und
Abb. 3). Die Bauteile können in horizontaler und vertikaler Richtung ausgerichtet werden.
Ziehen Sie verschiedene Bauteile der Fensterdichtungsplatte auf, passen Sie deren
Öffnungsabstand so an, dass beide Enden der Einheit den Fensterrahmen berühren, und
befestigen Sie die verschiedenen Bauteile der Einheit. 1.2 Montage der Fensterdichtungsplatte
Hinweise: 1) Das flache Ende der Abluftrohranschlüsse muss eingerastet werden.
2) Das Rohr kann nicht verzogen werden und kann nur begrenzt gedreht werden
(größer als 45°). Die Lüftung des Abluftrohrs darf nicht blockiert werden.
Abbildung 2
1.3
Installation der Haupteinheit
1) Stellen Sie das Gerät mit montiertem Wärmerohr und Armaturen vor das Fenster. Der
Abstand zwischen Haupteinheit und Wänden oder anderen Gegenständen muss mindestens 50
cm betragen (wie in Abb.4 gezeigt).
Verlängern Sie das Abluftrohr und lassen Sie das flache Ende der Abluftrohrverbindungsstücke in
der Öffnung der Fensterdichtungsplatte einrasten (wie in Abb.5 und Abb.6 gezeigt).
Abbildung 3
Abbildung 4
13
