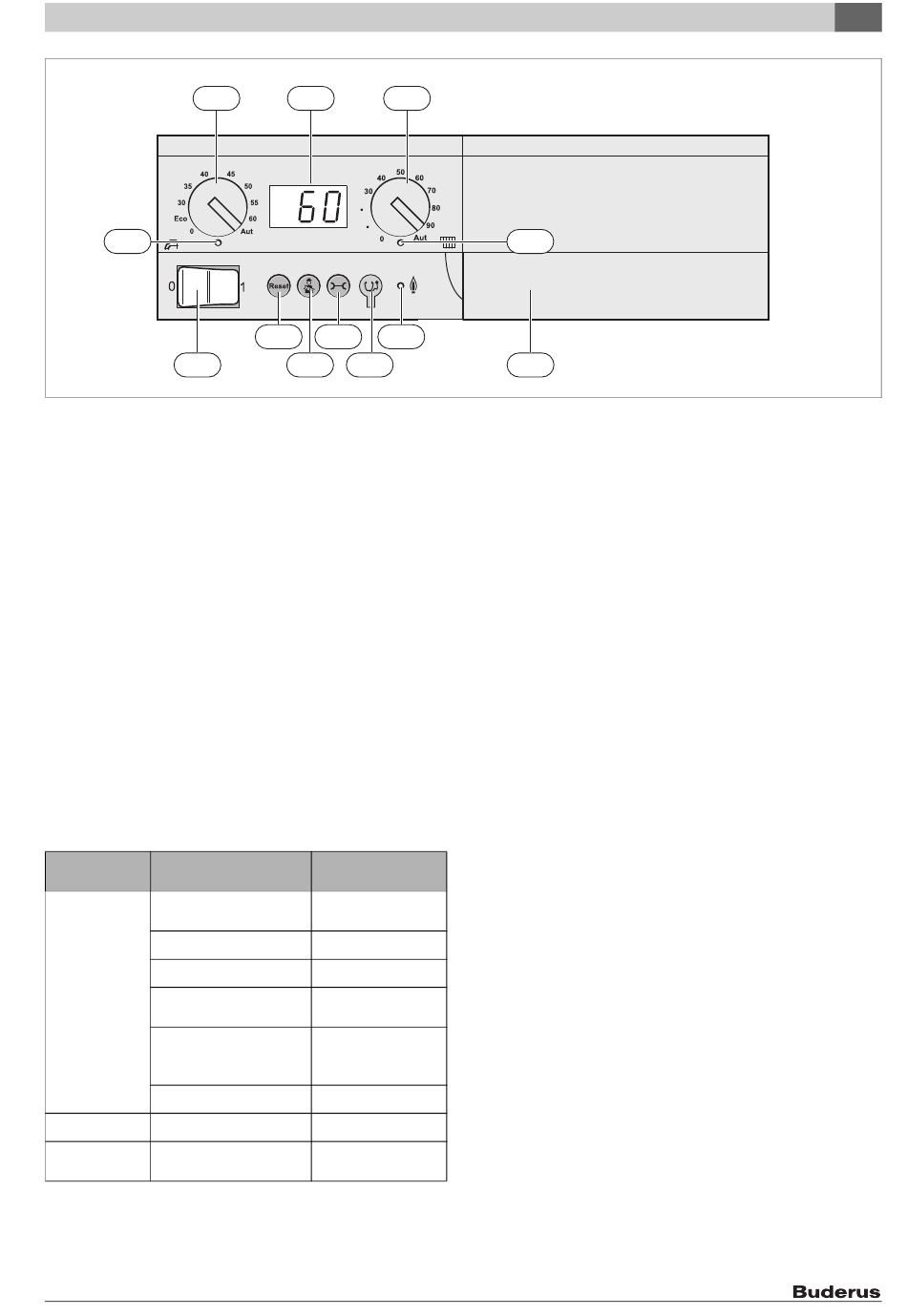

Fig. 2 Contrôleur de base Logamatic BC10 – éléments de commande
[1]
Interrupteur principal « Marche/Arrêt »
[2]
Bouton rotatif pour la valeur de consigne ECS
[3]
LED « Production ECS »
[4]
Ecran pour l'affichage d'état
[5]
Bouton de réglage pour la température de chaudière maximale
[6]
LED « Demande de chauffe »
[7]
Plaque de base avec emplacement pour un module de commande
par ex. RC35 (derrière le cache)
[8]
LED « Brûleur » (marche/arrêt)
[9]
Boîtier de raccordement pour la fiche de diagnostic
[10] Touche « Affichage d'état »
[11] Touche « Test des fumées »
[12] Touche « Reset » (bouton de réarmement)
2.6
Pièces fournies
La Logano plus GB402 est livrée avec le contrôleur de base Logamatic
BC10 et l'appareil de régulation MC10 dans 3 unités d'emballage.
▶ Au moment de la livraison, vérifier si l'emballage est en bon état.
▶ Vérifier si le contenu de la livraison est complet.
▶ Recycler l'emballage en respectant l'environnement.
Unité
d'emballage
Composant
1 (chaudière)
Chaudière montée
(sans carénage)
Siphon
Pieds réglables
Pièce de raccordement
chaudière
Autocollant
conversion de la catégorie
de gaz
Documentation technique 1 emballage filmé
2 (séparé)
Revêtement
3 (séparé)
Appareil de régulation
MC10 (contient le BC10)
Tabl. 2 Pièces fournies
Logano plus GB402 – 6 720 804 425 (2012/09)
4
5
12
10
8
12
10
11
9
Emballage
1 emballage filmé sur
palette
1 emballage filmé
1 emballage filmé
1 carton
1 emballage filmé
1 carton
1 carton
Caractéristiques de l'appareil
6
7
Le contrôleur de base Logamatic BC10 ( fig. 2).
Le contrôleur de base Logamatic BC10 permet l'utilisation de base de
l'installation de chauffage. Les fonctions suivantes sont disponibles
entre autres :
• Marche / arrêt de l'installation de chauffage
• Indication de la température d'eau chaude sanitaire et de la tempéra-
ture de chaudière maximale en mode chauffage
• Message d'état
Vous trouverez un aperçu des éléments de commande du contrôleur de
base Logamatic BC10 dans la fig. 2.
De nombreuses fonctions supplémentaires relatives au confort de régu-
lation de l'installation de chauffage sont disponibles par le module de
commande (par ex. RC35*).
* disponible séparément
Accessoires
De nombreux accessoires sont disponibles pour la chaudière.
Le catalogue contient des indications précises concernant les acces-
soires appropriés.
Les accessoires suivants sont également disponibles dans les
succursales :
• Soupape de sécurité ou groupe de sécurité
• Système d'évacuation des fumées
• Système d'arrivée d'air
• Module de commande, par ex. RC35
• Silencieux
• Adaptateur d'arrivée d'air (accessoire pour chaudières type ven-
touse)
