Caractéristiques de l'appareil
2.5
Description du produit
La Logano plus GB402 est une chaudière gaz à condensation avec
échangeur thermique en aluminium.

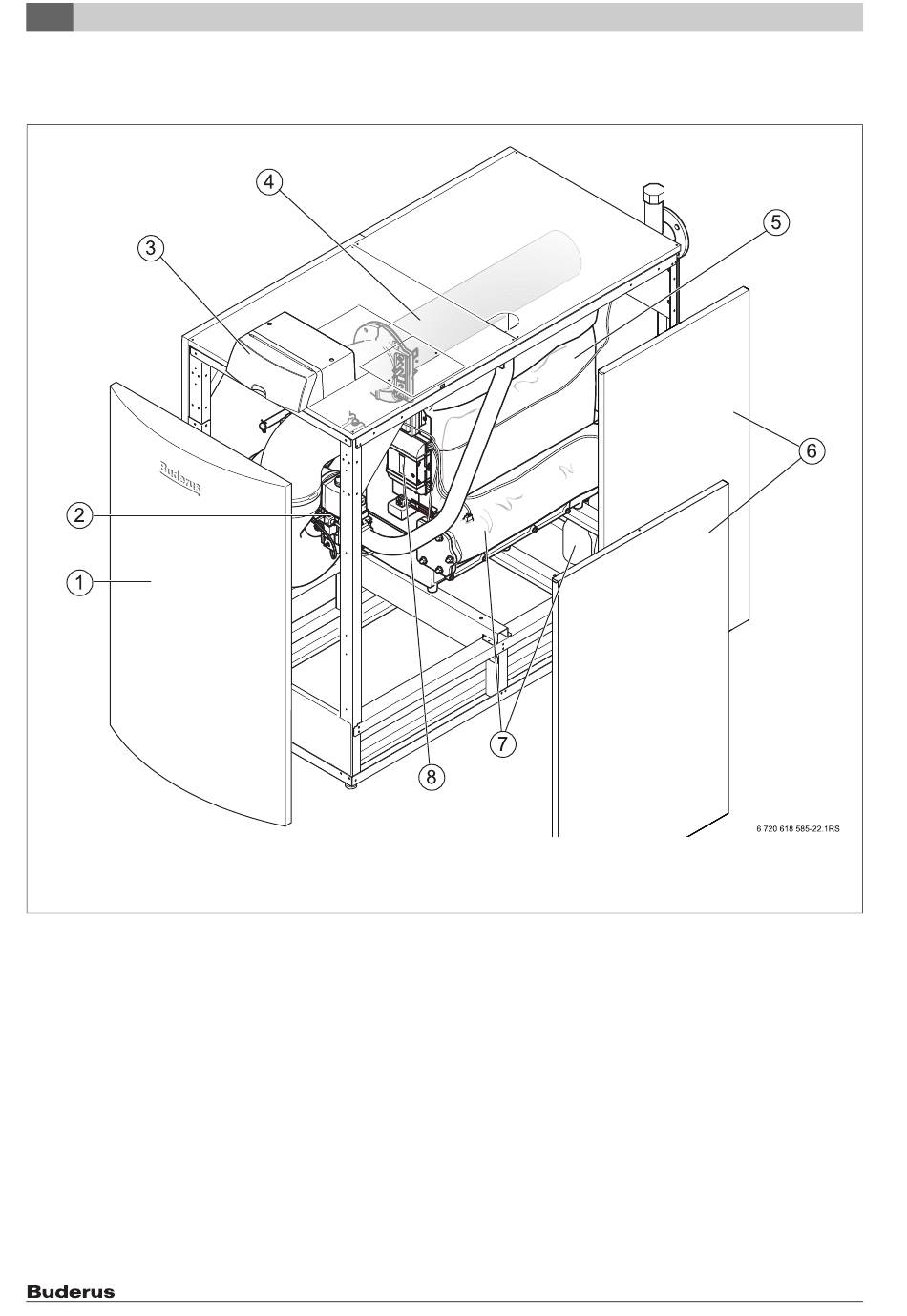

Fig. 1 Logano plus GB402 - Composants principaux
[1]
Panneau avant de la chaudière
[2]
Bloc gaz
[3]
Appareils de régulation (MC10 et BC10)
[4]
Brûleur gaz (rampe de combustion)
[5]
Corps de chauffe avec isolation thermique
[6]
Carénage de chaudière
[7]
Bac des condensats et siphon
[8]
Coffret de contrôle du brûleur
6
Les composants principaux de la Logano plus GB402 ( fig. 1) sont :
• Appareil de régulation
• Châssis et carénage
• Corps de chauffe avec isolation thermique
• Brûleur gaz
L'appareil de régulation contrôle et pilote tous les composants élec-
triques de la chaudière.
Le bloc chaudière transmet la chaleur produite par le brûleur à l'eau de
chauffage. La protection contre la chaleur réduit les pertes à l'arrêt et les
pertes par rayonnement.
Logano plus GB402 – 6 720 804 425 (2012/09)
