▶ Arrêter le test de fumées, réappuyer sur la touche

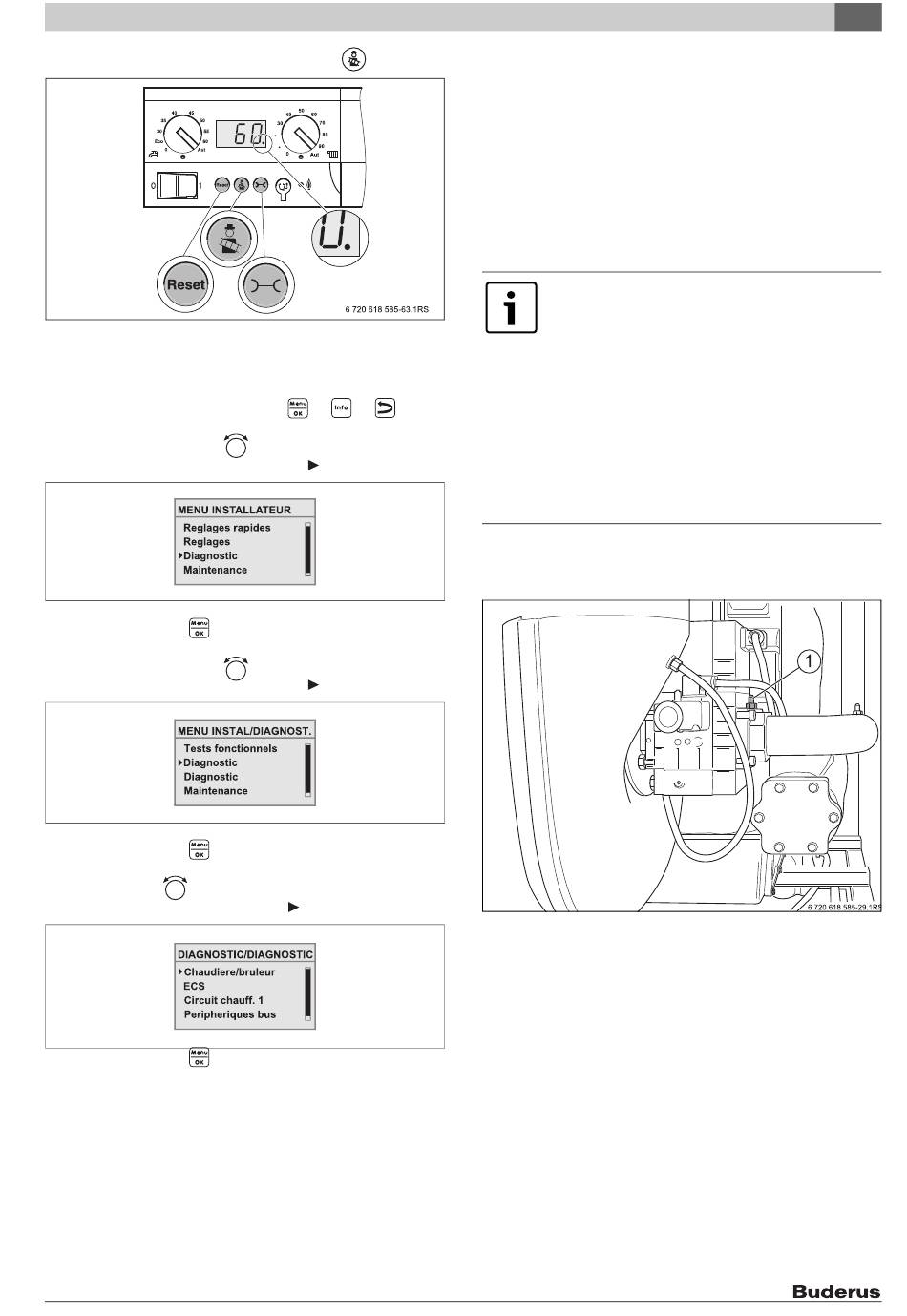

Fig. 30 Appeler le test des fumées
7.8.3 Appeler le niveau de service sur le RC35 et afficher les
données moniteur
▶ Appuyer simultanément sur les touches
ouvrir le MENU INSTALLATEUR
▶ Tourner le bouton de réglage
Diagnostic soit sélectionné (marqué d'une
▶ Appuyer sur la touche
DIAGNOST.
▶ Tourner le bouton de réglage
Diagnostic soit sélectionné (marqué d'une
▶ Appuyer sur la touche
DIAGNOSTIC|DIAGNOSTIC.
▶ Tourner le bouton
vers la gauche jusqu'à ce que Chaudiere/
bruleur soit sélectionné (marqué d'une
▶ Appuyer sur la touche
pour ouvrir le menu Chaudiere/bruleur.
Les valeurs affichées à l'écran sont représentées sous forme de liste,
c'est-à-dire que d'autres valeurs s'affichent en tournant.
La puissance actuelle du brûleur (consigne/réelle) et le courant de
flamme peuvent être lus dans ces menus.
Logano plus GB402 – 6 720 804 425 (2012/09)
.
+
+
vers la gauche jusqu'à ce que
).
pour ouvrir le menu MENU INSTAL/
vers la gauche jusqu'à ce que
).
pour ouvrir le menu
).
Mise en service de l'installation de chauffage
7.9
Mesure de la pression de raccordement gaz
▶ Dévisser de 2 rotations le capuchon de l'embout de contrôle pour la
pression de raccordement du gaz et la purge.
▶ Insérer le tuyau de mesure du manomètre (précision inférieure à
0,1 mbar) sur l'embout de mesure de pression [1].
▶ Mesurer la pression de raccordement du gaz pendant que le brûleur
est en marche (grande charge) et noter la valeur dans le protocole de
mise en service ( chap. 7.18, page 29).
▶ Si cette pression n'est pas comprise dans les valeurs indiquées dans
le tabl. 10, arrêter la chaudière et informer le fournisseur de gaz. Une
mise en service est interdite !
Vérification du régulateur de pression de gaz avant
l'appareil :
si le brûleur est arrêté à grande allure, la pression de rac-
cordement du gaz à réglage automatique ne doit pas dé-
passer la valeur définie via le groupe pression de
fermeture du régulateur de pression de gaz.
En cas de dépassement, en informer le fournisseur de
pour
gaz (ne pas effectuer de mise en service).
Pour des valeurs > 50 mbar, le groupe pression de fer-
meture n'est pas suffisant. Arrêter la chaudière et infor-
mer le fournisseur de gaz sur la nécessité d'un pressostat
avec un meilleur groupe de pression de fermeture (ne
pas effectuer de mise en service).
▶ Retirer le tuyau de mesure.
▶ Visser à fond et avec précaution le capuchon de l'embout de contrôle
pour la pression du raccordement de gaz.
Fig. 31 Mesure du raccordement gaz
[1]
Embout de mesure de pression pour la mesure de la pression de
raccordement du gaz et la purge
