▶ Faire passer le tuyau des condensats par l'ouverture située sur le pan-
neau inférieur.

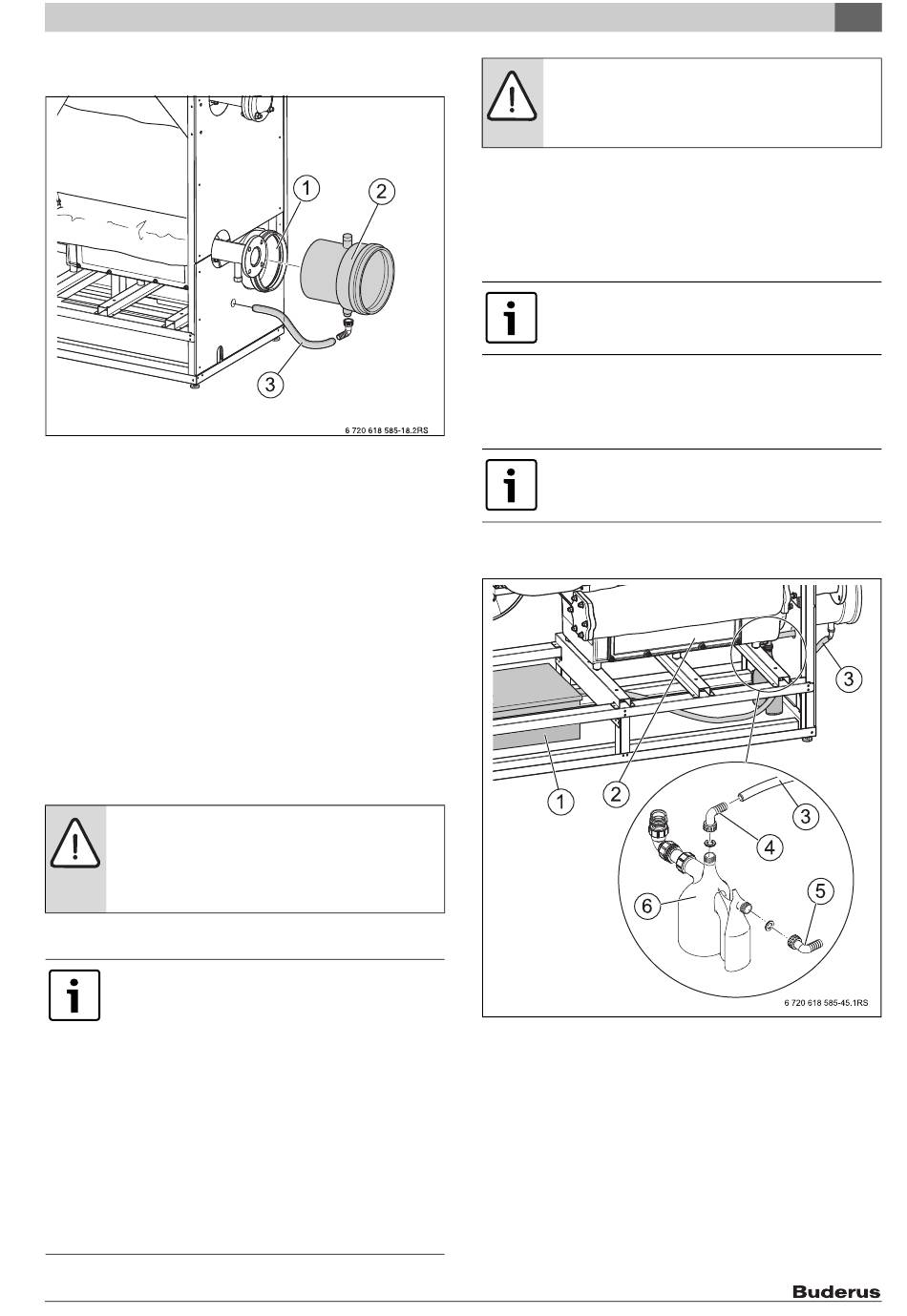

Fig. 9 Montage du raccordement de l'évacuation des fumées
[1]
Raccordement des fumées
[2]
Élément de raccordement chaudière avec écoulement des
condensats
[3]
Tuyau des condensats
▶ Raccordement du système d'évacuation des fumées.
Pour l'installation du raccordement de l'évacuation des gaz brûlés, tenir
compte des points suivants :
• Exigences locales spécifiques en vigueur
• La section du tuyau d'évacuation des fumées doit correspondre aux
calculs selon les prescriptions en vigueur
• Choisir un conduit d'évacuation des fumées aussi court que possible
et le poser en pente vers la chaudière
• Fixer la conduite d'évacuation des fumées à intervalles réguliers
• Veiller à ce que le raccordement soit sans contrainte et ne pas trans-
férer de charges sur le raccordement des fumées
• Pour la planification et l'installation de la conduite des fumées,
veiller à assurer un débit favorable.
DANGER : Danger de mort par asphyxie due à l'échap-
pement des gaz brûlés !
▶ Contrôler la réalisation et l'étanchéité correctes de
tous les points de raccordement pour l'ensemble du
système d'évacuation des fumées.
6.2
Installer le tuyau des condensats
Recommandations concernant le tuyau des condensats.
▶ Les condensats qui se forment dans la chaudière et
dans le tuyau d'échappement des fumées doivent être
évacués de manière conforme (poser la conduite des
fumées en pente vers la chaudière).
▶ Faire évacuer les condensats qui se forment dans la
conduite des fumées par l'écoulement de l'élément de
raccordement chaudière directement dans le siphon
de la chaudière. L'élément de raccordement chau-
dière, l'écoulement des condensats et le tuyau des
condensats sont joints à la livraison.
▶ L'évacuation des condensats dans le réseau public
des eaux usées doit être effectué selon les prescrip-
tions spécifiques à chaque pays.
▶ Respecter les prescriptions régionales en vigueur.
Logano plus GB402 – 6 720 804 425 (2012/09)
DANGER : Danger de mort par intoxication ! Si le siphon
n'est pas rempli d'eau, l'échappement des fumées repré-
sente un danger de mort pour les personnes présentes.
▶ Remplir le siphon avec de l'eau.
▶ Retirer le capuchon sur l'orifice de remplissage du siphon et remplir le
siphon d'env. 2 litres d'eau.
▶ Monter l'embout coudé [4] avec le joint sur l'orifice de remplissage.
▶ Visser le tuyau des condensats du système des fumées [3] sur
l'embout coudé à l'aide d'un collier de serrage.
▶ Monter le siphon sur l'écoulement du bac de condensats [2].
Des dispositifs de neutralisation à intégrer dans le caré-
nage de la chaudière sont disponibles en accessoires.
▶ Installer les dispositifs de neutralisation (accessoires) conformément
à la notice de montage à l'intérieur de la chaudière ou sur site.
▶ Raccorder le tuyau des condensats du siphon en pente vers le dispo-
sitif de neutralisation.
Si le dispositif de neutralisation est placé à l'extérieur de
la chaudière, le tuyau des condensats peut être amené
par l'ouverture du panneau arrière.
▶ Raccorder le tuyau des condensats de l'élément de raccordement
chaudière en pente vers le dispositif de neutralisation.
Fig. 10 Installer le tuyau des condensats
[1]
Dispositif de neutralisation (accessoire en option)
[2]
Cuve de condensats
[3]
Raccordement du tuyau des condensats au système d'évacuation
des fumées
[4]
Embout coudé orifice de remplissage
[5]
Départ du siphon vers le dispositif de neutralisation ou l'écoule-
ment des eaux usées
[6]
Siphon
▶ Effectuer le raccordement au réseau des eaux usées selon la notice
des dispositifs de neutralisation et les prescriptions locales en
vigueur.
Montage
6
15
