11
Annexes
11.2 Pertes de charge hydraulique

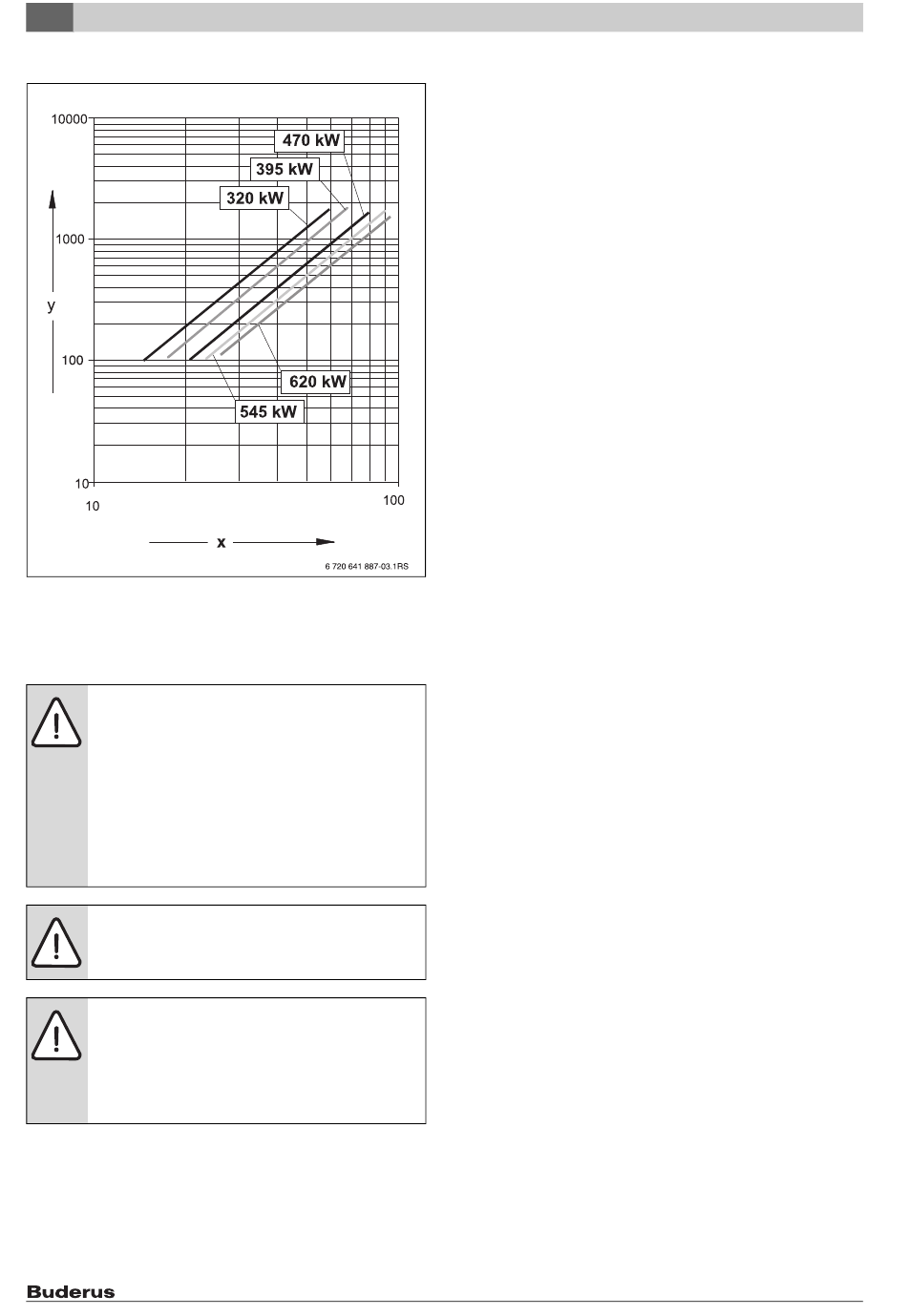

Fig. 66 Perte de charge côté eau de chauffage
[x]
Débit ( m³/h)
[y]
Perte de pression côté eau de chauffage (mbar)
11.3 Schéma de connexion MC10
AVIS : Dégâts sur l'installation dus à une mauvaise
installation !
▶ Prévoir un raccordement au réseau fixe (pas de fiche
de protection pour contacts).
▶ Veiller à effectuer un raccordement au secteur en res-
pectant les phases.
▶ Sélectionner une installation, un fusible, un interrup-
teur principal, un interrupteur d'arrêt d'urgence et
des mesures de protection selon les prescriptions lo-
cales en vigueur.
DANGER : Danger de mort par électrocution !
▶ Ne pas utiliser le conducteur de protection (jaune/
vert) comme câble de commande.
AVIS : Dysfonctionnement en raison d'une panne de
courant !
▶ Lors du raccordement de composants externes à l'ap-
pareil de régulation MC10, veiller à ce que la somme
de ces composants ne dépasse pas une puissance ab-
sorbée maximale de 5 A.
54
Logano plus GB402 – 6 720 804 425 (2012/09)
