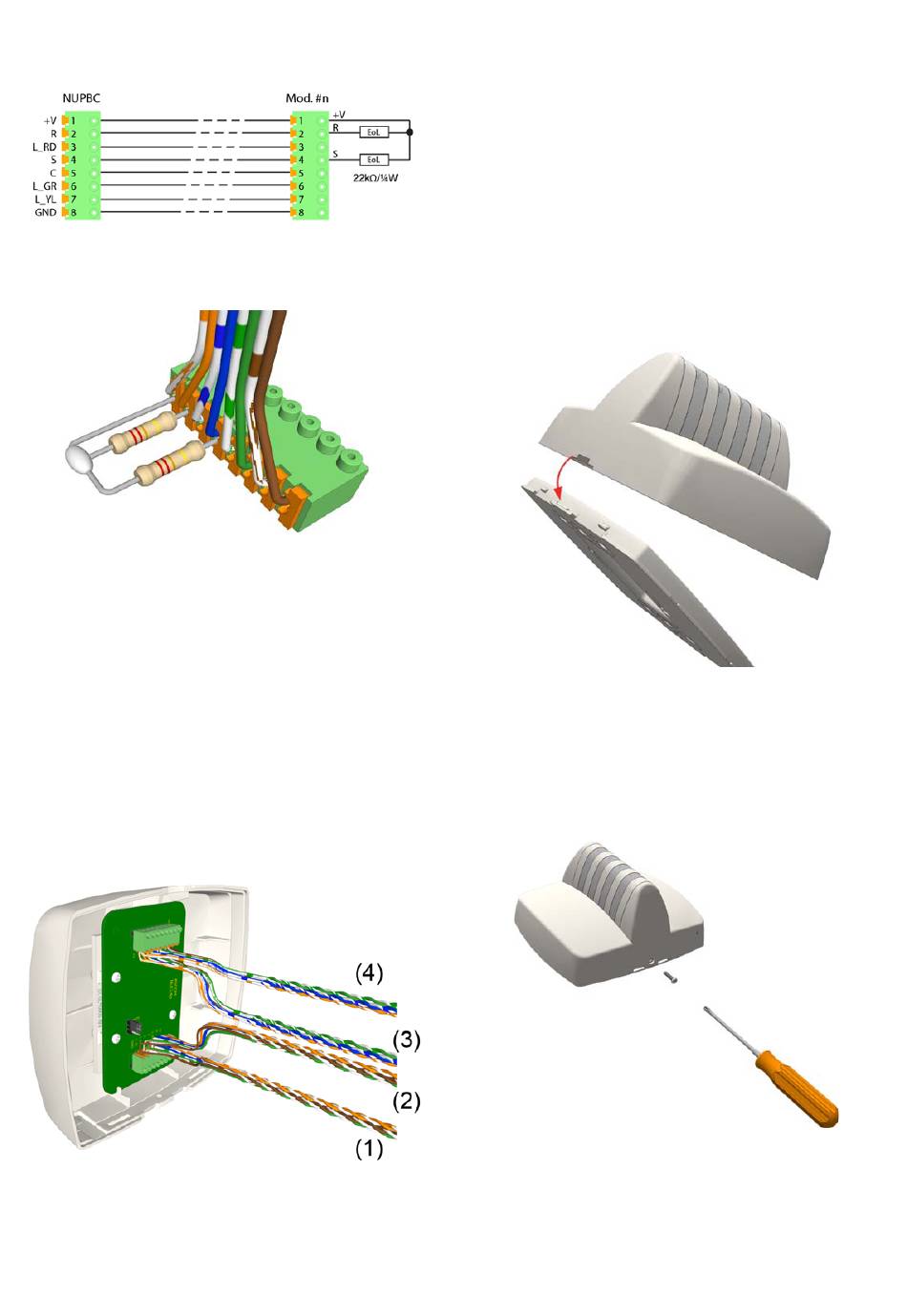

Figure 8: Préparation de la résistance de fin de ligne (EoL)
bus de chambre passif pour système en 24VDC
Légende
Ω
(1) 2x 22k
EoL
Figure 9: Préparation résistance EoL de 22k Ω pour 24VDC
Pour connecter le hublot NUCL4P-H:
1. Attachez le bornier de bus de chambre principal 8 points
au connecteur principal 8 broches. Voir (2) sur la figure 3.
Assurez-vous que le connecteur est correctement installé.
2. En cas de connexion à un autre module/unité sur le bus de
chambre, raccordez le bornier de bus de chambre
secondaire 8 points au connecteur secondaire à 8 broches.
Voir (1) sur la figure 3.
3. Si la quatrième section lumineuse doit s'allumer en bleu,
configurez le cavalier sur les deux broches marquées
'BLUE' (BLEU). Si la quatrième section doit s'allumer en
blanc, configurez le cavalier sur les broches marquées
'White' (Blanc). Voir (3) sur la figure 3.
Figure 10: NUCL4P-H, Connexions bus de chambre
4 sur 5
Legende
(1) À partir du périphérique précédent sur le bus principal
(2) Vers le périphérique suivant sur le bus principal
(3) À partir du périphérique précédent sur le bus
secondaire
(4) Vers le périphérique suivant sur le bus secondaire
Pour monter le hublot sur le support/plaque arrière:
1. Assurez-vous que toutes les connexions des câbles
soient correctement fixées aux prises et aux borniers à
l'arrière du hublot.
2. Placez le hublot sur les deux attaches supérieures sur le
support/plaque arrière.
3. Abaissez et appuyez fermement la partie hublot, sur le
support plaque arrière, afin que les attaches inférieures
du hublot se clipsent.
4. Insérez la vis de blocage au bas du hublot et serrez la
jusqu'au bon ajustement, comme indiqué ci-dessous. Ne
pas trop serrer la vis.
P/N PM000117A • Rev. 4 • ISS 27 JUIN 2018
