Montage

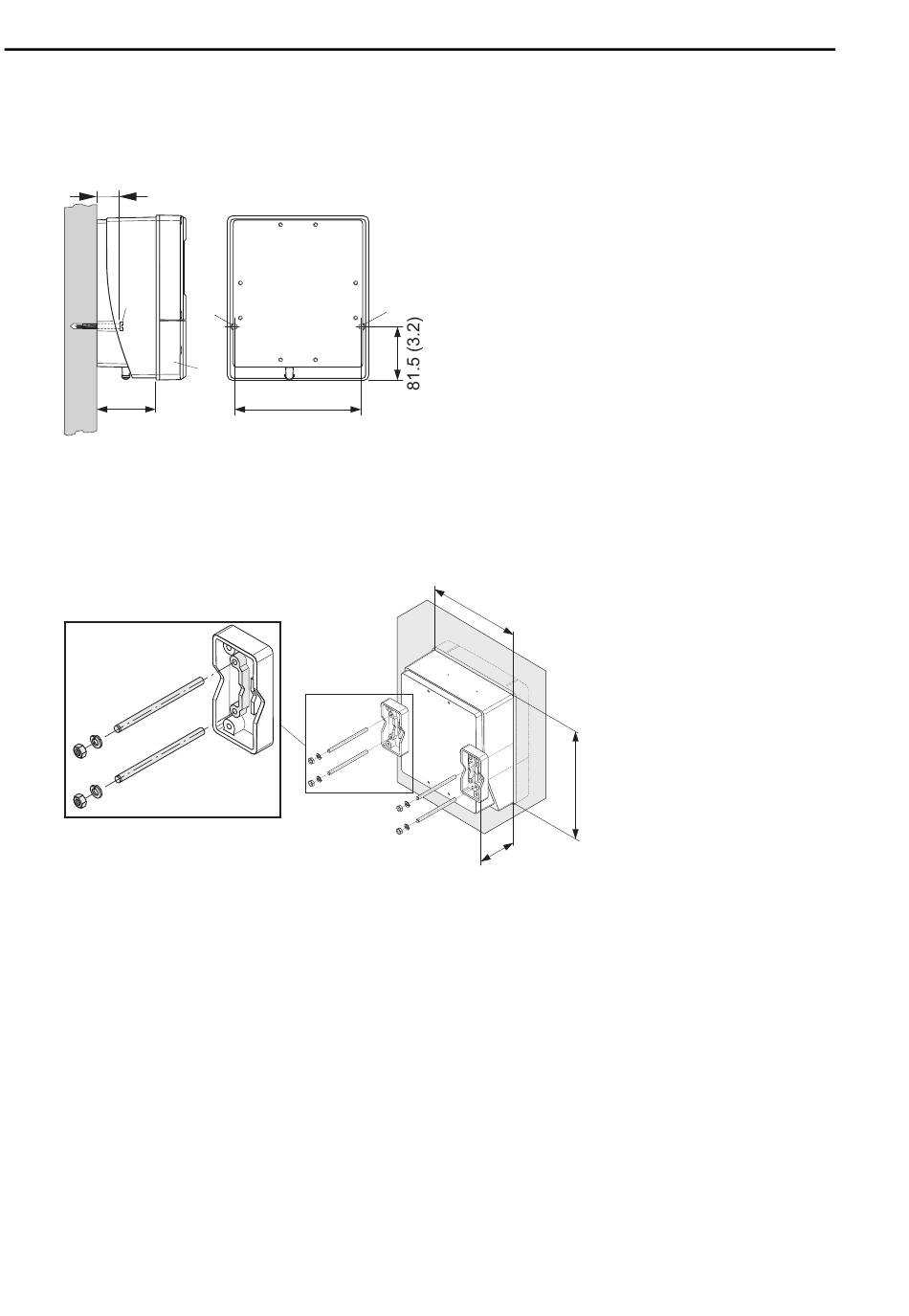

2.4.2 Montage mural direct
35 (1.38)
2
90 (3.54)
2.4.3 Montage en armoire électrique
2.5
Contrôle de l'implantation
• L'appareil de mesure ou les câbles sont-ils endommagés (contrôle visuel) ?
• L'appareil de mesure correspond-il aux spécifications du point de mesure comme température
de process, température ambiante, teneur en matières solides ou gaz, gamme de mesure etc ?
• Le numéro du point de mesure et le marquage sont-ils corrects (contrôle visuel) ?
• Les sections droites d'entrée et de sortie ont-elles été respectées ?
• L'appareil de mesure est-il protégé contre les intempéries et le rayonnement solaire direct ?
20
mm (inch)
3
1
192 (7.56)
mm (inch)
1.
Compartiment de raccordement
2.
Vis de fixation M6
(max. ø 6,5 mm (0,25"));
tête de vis max. ø 10,5 mm (0,4")
3.
Pré-perçages du boitier pour vis de fixation
3
A0007542
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
~110 (~4.33)
Proline Prosonic Flow 93C
+0.5 (+0.019)
–0.5 (–0.019)
245 (9.65)
Endress+Hauser
A0007544
