Panneau Des Connexions - NEC MultiSync P435 Manuel D'utilisation

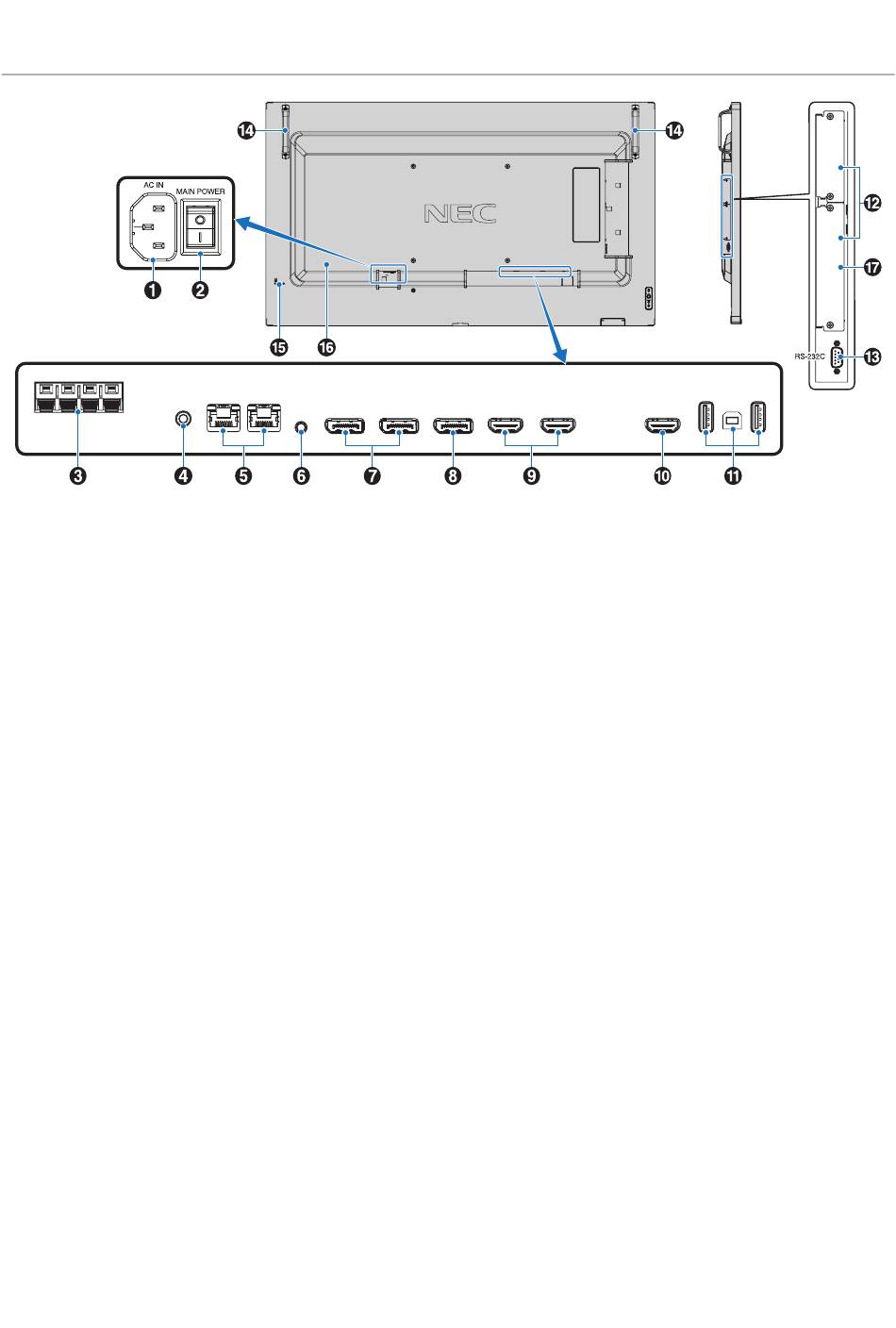

Panneau des connexions

EXTERNAL SPEAKER
AUDIO OUT
1
Prise d'entrée CA
Permet de connecter le cordon d'alimentation fourni avec le
moniteur.
2
Interrupteur d'alimentation principal
Permet d'activer/de désactiver l'alimentation principale.
3
CONNTXION HAUA-PARLTUR TXATRNT
Permet de diffuser le signal audio.
La connexion rouge est positive (+).
La connexion noire est négative (–).


RTMARRUT : Cette connexion haut-parleur est conçue
pour un haut-parleur 15 W + 15 W (8 ohms).
4
SORAIT AUDIO
Permet de diffuser le signal provenant des ports DisplayPort
et HDMI sur un appareil externe (récepteur stéréo,
amplificateur, etc.).

RTMARRUT :
Il n'est pas possible de connecter un haut-
parleur à ce connecteur.
5
Port LAN 1/2 (RJ-45)
Permet de se connecter au réseau LAN afin de gérer et
de contrôler le moniteur sur le réseau. Reportez-vous à
la page 61.
6
AÉLÉCOMMANDT
Connectez un capteur facultatif au moniteur.
RTMARRUT :

N'utilisez cette prise que sur indication
explicite.
7
Tntrée DisplayPort 1/2
Permet de recevoir des signaux DisplayPort.
8
Sortie DisplayPort
Permet de transmettre des signaux DisplayPort.
LAN 1 LAN 2
DisplayPort DisplayPort
REMOTE
IN 1
IN
DisplayPort HDMI IN 1
IN 2 OUT (ARC) HDMI IN 2
9
Tntrée HDMI 1/2 (HDMI1 (ARC)/HDMI2)
Permet de recevoir des signaux HDMI.
RTMARRUT :

0
Sortie HDMI
Permet de transmettre des signaux HDMI.
!
Ports USB
Pour consulter les informations liées aux ports USB,
reportez-vous à
page 31.
USB-A (concentrateur/0,5 A) : port descendant (type A).
USB-B (commande) : port montant (type B).
Service (2 A) : port de service. Alimentation des appareils
USB.
@
Logement pour carte d'option
Logement pour l'installation d'une carte Intel


RTMARRUT :
#
Tntrée RS-232C (D-Sub 9 broches)
Connectez l'entrée RS-232C d'un équipement externe,
comme un ordinateur, afin de contrôler les fonctions
RS-232C. Reportez-vous à la
Français-22
HDMI
USB-A SERVICE
USB-B
HDMI OUT
• La prise HDMI1 prend également en
charge ARC (Audio Return Channel)
pour la sortie audio.

• ARC envoie le son du moniteur à un
équipement audio doté d'un connecteur
HDMI1 ARC.

• Utilisez le câble HDMI ARC fourni.
L'équipement audio restituera le son du
moniteur.

• L'équipement audio peut être contrôlé
avec la télécommande fournie.
« Connexion d'un périphérique USB » à la
Pour en savoir plus sur les cartes d'option
compatibles, contactez votre fournisseur.
page 60.
SDM.
®
