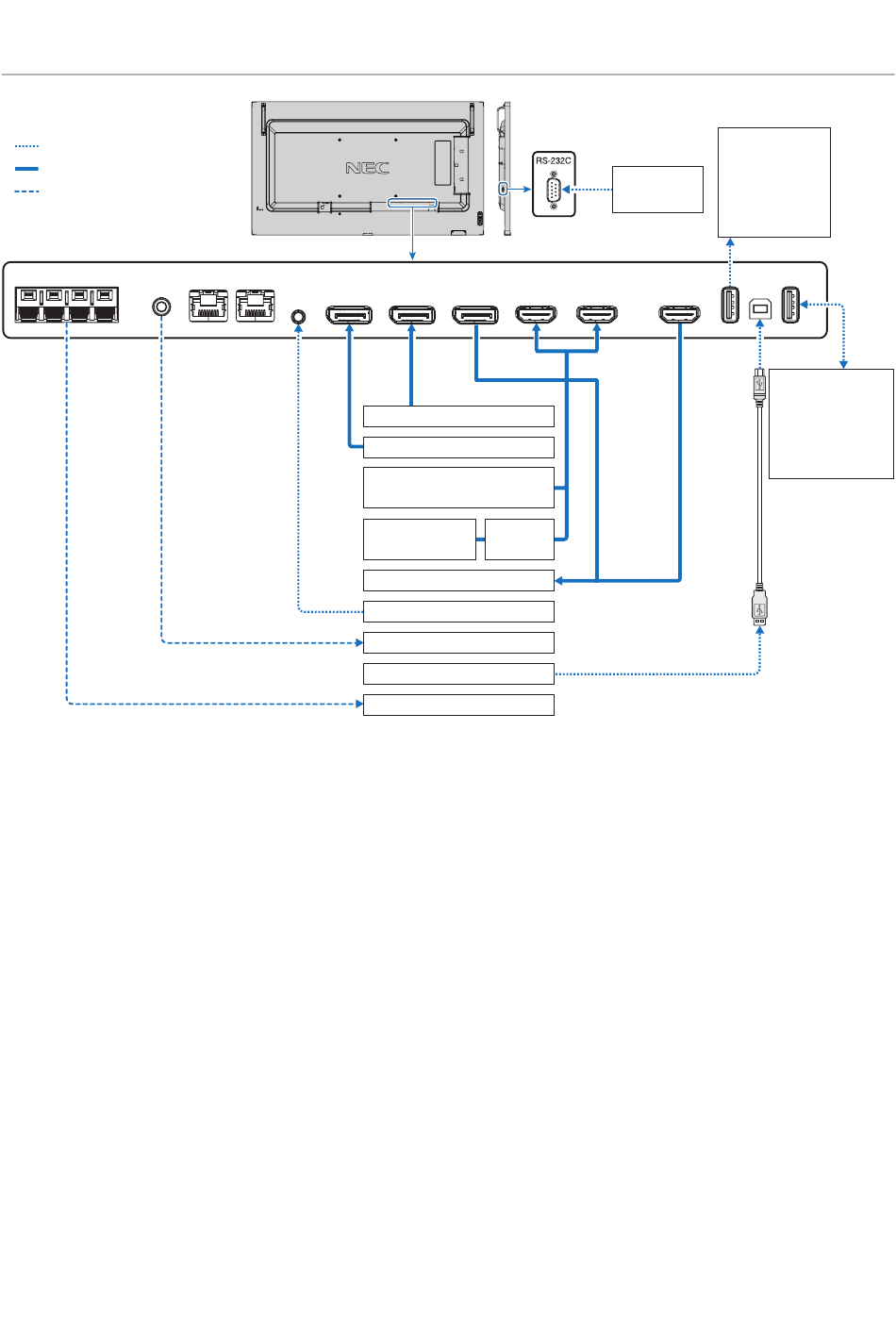

Schéma de câblage
Lignes pointillées = autre signal
Lignes continues = signal vidéo
Lignes en tirets = signal audio
EXTERNAL SPEAKER
AUDIO OUT
* : il n'est possible de connecter en série qu'un nombre limité de moniteurs.
* 1 : le périphérique connecté au port USB-B peut utiliser celui connecté au port USB-A. Reportez-vous à la section
à la page 31.
LAN 1 LAN 2
DisplayPort
REMOTE
IN 1
IN
HDMI IN 1
DisplayPort DisplayPort
IN 2 OUT (ARC)
Ordinateur (DisplayPort)
Ordinateur (DisplayPort)
Lecteur vidéo HDMI ou
ordinateur (HDMI)
Lecteur Blu-ray ou Ampli
DVD (HDMI) AV
Second moniteur*
Option Capteur
Ampli stéréo
Ordinateur (USB)* 1
Haut-parleurs externes
Français-27
Périphériques USB
tels qu'un appareil
photo USB, un
Ordinateur
périphérique de
(RS-232C)
stockage USB ou un
capteur couleur USB*
HDMI IN 2 HDMI OUT
USB-A
« Connexion d'un périphérique USB »
1
SERVICE
USB-B
Périphérique de
stockage USB
Périphériques
requérant une
alimentation :
(ex : clé de
présentateurs)
