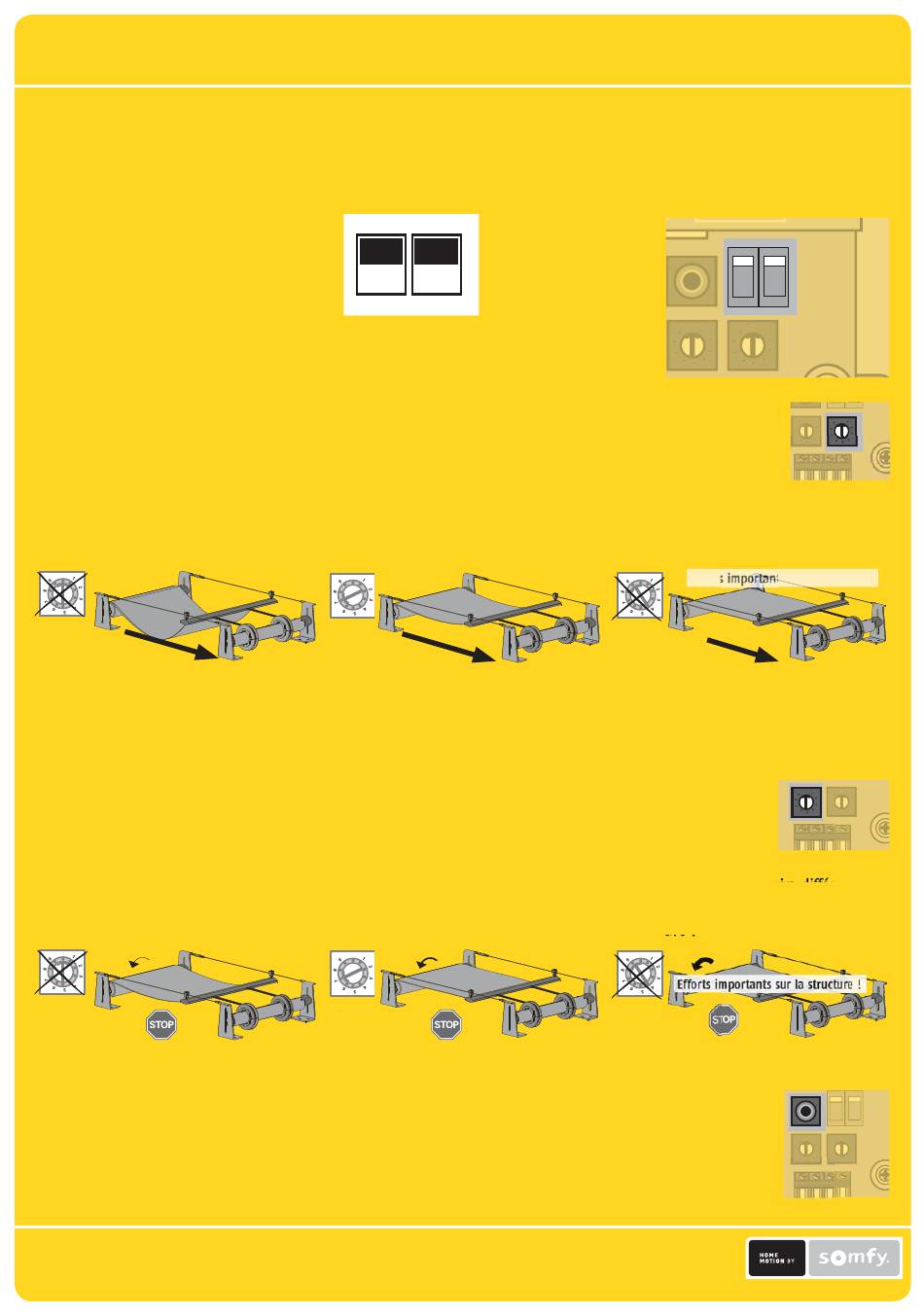

14. Réglage de la tension dynamique
•
La tension dynamique évite à la toile et aux sangles de se dérouler trop vite sous l'effet du poids de la barre de charge.
Dans le cas d'une installation classique (système horizontal ou à très faible pente), elle est identique dans les deux sens de
fonctionnement (tension symétrique), ce qui correspond à la configuration en usine des dipswitch (XII) :
•
Dans certains cas, forte pente par exemple, il est possible de modifier la position des
dipswitch (XII), pour obtenir une tension dynamique faible ou dissymétrique. Ces cas
d'installation sont à valider avec le service technique Somfy.
•
Il est ensuite nécessaire d'ajuster la tension dynamique avec le potentiomètre (
gradué de 0 à 9.
•
Donner un ordre de sortie de toile : pendant le déroulement, l'opérateur toile freine très
légèrement la toile. Si la toile se déroule trop vite, elle forme une poche importante :
Avec un petit tournevis plat, augmenter au fur et à mesure la valeur du potentiomètre
(XIII) pour limiter la poche de la toile.
0
•
Donner un ordre de rentrée de toile : si le déroulement des sangles est trop rapide (poche) ou trop lent (tension importante),
ajuster à nouveau la valeur du potentiomètre (XIII).
15. Réglage de la tension finale
La tension finale est réalisée automatiquement par le coffret de commande, après chaque arrêt de fin de
course ou après un ordre de STOP.
Il est nécessaire d'ajuster la tension finale sur le potentiomètre (XIV), gradué de 0 à 9.
•
Donner un ordre de sortie de toile, puis un ordre «stop» : le système s'arrête, puis tend légèrement la toile. Faire différents
essais en augmentant progressivement la valeur du potentiomètre (XIV), jusqu'à l'obtention d'une tension correcte.
Attention : une tension finale trop importante peut provoquer une fragilisation de la structure !
0
16. Débrayage simultané des freins
Le bouton poussoir (XI) permet d'alimenter les freins des deux opérateurs en même temps.
Cette opération permet de détendre le système, par exemple pour pouvoir ajuster son parallélisme.
Attention : un trop long appui (> 1 min.) sur le bouton poussoir (XI) pourrait endommager les freins des
opérateurs.
