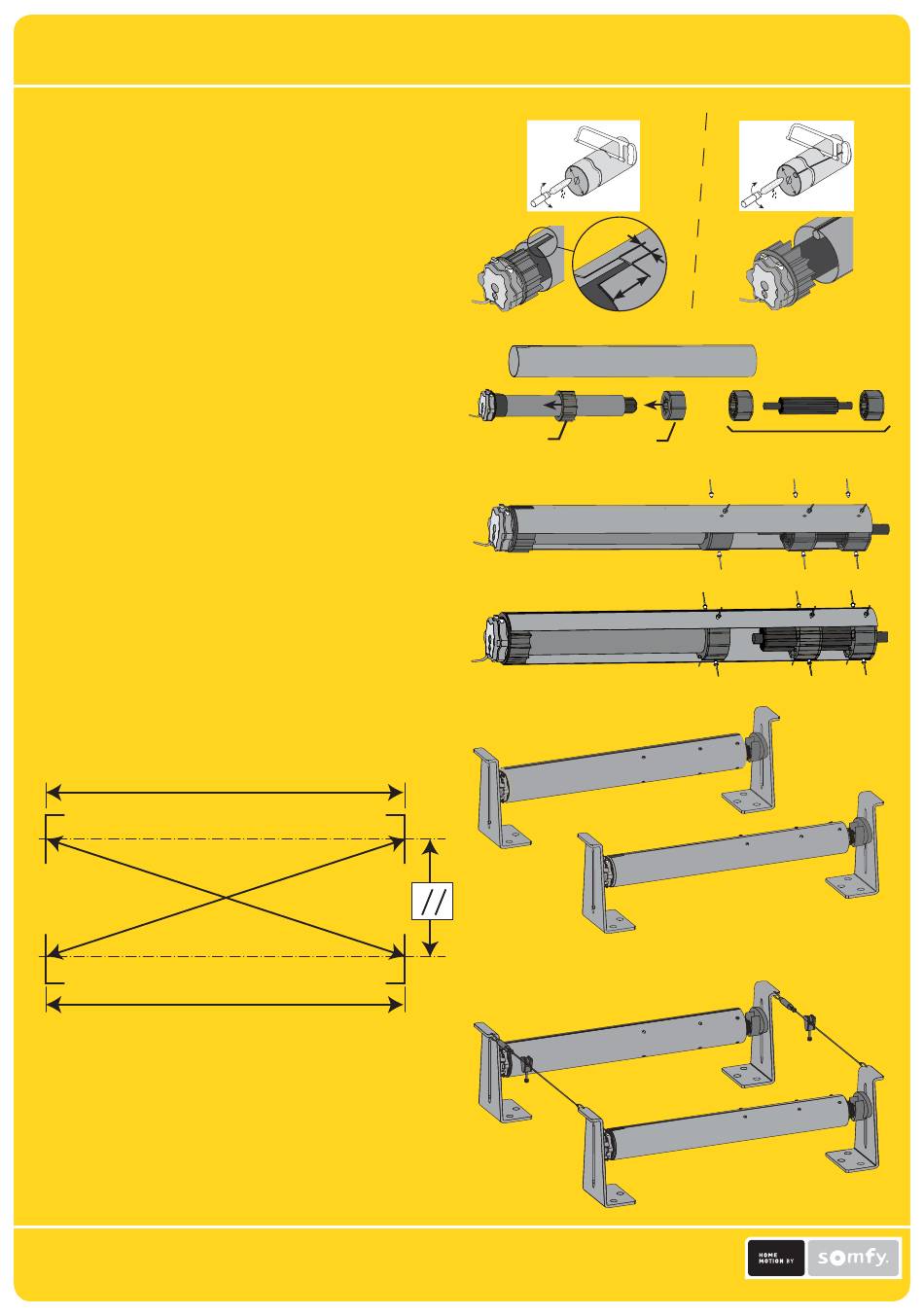

5. Préparation des tubes d'enroulement
1.
Préparer les tubes d'enroulement des sangles et de la
toile.
•
FTS 50 : Ø
e = 4 mm (0.16 in)
L = 25 mm (0.98 in)
•
FTS 60 : Ø ≥ 60 mm (2,36 in)
e = 8 mm (0.32 in)
L = 35 mm (1.38 in)
2.
Assembler le tube d'enroulement des sangles.
Fixer la roue de l'opérateur et les deux roues de
l'embout avec 4 rivets pop acier
chaque roue.
3.
Assembler le tube d'enroulement de la toile.
Fixer la roue de l'opérateur et les deux roues de
l'embout avec 4 rivets pop acier
chaque roue.
4.
Monter les tubes d'enroulement sur la structure en
respectant le parallélisme.
tube toile
(y)
A = B
tube sangles
6. Préparation du système de guidage
1.
Préparer le système de guidage de la barre de charge.
Notice d'installation du système FTS
≥ 47 mm (1,85 in)
4 mm à 90° pour
Ø
4 mm à 90° pour
Ø
A
(x)
x = y
B
couronne
page 15
e
L
roue
embout
