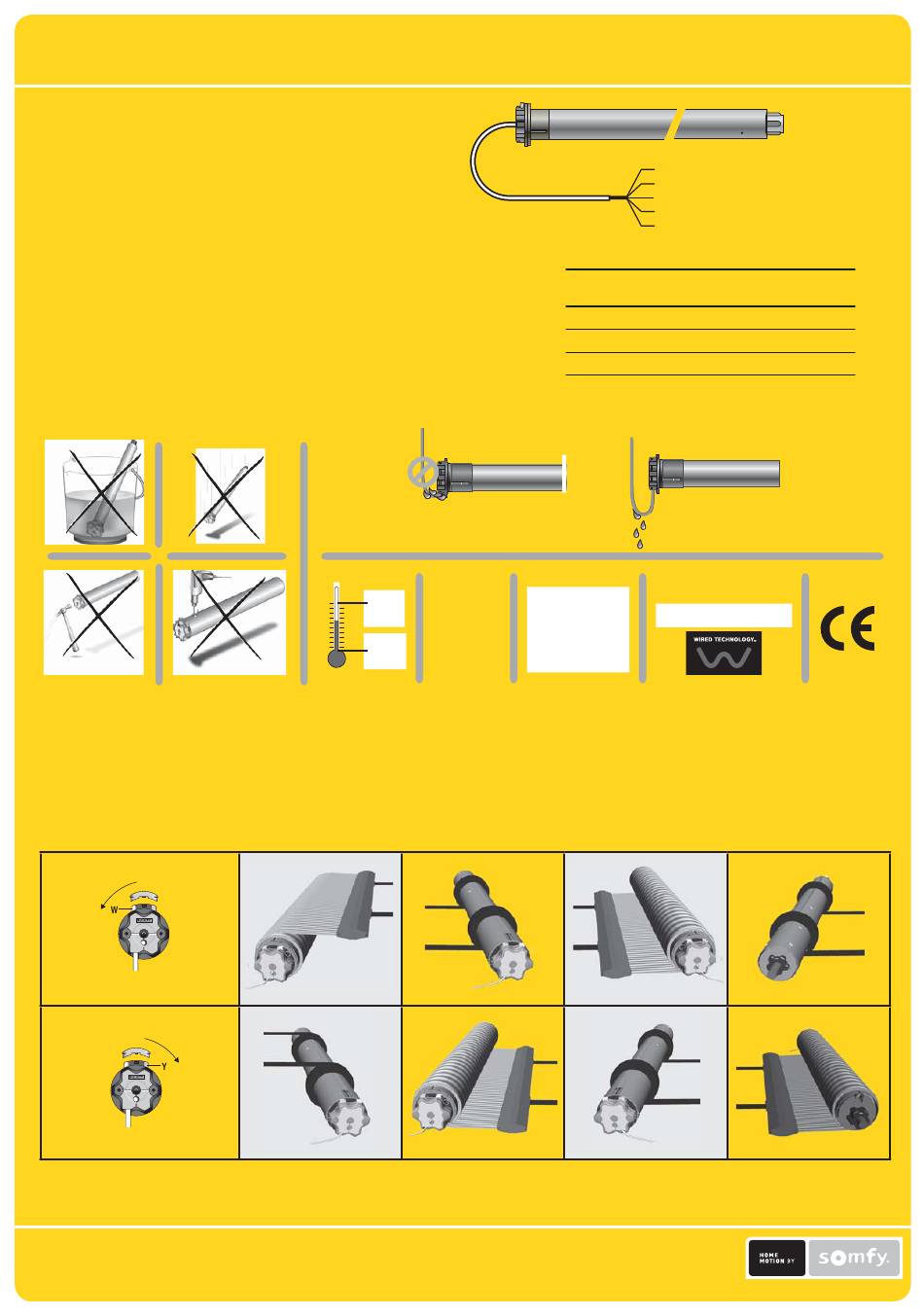

2. Caractéristiques des opérateurs
•
Opérateurs SOMFY HiPro-FTS 50 et FTS 60
•
FTS 50 : tube
∅ 50 mm mini
•
FTS 60 : tube
∅ 63 mm mini
Nota : pour le choix des opérateurs, se reporter aux abaques FTS.
•
Réglage rapide des fins de course.
•
6 possibilités d'orientation de la tête des opérateurs.
•
Montage des adaptations SOMFY HiPro LT 50 et LT 60.
•
Opérateur à 2 sens de rotation avec, débrayage électrique
du frein (câble 5 conducteurs).
•
Câble noir RRF anti U.V., 1m ou 2,5 m non débrochable,
5 x 0,75 mm2.
3. Recommandations pour les opérateurs
4. Configurations de pose
Différentes configurations d'installation sont réalisables selon :
- Le positionnement de l'opérateur (tête à droite ou à gauche).
- Le sens d'enroulement de la toile ou de la sangle. (Enroulement par dessus ou par dessous).
Ces différentes configurations nécessitent un réglage spécifique des fins de course ainsi qu'un branchement adapté.
Exemples de configurations :
Fin de course : BP blanc (W)
Enroulement : fil marron
Fin de course : BP jaune (Y)
Enroulement : fil noir
Notice d'installation du système FTS
+ 70°C
158°F
IP44
-20°C
-4°F
page 14
Europe
Bleu
Noir
Marron
Gris
Jaune/vert Vert
Gamme opérateurs «Europe»
Gamme
Couple
Vitesse
FTS
Nm
LT 50
25
LT 60
55
LT 60
70
Europe :
Moteur fi laire
Alimentation
230 V / 50 Hz
US/Japan
Commentaire
Blanc
Commun
Rouge
BP jaune
Noir
BP blanc
Gris
Frein
Terre
Capacité cage
T/mn
fin de courses
17
46 tours
17
35 tours
17
35 tours
www.somfy.com
