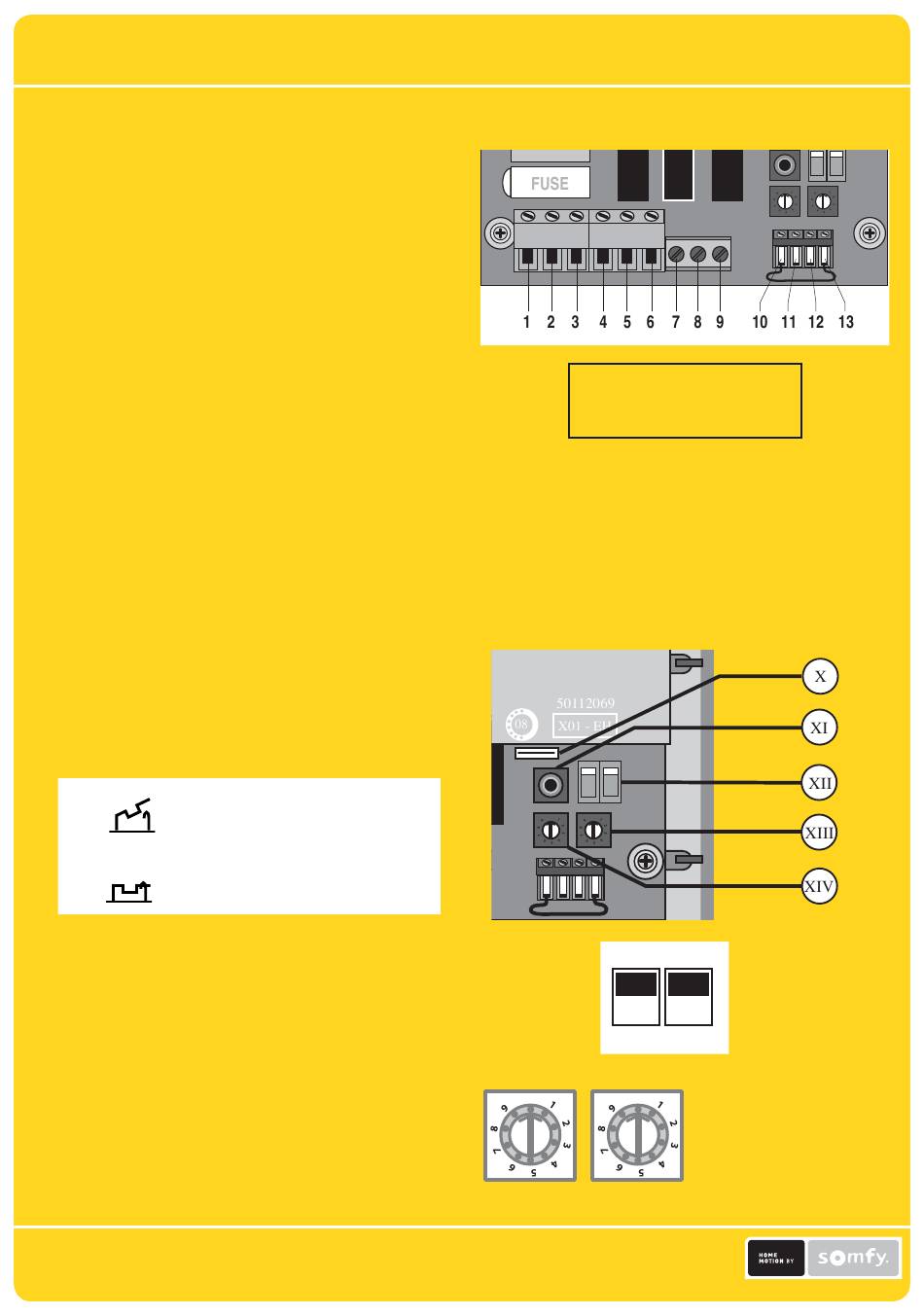

11. Borniers du coffret de commande
Alimentation
1 : Phase
2 : Neutre
3 : Communs opérateurs (fils bleus des opérateurs sangles et
toile)
Opérateur sangles
4 : Enroulement sangles (fil noir ou marron de l'opérateur)
5 : Tension sangles (fil marron ou noir de l'opérateur)
6 : Electrofrein sangles (fil gris de l'opérateur)
Opérateur toile
7 : Enroulement toile (fil noir ou marron de l'opérateur)
8 : Tension toile (fil marron ou noir de l'opérateur)
9 : Electrofrein toile (fil gris de l'opérateur)
Commande + sécurité
10 : Commun commande
11 : Commande déroulement toile
12 : Commande enroulement toile
13 : Sécurité ouvrant (si non utilisé, laisser le pont électrique
entres les bornes 10 et 13)
•
Les fils de terre (jaune/vert) des 2 opérateurs doivent être connectés à la terre de l'alimentation sur 1 domino électrique séparé du circuit.
•
Commande impulsionnelle par doubles poussoirs (stop par appui sur les deux poussoirs).
12. Vérifications avant câblage
•
Le coffret de commande est équipé d'une épingle de
sélection (X) de la fréquence d'alimentation : vérifier que
cette épingle est bien décrochée pour correspondre à la
tension électrique européenne :
Alimentation 50 Hz.
Configuration usine pour l'Europe
Épingle
Alimentation 60 Hz.
Épingle
•
Vérifier que les dipswitch
obtenir une tension dynamique symétrique lors du
déroulement et de l'enroulement de la toile.
(sauf cas particulier, validé au préalable avec le service
technique Somfy.)
•
Vérifier que les potentiomètres
position «0» pour que les tensions dynamique et finale
soient au minimum.
Notice d'installation du système FTS
(XII) sont en position ON pour
(XIII) et (XIV) sont en
Ne pas faire passer dans la même gaine les
câbles d'alimentation des opérateurs et les
câbles de commande et de sécurité.
ON
ON
OFF
OFF
0
0
0
page 19
0
ON
ON
OFF
OFF
0
www.somfy.com
