Se si dispone di un trasmettitore già memorizzato nella ricevente è possibile effettuare l'apprendimento radio remoto (senza necessità
di accedere alla centrale). La logica REM deve essere ON.
IMPORTANTE: La procedura deve essere eseguita con ante in apertura durante la pausa TCA.
Procedere come segue:
1 Premere il tasto nascosto del trasmettitore già memorizzato.
2 Premere, entro 5s, il tasto del trasmettitore già memorizzato corrispondente al canale da associare al nuovo trasmettitore. Il lampeg-
giante si accende.
3 Premere entro 10s il tasto nascosto del nuovo trasmettitore.
4 Premere, entro 5s, il tasto del nuovo trasmettitore da associare al canale scelto al punto 2. Il lampeggiante si spegne.
5 La ricevente memorizza il nuovo trasmettitore ed esce immediatamente dalla programmazione.
Di seguito sono elencati alcuni messaggi che vengono visualizzati dal display in caso di anomalie di funzionamento:
Errore autotaratura
err
Errore Inverter/Cover/Safety
Err1
Errore fotocellule (autoset)
Err2
Errore encoder
Err3
Errore bordo sensibile
Err4
Errore fototest
Err5
Errore comunicazione inverter
Ecom
Intervento amperometrica
amp
F 00
Errore/allarme Inverter
F 15
Nel caso sia necessario, è possibile ruotare di 180° la visualizzazione del display LCD:
- Togliere alimentazione di rete
- Premere PGM
- Mantenendo premuto PGM, ripristinare l'alimentazione di rete
- Mantenere premuto PGM (circa 5s) fino alla comparsa della versione software, ruotata di 180°.
Procedere normalmente con la programmazione.

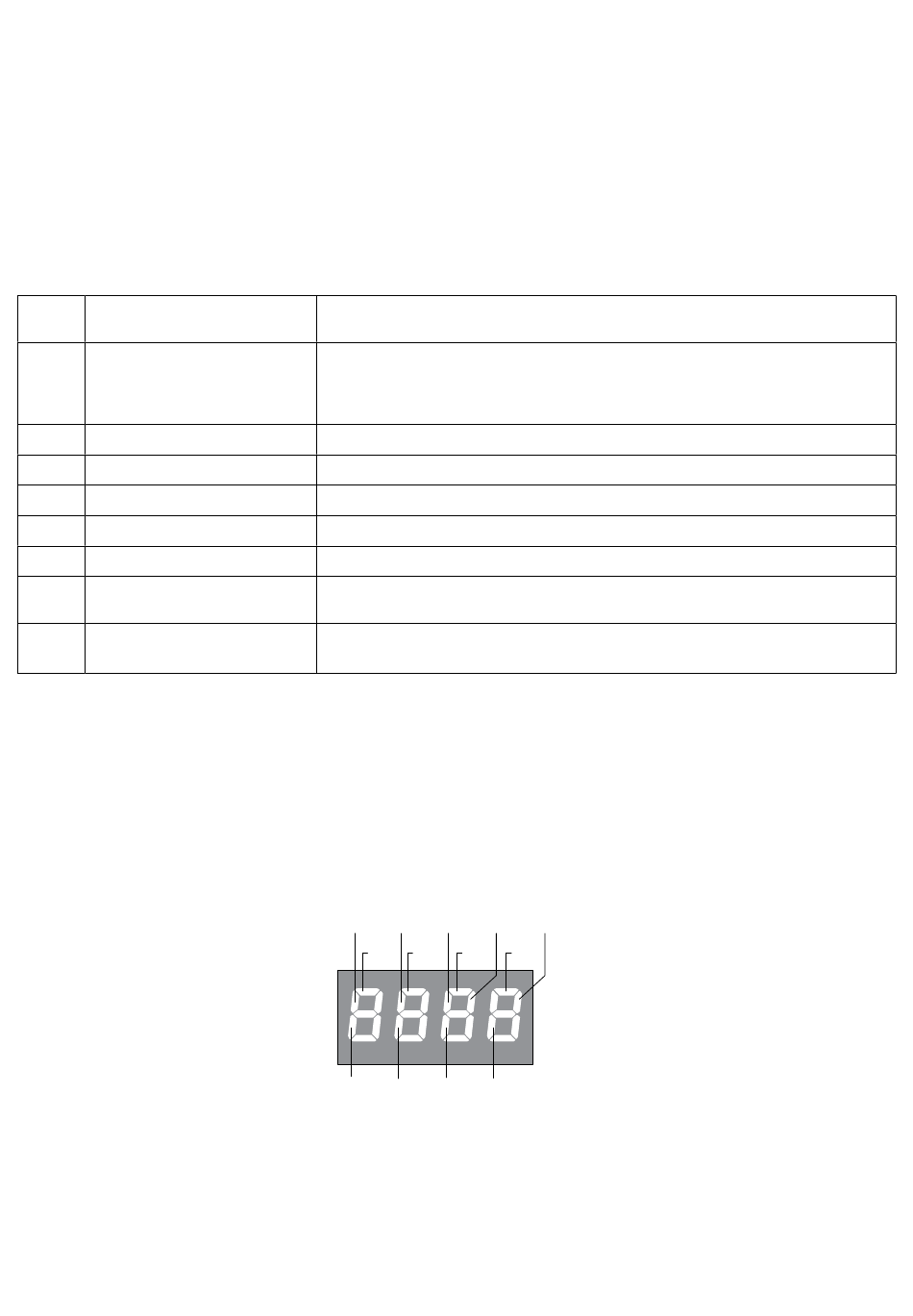

Nel caso di anomalie di funzionamento è possibile visualizzare, premendo il tasto + o -, lo stato di tutti gli ingressi (finecorsa, comando e
sicurezza). Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente schema.
Gli ingressi N.C. sono rappresentati dai segmenti verticali. Gli ingressi N.O. sono rappresentati dai segmenti orizzontali.
Qualora il prodotto venga posto fuori servizio, è necessario seguire le disposizioni legislative in vigore al momento per quanto riguarda
lo smaltimento differenziato ed il riciclaggio dei vari componenti (metalli, plastiche, cavi elettrici, ecc.); è consigliabile contattare il vostro
installatore o una ditta specializzata ed abilitata allo scopo.
12

APPRENDIMENTO REMOTO TRASMETTITORI

MESSAGGI DI ERRORE

Se l'errore si presenta in fase di autoapprendimento controllare lo stato degli ingressi
PP/STOP/PHC/PHO/PED/BAR o la presenza di punti di attrito nella corsa dell'anta.
Si verifica nei seguenti casi:
- E' aperto il contatto SAFETY.
- E' aperto il contatto COVER (ponticello)
- L'inverter presenta una anomalia di funzionamento, contattare l'assistenza tecnica.
Verificare il corretto funzionamento delle fotocellule.
Verificare collegamenti encoder.
Verificare collegamenti bordo sensibile
Verificare il corretto collegamento delle fotocellule (Figura 3).
Verificare collegamenti seriale 485 tra centrale e inverter
Un ostacolo o un punto di attrito ha provocato l'intervento del sensore ampertometri-
co. Rimuovere l'ostacolo o verificare la corsa dell'anta.
Prendere nota del numero errore e contattare l'assistenza tecnica.

DISPLAY LCD

DIAGNOSTICA
SWO SWC PHO3 SWR-O
P.P. PED
PHO1 PHO2 STOP

SMALTIMENTO

SWR-C
OPEN CLOSE
DAS
