6.1.6. PENSILI INSTALLAZIONE SULLA TRAVE TESTALETTO SEN
ZA L'UTILIZZO DELLA SCATOLA DI INSTALLAZIONE
B2
A
N
B1

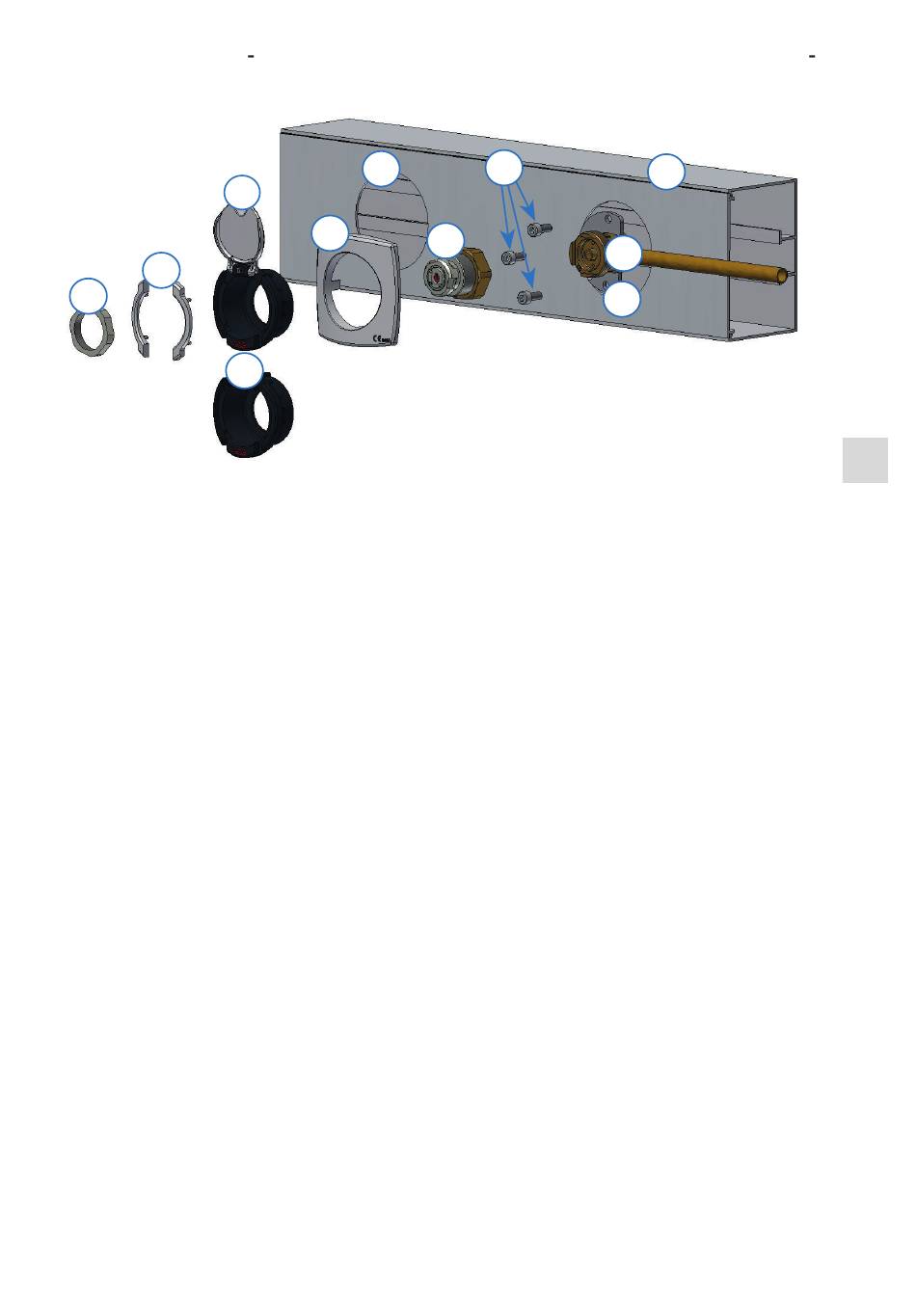

• L'installazione dell'unità terminale nei pensili sulla trave testaletto (M)
si esegue tramite la piastra di bloccaggio (H) che viene posizionata
sull'alloggiamento dell'unità terminale (G) e l'alloggiamento pronto viene
quindi inserito nel pensile tramite le viti M5 (E); a questo punto le viti non
vanno serrate completamente.
• Collegare la TU alla distribuzione del gas:
• Collegare l'alloggiamento radiale (G1) saldando il tubo alla tubazione
secondo la norma EN ISO 7396-1.
• Avvitare il QC (D) nell'alloggiamento (G) e serrare con una chiave per
tubi (coppia di serraggio 12 Nm).
• Praticare un foro di Ø65 mm nella lastra di latta (O) e inserirla nel pensile
(M).
• Per fi ssare defi nitivamente l'alloggiamento, serrare a fondo le viti (E).
• Inserire la copertura (a vista C2) nel foro. Assicurarsi che l'etichetta CE si
trovi nell'angolo inferiore destro.
• Fissare il manicotto (B) alla copertura (C). Se si dispone di una variante
con coperchio, montare il coperchio sul manicotto (B2) e fi ssarlo con il
perno (K). (per i dettagli, vedere l'immagine nel capitolo 6.1.3).
• Inserire i tappi specifi ci per il gas (A) nel manicotto (B) in base al tipo
di gas collegato. Se il gas è indicato con due colori diversi, rispettare
l'ordine dei colori da sinistra a destra secondo la norma EN ISO 9170-1
o la norma nazionale, ad esempio aria medicale (ARIA) - bianco-nero.
• Serrare il tutto con il dado di fi ssaggio (N) al corpo del QC (D) con una
coppia di serraggio di 12 Nm.
