Turvallisuusohjeet ja käyttöohje
Yleistä
Ennen kuin alat asentaa, käyttää, korjata tai
huoltaa konetta tai vaihtaa sen lisävarusteita,
perehdy turvallisuusohjeisiin ja käyttöohjeeseen.
Turvallisuusohjeita noudattamalla vältytään
vakavilta vammautumisilta ja hengenvaaralta.

Rakenne ja toiminta

Atlas Copcon kallioporakoneet BBD 12D-, BBD
12DS- ja BBD 12DCS -laitteet on suunniteltu
horisontaaliseen poraukseen, viemäriaukkojen
poraukseen ja rakennus- ja kaivosteollisuuden
betoniporaustöihin. Muunlainen käyttö ei ole sallittua.
Lähin Atlas Copcon jälleenmyyjä auttaa oikean
työkalun valinnassa.

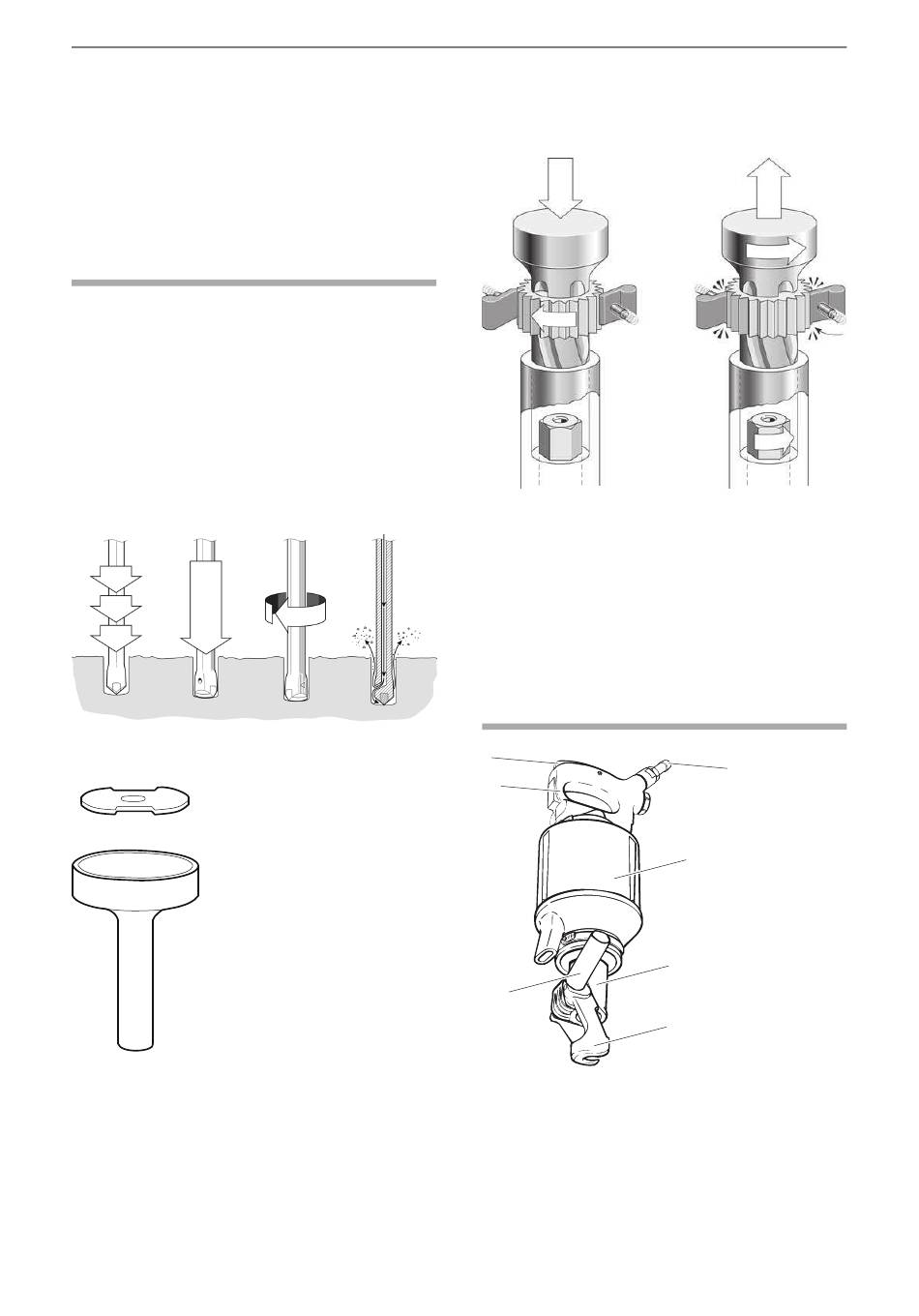

Kallioporakoneen toimintaperiaate

Isku Syöttövoima

Ohjausventtiilin mekanismi

Venttiili ohjaa ilmavirran vuorotellen männän
kummaltakin puolelta, jolloin mäntä liikkuu
edestakaisin. Mäntä johtaa liike-energian poratangon
välityksellä aukon pohjalle.
202
Kierto

Huuhtelu

Pyöritysmekanismi
Työisku
Räikkäpyörän jokainen kiertoliike kiertää vastaavasti
hieman poratankoa. Kiertoliike tapahtuu vastapäivään
ja se kohdistuu tankoon männän paluuiskulla.
Huuhtelu
Männässä on reikä huuhtelukanavalle. Tämä
tarkoittaa sitä, että huuhteluilmaa tulee heti kun
paineilma on kytketty päälle.
Tärkeimmät osat
A
B
G
BBD 12D, BBD 12DS
© 2015 Construction Tools PC AB | No. 9800 0713 90d | 2015-10-07
BBD 12D, 12DS, 12DCS
Paluuisku
D
E
F
C
Alkuperäiset ohjeet
