5 Mise en place / Pose

5.3.1 Mise en place sur le massif de fondation

L

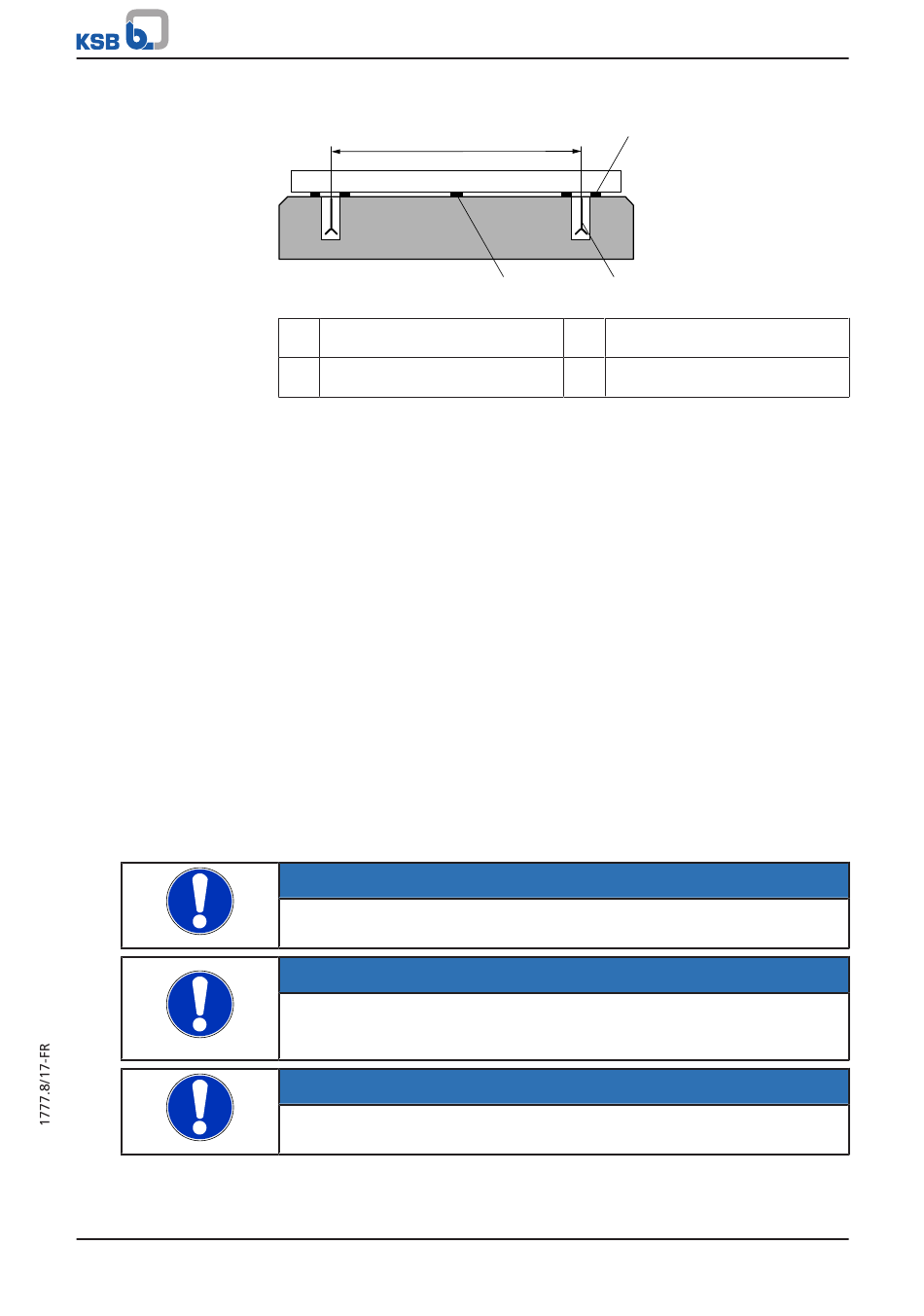

Ill. 7: Pose des cales
L Écartement entre les boulons
d'ancrage
2 Cale intermédiaire pour un
écartement > 800 mm
Modes d'installation A, B, C et D
ü Le massif de fondation est suffisamment solide et de la qualité requise.
ü Le massif de fondation a été préparé conformément aux dimensions indiquées
sur le plan d'encombrement / d'installation.
1. Poser le groupe motopompe sur le massif de fondation et l'aligner avec un
niveau à bulle sur l'arbre et la bride de refoulement.
Écart autorisé : 0,2 mm/m.
2. Monter des cales (1) pour compenser les écarts en hauteur.
Répartir les cales de part et d'autre des boulons d'ancrage (3) entre le socle / le
châssis de fondation et le massif de fondation.
Si l'écartement entre les boulons d'ancrage (L) est supérieure à 800 mm, prévoir
des cales intermédiaires (2) à mi-distance.
Toutes les cales doivent être posées de niveau.
3. Introduire les boulons d'ancrage (3) dans les perçages correspondants.
4. Sceller les boulons d'ancrage (3) avec du béton.
5. Après la prise du béton, aligner le socle.
6. Serrer les boulons d'ancrage (3) uniformément et à fond.
7. Sceller les socles de largeur supérieure à 400 mm avec un béton sans retrait de
granulométrie normale et à rapport eau/ciment ≤ 0,5.
Assurer la fluidité du béton à l'aide d'un adjuvant fluidifiant.
Réaliser la cure du béton selon la norme EN 206-1 .
Éviter la formation de poches d'air.
NOTE
Les socles en acier profilé en U sont résistants à la torsion et ne nécessitent aucun
scellement.
NOTE
Après autorisation préalable du fabricant, le groupe motopompe peut être placé
sur des plots anti-vibratiles pour assurer un fonctionnement silencieux. Dans ce cas,
ne pas sceller le socle.
NOTE
Des manchettes anti-vibratiles peuvent être montées entre la pompe et la
tuyauterie d'aspiration ou la tuyauterie de refoulement.
Multitec / Multitec-RO
1
2 3
1 Cale
3 Boulon d'ancrage
25 / 118
