Fonctionnement

Procédure de décompression
Suivez la procédure de décompression chaque fois
que ce symbole apparaît.
Cet équipement reste sous pression tant que la pression
n'a pas été relâchée manuellement. Pour éviter de graves
blessures provoquées par du fluide sous pression, comme
des injections cutanées, des éclaboussures de fluide et des
pièces mobiles, respectez la Procédure de décompression
une fois la distribution terminée et avant un nettoyage, une
vérification ou un entretien de l'équipement.

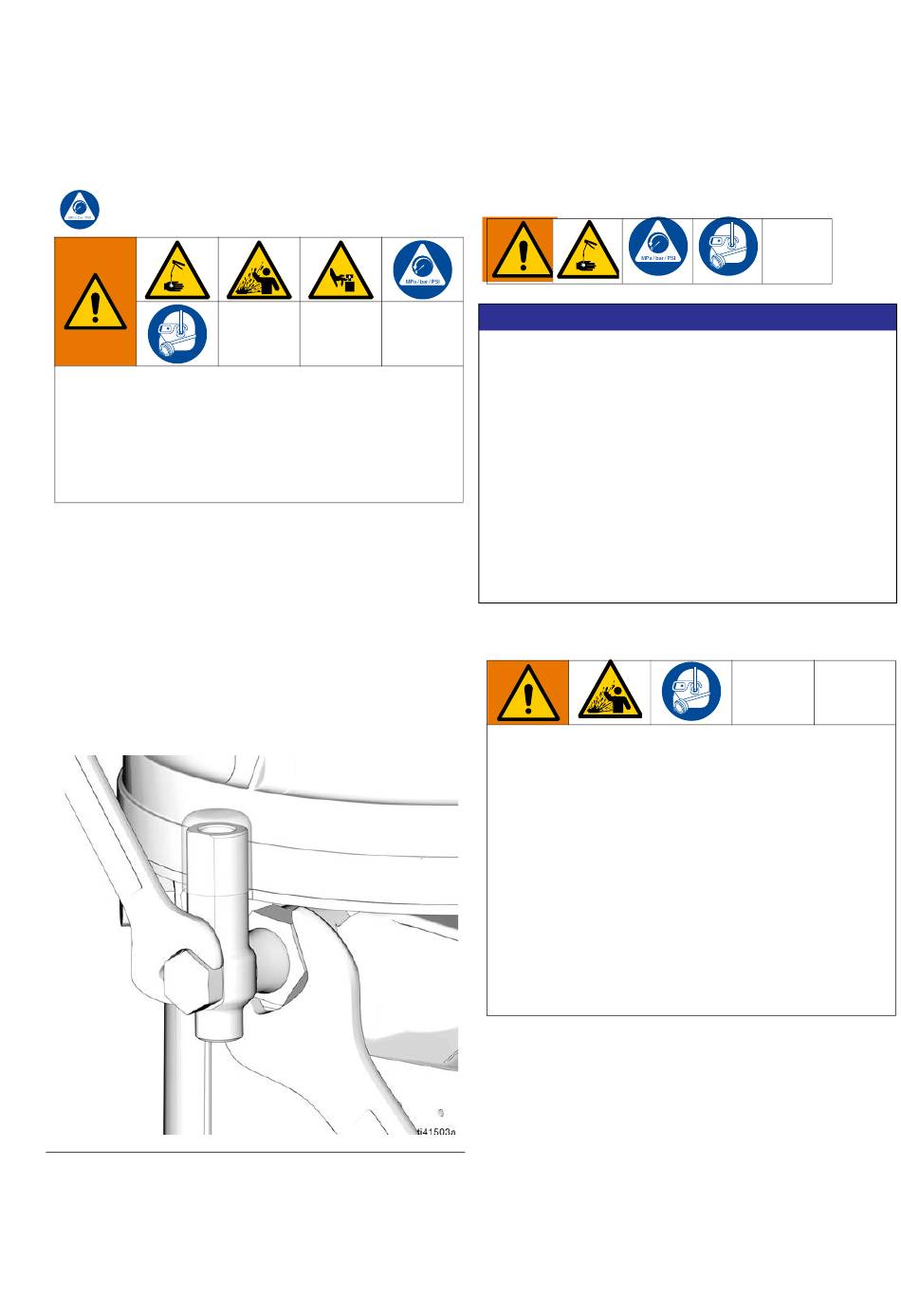

Relâchez la pression dans l'élément de pompe à l'aide
de deux clés travaillant dans des directions opposées sur
l'élément de pompe et le raccord d'élément de pompe pour
desserrer lentement le raccord uniquement jusqu'à ce que
le raccord soit desserré et qu'aucun lubrifiant ou air ne s'en
échappe. Répétez l'opération pour chaque élément de
pompe installé (F . 9).
IG
REMARQUE : Lorsque vous desserrez le raccord de
l'élément de pompe, ne desserrez pas l'élément de pompe.
Le desserrage de l'élément de pompe modifiera le volume
de sortie.
F . 9
IG
3A8944A
Branchement à des raccords
auxiliaires
Ne fixez pas d'équipement sans support à des raccords
auxiliaires, comme des orifices de remplissage et l'élément
de pompe. Fixer un équipement sans support à ces raccords
peut endommager le boîtier de manière irréparable.
•
Utilisez toujours deux clés travaillant dans des directions
opposées pour raccorder quoi que ce soit à l'élément de
pompe ou aux raccords auxiliaires. Voir la F
d'exemple.
•
Serrez les raccords de l'élément de pompe au couple
de 5,6 N•m(50 livres-pouces).
•
Lors du raccordement de l'élément de pompe dans le
boîtier, serrez au couple de 5,6 N•m.
Vannes de décompression
Pour éviter la surpression, qui peut entraîner une rupture
de l'équipement et des blessures graves, une vanne de
décompression appropriée pour le système de lubrification
doit être installée à proximité de chaque sortie de la pompe
pour réduire les augmentations involontaires de pression
dans le système et protéger la pompe G5 contre tout
dommage.
•
Utilisez uniquement une vanne de décompression
conçue pour une pression nominale ne dépassant pas
la pression de service de tout composant installé dans
le système. Voir Spécifications techniques, page 49.
•
Installez une vanne de décompression à proximité
de chaque sortie de la pompe, avant tout raccord
auxiliaire.
REMARQUE : Une vanne de décompression peut être
achetée auprès de Graco. Voir Pièces, page 43.
Fonctionnement
AVIS
. 9 à titre
IG
