FRANÇAIS

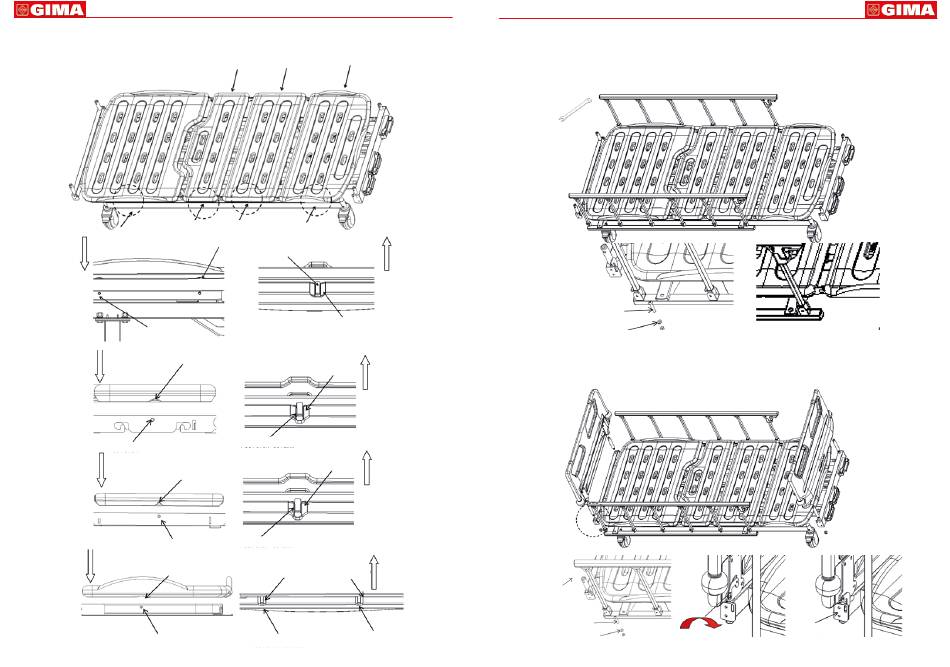

INSTALLATION DU CADRE DU LIT
Mettez le lit droit et installez la plaque du lit.
Orifice premier panneau
Colonne de position
Orifice deuxième panneau
Colonne de position
Orifice troisième panneau
Colonne de position
Orifice quatrième panneau
Colonne de position
Colonne de position
Orifice premier panneau
Orifice deuxième panneau
Colonne de position
Orifice deuxième panneau
Colonne de position
Orifice quatrième panneau
Orifice quatrième panneau
Colonne de position
Colonne de position
36
37
INSTALLATION DES BARRIÈRES LATÉRALES
Mettez le lit droit et installez la barrière ; (L'illustration pourrait ne pas refléter exactement le produit réel, elle
sert uniquement pour les instructions d'installation). Retirez la vis comme illustré ci-dessous et utilisez une clé
hexagonale de 14 pouces.
Vis à tête plate
à six pans creux
M8*50
Rondelle plate Ø8
MÉTHODE D' A SSEMBLAGE DES PANNEAUX DE TÊTE DE LIT ET DE PIED DE LIT
(L'illustration pourrait ne pas refléter exactement le produit réel, elle sert uniquement pour les instructions
d'installation). Une tige verticale de Ø21.7x154 est utilisée pour la tête de lit et une autre de Ø21.7x184 pour le
pied de lit. La méthode d'installation est illustrée par les figures ci-dessous:
Tube
Rondelle plate Ø12
Écrou M12
FRANÇAIS
Verrouillé
Déverrouillé
